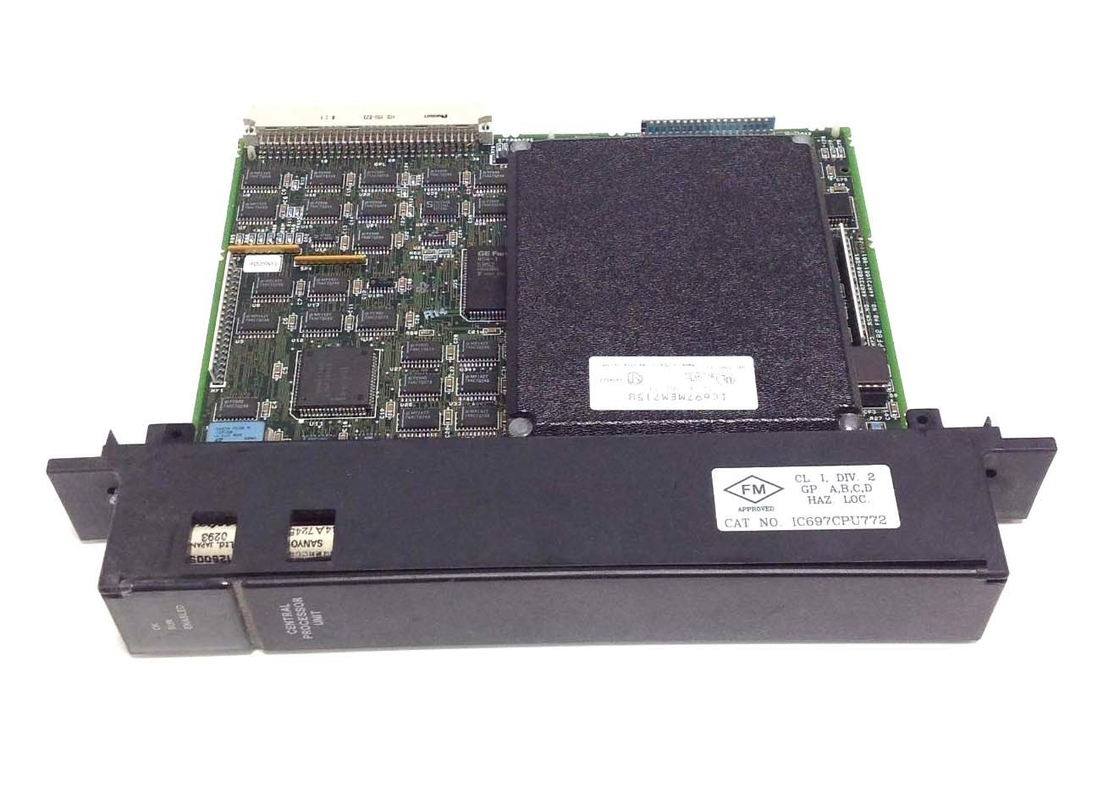

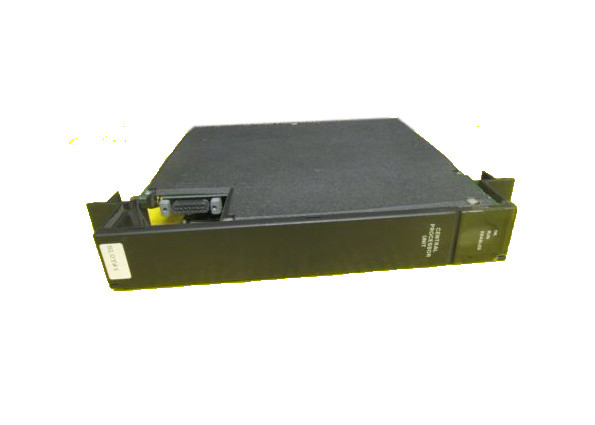

GE FANUC IC697CPU772、単一スロットPLC CPU、浮動小数点CPU

GE FANUC IC697CPU772、単一スロットPLC CPU、浮動小数点CPU

製品の説明

IC697CPU772はGEオートメーションおよび制御によって製造された拡張できる記憶の単一スロットPLC CPUである。それはリアルタイムの産業機械そしてプロセスを制御することができる。棚に取付けられるバックプレーンがさまざまな入力/出力モジュールと伝達し合うのに使用されている。IC697CPU772にブール関数ごとの0.4マイクロ秒の速度で浮動小数点の計算が可能な12MHz 80C186マイクロプロセッサがある。8Kまでアナログ入力/出力は2K入出力のあらゆる混合物と共にこの装置によって、支えられる。

さまざまなコプロセッサおよび通信モジュールはIC697 LANインタフェース・モジュール、IC660/IC661バス コントローラー モジュールに加えてこの装置によって、およびリンク インタフェース・モジュール支えられる。この装置はまたIC697家族からの分離した、アナログ入力/出力モジュールすべてを支える。

IC697CPU772は付けられたコンピュータから動くソフトウェアによって形成され、プログラムされる。二重インライン パッケージのスイッチおよびジャンパーによる構成はこの装置に要求されない。この装置をプログラムすることは連続、平行の、または勝利95または勝利NTで動くMS-DOSかプログラムを使用してイーサネット関係によって可能である。セットアップすればこの装置のための構成はパスワード保護と保証される。

IC697CPU772を作動させるためには、取付けられている正しいソフトウェアが付いている三位スイッチか付けられたコンピュータを使用しなさい。メモリ拡張板はこの装置が作用することができるように要求される。この拡張はデータ記憶の512キロバイトまで提供する。記憶（RAM）は電池によって維持される。CPUは接続されたコンピュータによってメモリ基板が取付けることができる前に初期設定されなければならない。

IC697CPU772を取付けるためには、製品ドキュメントを参照しなさい。電源は取付けを試みる前に切られるべきである。に制御スイッチを停止する位置を入れなさい。メモリ拡張板を取付けなさい。装置にCMOS電池を接続しなさい。棚の最初のスロットに装置を挿入しなさい。棚への回復力。

IC697CPU772について

IC697CPU772モジュールはシリーズと互換性があるGE Fanucからの90-70のプログラム可能な論理のコントローラーCPUモジュールである。シリーズ90-70製品種目はあらゆるシステムに形成し易く、取付け易いの全機能塔載のコントローラーを提供するPLCの部品およびPLCsの系列である。より大きいGE Fanucシリーズ90 PLC家族の一部分になるシリーズ90-70 PLCsは他のPLCsと互換性があるように設計されている。シリーズ90-70ラインはCPUモジュール、棚を含む多数の異なったPLCのシステム コンポーネントを含んでいる。入力/出力システム、電源、天才入力/出力および多数の任意モジュール。CPUモジュールの建築はIntel 80X86か80X86DXプロセッサに基づいている。IC697CPU772モジュールは12メガヘルツのシステム クロックが付いている80C186マイクロプロセッサを使用する。

IC697CPU772モジュールはPLCの棚の1つのスロットをとる。浮動小数点操作はCPUモジュールで支えられる。システム メモリは64、128、256、そして512 KB CMOSの拡張の記憶モジュールがIC697CPU772モジュールに取付けることができるので拡張できる。取り替え可能なシステム電池はプログラムおよびデータ記憶にシステム力が取除かれればバックアップ力を提供する。古い電池は取り替え電池が取付けられている前に取除かれなければならない。バス5ボルトのからのIC697CPU772モジュールによってDC必要な流れは1.2 Amps.である。この現在の条件は拡張の記憶によって消費される流れを含んでいる。IC697CPU772モジュールはMS-DOSかマイクロソフト・ウインドウズによって基づくプログラミング・ツールを通して形成される。保障するためプログラムされた構成から偏差がない、CPUはブーツでそして周期的にシステム操作の間に実際の構成を確認する。連続プログラマーとインターフェイスするのに統合されたシリアル ポートが使用することができる。

技術仕様

IC697CPU772のための技術仕様
