| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697CPX772 |

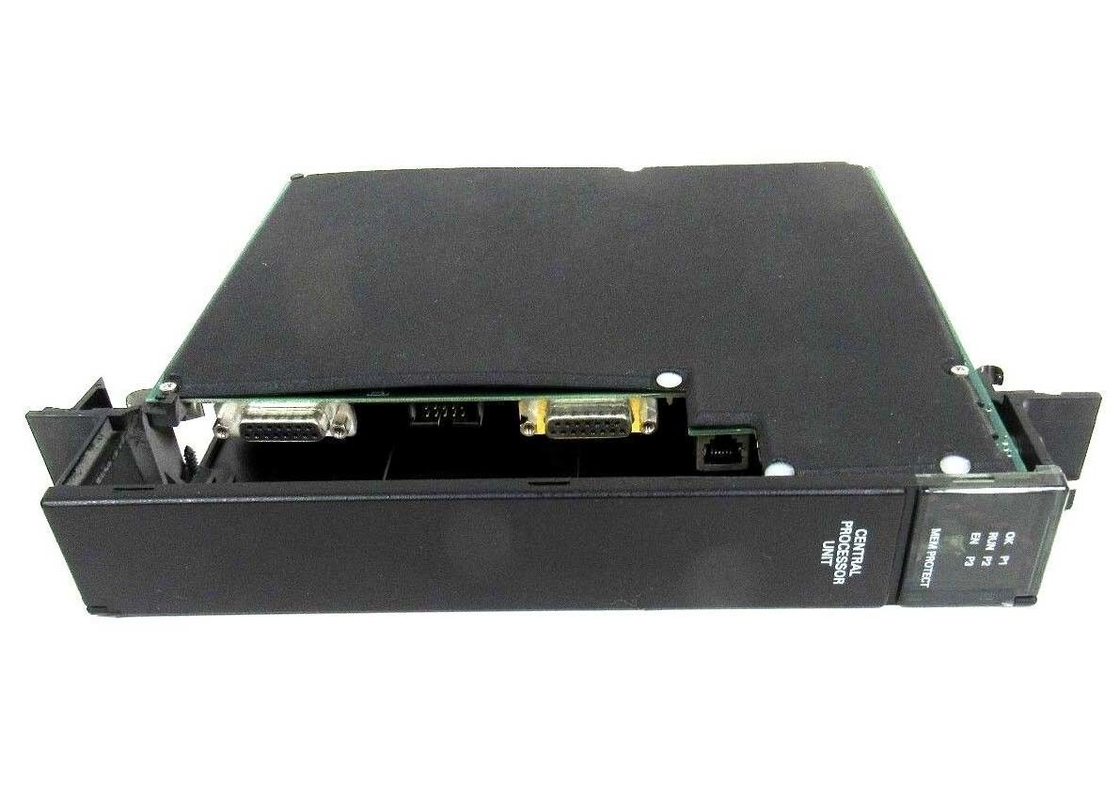

GE Fanuc IC697CPX772は,マシンとプロセスをリアルタイムで制御する機能を持つシングルスロットCPUである.このモジュールは,ユーザーデータを格納するための内蔵RAM512KBを搭載している.プログラムを含むIC697CPX772は,ユーザーデータとファームウェアを格納するために使用される256KBの非揮発性フラッシュメモリと動作メモリを有する.IC697CPX772 モジュールの運用条件には,システムへの空気流入がなく,最小限のサイズを持つ室内が含まれます.このモジュールの動作温度は 50 度C になりますモジュールは,100Watt DC/AC供給または90Watt DC供給が使用されている場合,値下げの対象となります.
IC697CPX772は,CPUの状態を示す7つの緑色のLEDを正面に搭載しています:切り替えるスイッチの位置,メモリ保護,シリアルポートの活動,プログラムの状態.操作を制御するために3ポジションスイッチ (RUN/STOP) が使用される.ユーザーデータはソフトウェアのパスワードを使用して保護される.キースイッチを使用して手動で保護する.端末は,安全かつ適切な動作のためにPLC機器を注意深くインストールする必要があります. モジュールは電源を入れ,左上の (OK) LEDが点滅します. 診断が完了すると,左上のLEDはオンのままになります.キースイッチがオフ位置にある場合,第4の (左下) LED (MEM PROTECT) はオフになります.CPUは現在プログラムされる準備ができています.このモジュールは,ジャンパーやDIPスイッチを必要としません.
GE Fanuc IC697CPX772モジュールは96メガヘルツのCPUモジュールである.IC697CPX772モジュールは32ビット点モジュールで,512 KBのユーザーメモリを有する.さらに,モジュールには 256 KB の非揮発性フラッシュメモリが含まれていますIC697CPX772モジュールは,PLCラックに1つのスロットを占めています.モジュールの使用するマイクロプロセッサは,96メガヘルツでクロックされた80486DX4マイクロプロセッサです.モジュールに3つの統合されたシリアルポートが提供されています.3つのポートは独立しており,モジュールの正面にあるコネクタからアクセスできます.シリアルポートはシリアルデバイスとシリアルプログラミング端末とインタフェースするために使用できます.ポート1はRS-232シリアル通信プロトコルをサポートし,6ピンRJ-11コネクタを持っていますポート2はRS-485シリアル通信プロトコルをサポートし 15ピン女性Dコネクタを持っています
IC697CPX772 CPU モジュールのポート3もRS-485プロトコルをサポートしている.違いはポート2がオプトカップラーから隔離され,ポート3が隔離されていないことである.IC697CPX772モジュールは,電流消費量3.1Amp.モジュールの入力電圧は5VDCである.モジュールの作業温度範囲は32〜140 Fahrenheitである.IC697CPX772モジュールで使用できるラック扇風機組の次の3種類: 120 ウォルト AC 動力組, 240 ウォルト AC 動力組,および 24 ウォルト DC 動力組. IC697CPX772 モジュールは浮点数学,2000 入出口,8000 アナログ I/O をサポートします..このモジュールは,DOSまたはWindowsベースのシステムで実行されるソフトウェアによってプログラムされます. プログラミングコンピュータは,シリアル接続またはイーサネット接続でCPUモジュールに接続できます.
| モジュールタイプ: | 中央処理ユニット |
| スロット数: | 1 (シングルスロット) |
| 必要な電流: | 3.1 アンペア |
| ポイント数: | 2K入力と出力 (任意の混合物) |
| シリアルポート: | 3つ (RS-232とRS-485) |
| サポート: | IC660/IC661 I/O と IC697 I/O |
|
バッテリー 保存期間 バッテリー:メモリ保存 |
5 20歳oC (68o F) について 6 適用されていない月額 パワー |
| 5V バスから必要な電流 | 3.1 定数アンペア |
| 動作温度 | 0から60oC (32oFから140までoF) について |
|
日時 時計の精度 経過した時間 時計 (内部計時) の精度 |
" 3.5秒/日 最大 " .01% 最大 |
|
シリアルポート ポート1: RS-232対応 ポート2:RS-485互換性 (オプトコップラー隔離) ポート3:RS-485互換性 (隔離されていない) |
プログラム シリアル アタッチメント,または他のシリアル デバイス サポートされているプロトコル: SNP Slaveのみ |
| VME互換性 | VME標準Cをサポートするために設計されたシステム1 |
