| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC697CPX782 |

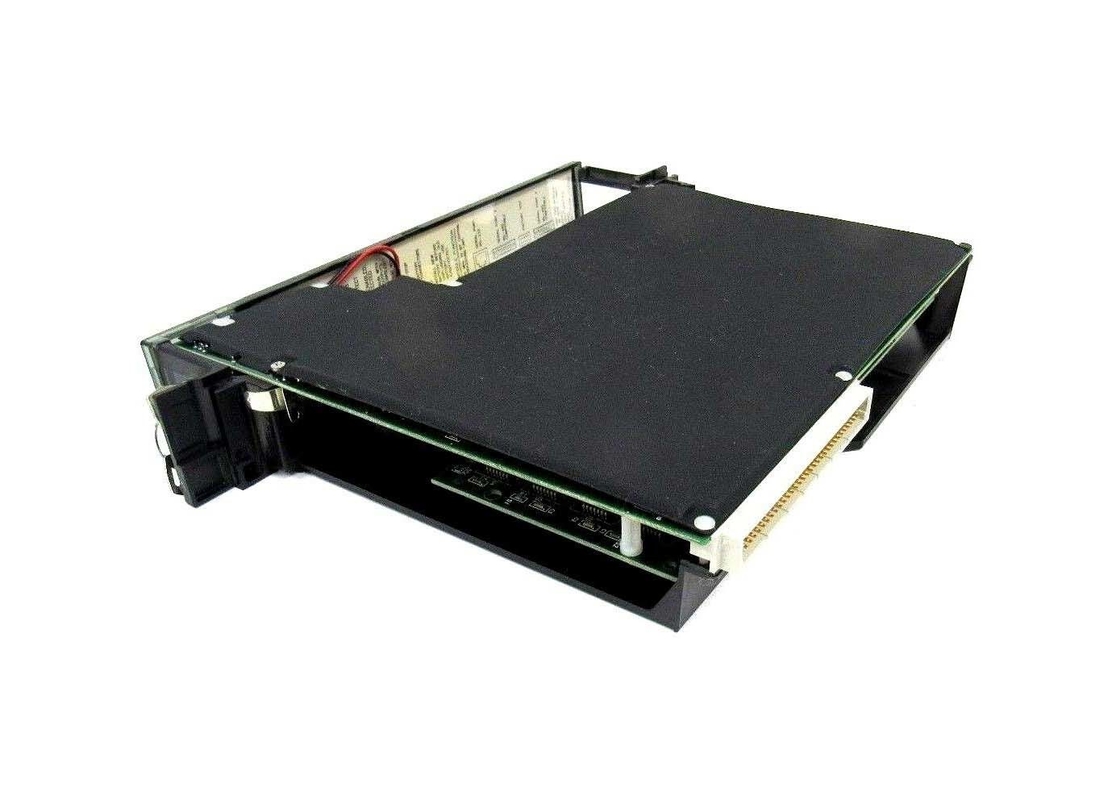

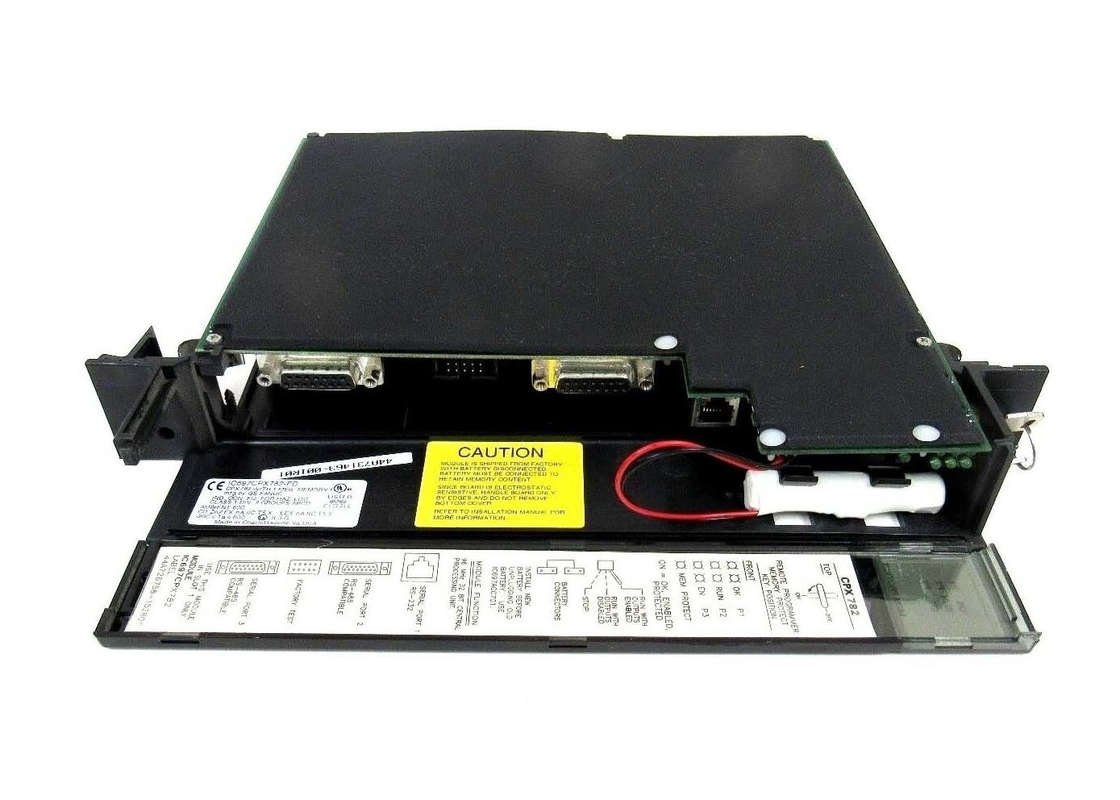

GE FANUC IC697CPX782,中央処理ユニット,シリーズ90-70
CPUモデルIC697CPX782は,GE自動化と制御によって製造されています.このCPUには3つの独立した,単一のスロットがあります.搭載シリアルポートがあり,1MBのバッテリー付き CMOS RAM (同じスロット内) と256Kの非揮発性ユーザーフラッシュメモリがユーザーデータに対応している.IC697CPX782は,MS-DOSまたはWindowsベースのプログラミングソフトウェアを使用してマシン,プロセス,およびシステムを制御する.
IC697CPX782は1つのブル式関数でスキャンの速度は0.4ミリ秒である.このモジュールの操作には3ポジションの動作モードスイッチがある.プログラムと構成のデータをロックするために使用されるソフトウェアのパスワードがありますさらに,メモリ保護キースイッチを使用してデータロックを手動で開始できます.モジュールの正面に7つの緑色のLEDがCPUの状態を示します.
IC697CPX782には100WのAC/DC電源と90WのDC電源が必要である.5年間の保存期間を持つリチウム電池がカレンダー時計を制御する.バッテリーメモリ保持は,電源が適用されていない場合,名前の6ヶ月. 昼時計の精度時間は1日最大3.5秒である. 経過した時間時計の精度値は最大0.01パーセントである.イーサネット TCP/IP ネットワーク経由でプログラマを接続するには,インストールされたイーサネット インターフェース モジュールが必要です. これは,イーサネットコントローラIC697CMM741またはイーサネットインターフェイス (タイプ2) IC697CMM742である. プログラマーとPLCをイーサネット TCP/IPネットワークに接続する前に,IP アドレスを設定する必要があります.その後,PLCとWindowsソフトウェアを実行するプログラマをEthernetインターフェイスに接続します.
GE Fanuc IC697CPX782モジュールは,GEシリーズ90-70 PLC CPU モジュールである.PLCシャシに1つのスロットを必要とするCPUモジュールで,3つのシリアルポートが付属している.アプリケーションプロセスのリアルタイム制御を行うために設計されていますCPUの内蔵メモリ容量は1MBである.さらに,CPUモジュールには256KBのフラッシュ (非揮発性) メモリが含まれている.IC697CPX782 モジュールで浮動点数学のサポートが可能ですCPU モジュールがサポートする I/O の総数は 12 K で,モジュールがサポートする全アナログ I/O は 8 K です.IC697CPX782モジュールは,32ビット 80486DXマイクロプロセッサをベースに 96 メガヘルツでクロックされていますCPUのプログラミングは,EthernetまたはSNPポートを通じてCPUに接続されているPCから行えます.
IC697CPX782 CPU モジュールのバッテリーの保存期間は,68度の Fahrenheitで5年である.バッテリーは,電源を適用せずに6ヶ月間のメモリ保持を処理することができる.IC697CPX782 モジュールは 3.1 5ボルト直流バスからの電流のアンパール.日時時計の定数精度は1日あたり最大3.5秒である.経過時間の精度は最大0.01%である.IC697CPX782モジュールのシリアルポート1はRS-232をサポート.CPU上のシリアルポート2はRS-485プロトコルをサポートし,オプトコップラー隔離されている.IC697CPX782モジュールのシリアルポート3はRS-485プロトコルをサポートし,隔離されていない.CPU上のすべてのシリアルポートは,プログラマー添付ファイルまたは他のシリアルデバイスとの通信に使用できます.CPUの作業温度範囲は 32度から 140度です
| モジュールタイプ: | 中央処理ユニット |
| スロット数: | 1 (シングルスロット) |
| 必要な電流: | 3.1 アンペア |
| ポイント数: | 12K入力と出力 (任意の混合物) |
| シリアルポート: | 3つ (RS-232とRS-485) |
| サポート: | IC660/IC661 I/O と IC697 I/O |
|
バッテリー 保存期間 バッテリー:メモリ保存 |
5 20歳oC (68o F) について 6 適用されていない月額 パワー |
| 5V バスから必要な電流 | 3.1 定数アンペア |
| 動作温度 | 0から60oC (32oFから140までoF) について |
|
日時 時計の精度 経過した時間 時計 (内部計時) の精度 |
" 3.5秒/日 最大 " .01% 最大 |
|
シリアルポート ポート1: RS-232対応 ポート2:RS-485互換性 (オプトコップラー隔離) ポート3:RS-485互換性 (隔離されていない) |
プログラム シリアル アタッチメント,または他のシリアル デバイス サポートされているプロトコル: SNP Slaveのみ |
| VME互換性 | VME標準Cをサポートするために設計されたシステム1 |
