ブランド: | GE Fanuc | モデル: | IC697MDL240 |
---|---|---|---|
シリーズ: | シリーズ90-70 | 製品タイプ: | 分離した入力モジュール |
定位電圧: | AC 120ボルトの | インプット: | 16 単一の入力 |
入力電流: | 10mA | 必要な現在: | 0.25 A |
頻度: | 60 Hz | 保証: | 1 年 |
ハイライト: | ESCPPの肯定的な論理の出力モジュール,24VDC肯定的な論理の出力モジュール,RS485デジタル私Oモジュール |

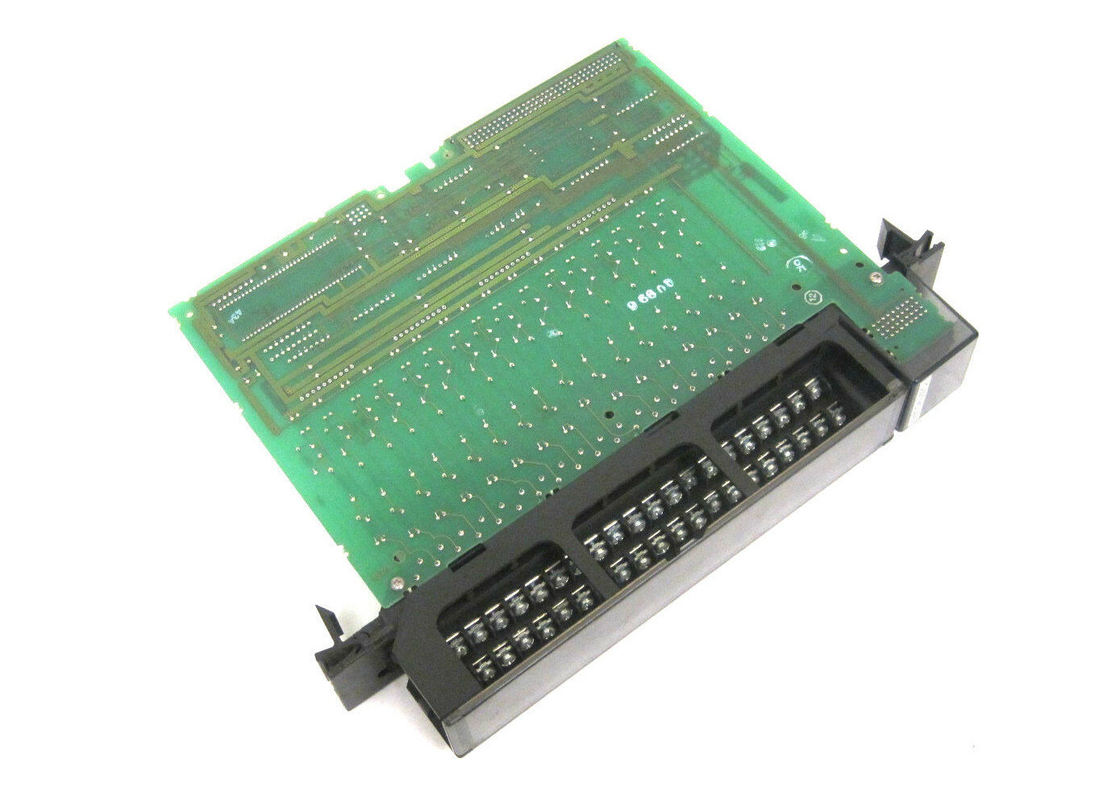

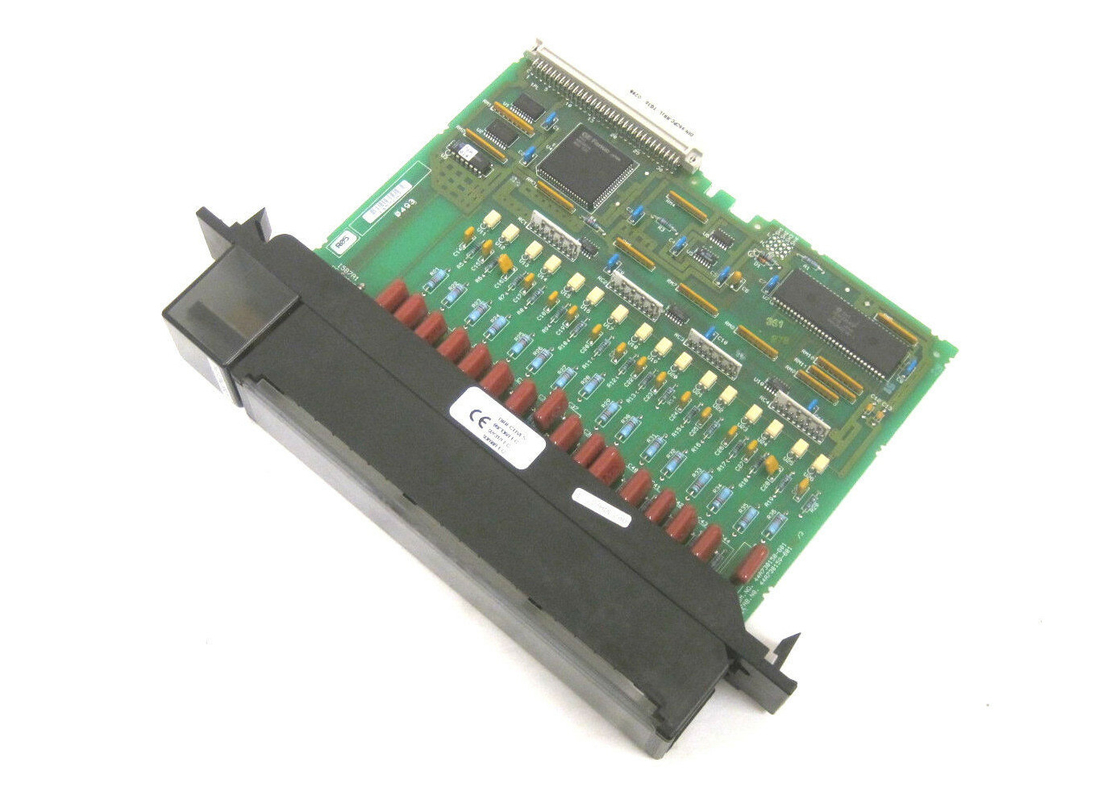

GE Fanuc IC697MDL240は,16個の孤立した120VAC入力ポイントと20msの遅延時間を持つ入力フィルタを有する離散入力モジュールである.この隔離は,異なるAC供給段階と入力間の接続を可能にします.2 つまたは3 つワイヤの近接スイッチをサポートする電流電圧の特徴を持つ反応性入力があります.
上部にあるLEDは,PLCの点のオンとオフ状態を示します.IC697MDL240は機械鍵の機能を持ち,DIPスイッチやジャンパーを使用せずにI/Oの構成を可能にします.設定は,Ethernet TCP/IPまたはSNPポート経由でWindows 95またはWindows NTで実行されるMS-DOSまたはWindowsプログラミングソフトウェアの設定機能を使用して完了します.プログラミングソフトウェアの設定機能が プログラミングデバイスにインストールされています
容量入力回路は,低熱消耗,長寿命,高信頼性を可能にします.入力電流特性では,通常オン状態で10mAを提供します.そして入力デバイスにオフ状態で漏れ電流の4mAまで沈むことができます.
IC697MDL240モジュールは,バックプレーンの5Vバスから.25Aを抽出する.モジュールタイプを適切に置き換えるため,IC697MDL240にはフィッティングエリアのユニークな機械鍵が付属している.最初の設置中に,機械鍵はバックプレンの中央レールにロックされます.交換中に,以前にフィットされた鍵は,類似したモジュール配置のみを許可します.
フィールド配線端板は取り外すことができる.両線が同じ大きさであれば,2本のワイヤーをラグで終了させることができる.端末を通してルーティングするために適切なサイズのワイヤー40の束のスペースがあります.
GE Fanuc IC697MDL240 ディスクレート入力モジュールは,GEシリーズ90-70PLC製品ラインの一部として製造されたGE Fanucの製品です. This input module has 16 isolated input points with a voltage rating of 120 Volts AC and an input filter delay time of 20 milliseconds and the isolation is designed to enable the connection between various AC supply phases and inputs2線または3線近接スイッチの幅広い範囲をサポートする電流電圧特性を持つ反応性入力も付属しています. 上部にはLEDがあります.PLCの点のオン/オフ状態を示すIC697MDL240 ディスクリート入力モジュールは,DIPジャンパーやスイッチの使用を必要とせずにI/Oの構成を可能にする機械キーリングを備えています.
The configuration of the IC697MDL240 Module is done through the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system via the SNP port or through the Ethernet TCP/IP port. プログラミングソフトウェアの構成機能は,プログラミングに使用されるデバイスにインストールされます. IC697MDL240モジュールは,バックプレーンの5ボルトバスから0.25Ampを引き出します.モジュールタイプの適切な置き換えを高めるためのフィッティングエリアを持っている特別な機械鍵. 最初のインストール中に,この機械鍵はバックプレンのセンターレールにボルトされます. 交換を行うとき,元にフィットした鍵は,同様のモジュールがインストールできるようにします.容量入力回路は,熱散のためのスペースを提供し,信頼性の高いレベルと長い寿命を提供していますオン状態では,典型的な電流は10ミリアンプで,モジュールはオフ状態では,入力装置に流出電流を最大4ミリアンプまで沈ませることができます.
定位電圧: | 120V AC |
入力数: | 16 入力 (孤立) |
入力電流: | 10mA |
必要な電流: | 0.25アンペア |
周波数: | 60 Hz |
DC電源: | 違う |
定位電圧 モジュールごとに入力 |
120 VAC,47 から 63 Hz シヌソイド 16 個別隔離された |
孤立 |
1500V RMS 裏面へのすべての入力 入力間には 500 V RMS |
入力電流: | 10mA (典型) 定位電圧で |
(反応する) | |
入力特性 | |
オン状態の電圧 | 75〜132ボルト AC,47〜63Hz |
シヌソイド形 | |
静止電圧 | 0〜20ボルト AC,47〜63Hz |
シヌソイド形 | |
オン状態の電流 | 8mAから15mA |
オフステート電流 | 0から4mA (25Vで最低2mA) |
インプット) | |
フィルター遅延時間 | 典型的な20ms |
5VDC バックプレーンバスからの電流 | 0.25アンプ |
