詳細情報 |
|||
ブランド: | GE Fanuc | モデル: | IC697MDL250 |
---|---|---|---|
シリーズ: | シリーズ90-70 | 製品タイプ: | 分離した入力モジュール |
定格電圧: | 120ボルトAC | 入力数: | 32 |
入力電流: | 10mA | 必須の流れ: | 0.35 A |
頻度: | 60 Hz | 保証: | 1年 |
ハイライト: | ESCPPの肯定的な論理の出力モジュール,24VDC肯定的な論理の出力モジュール,RS485デジタル私Oモジュール |
製品の説明

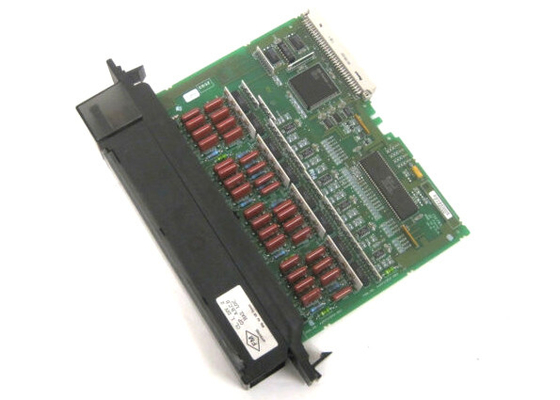

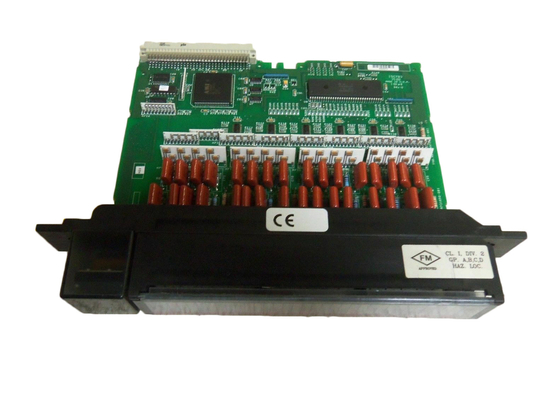

GE FANUC IC697MDL250, ディスクリーート入力モジュール, 120ボルト AC, 32ポイント
IC697MDL250の製品説明
GE FanucのIC697MDL250 ディスクリーート入力モジュールは,4つの孤立したグループからなる32点で構成されており,各8点のグループが異なるAC供給段階で使用できるようにします.この 120 VAC モジュールは 20 ms 入力フィルタを装備し,近接スイッチに対応しています.
IC697MDL250モジュールの反応入力は,IEC標準2型に準拠している.さらに,入力特性は,多数の利用可能な近接スイッチで動作する.LED は回路の論理/PLC 側にある各点の ON-OFF 状態を表示し,モジュールの上部に簡単に位置しますIC697MDL250モジュールは,同様のフィールドタイプで適切な交換を保証するために機械的にキー付けされています. I/O参照は,ジャンパーまたはDIPスイッチの必要性をなくすようにユーザー設定可能です.設定はMS-DOSまたはWindowsプログラミングソフトウェアで完了します.設定機能がデバイスに既にインストールされている場合
IC697MDL250モジュールは,プッシュボタン,制限スイッチ,または選択スイッチおよび電子近距離スイッチ (2-または3ワイヤータイプ) を含むさまざまな入力デバイスで使用できます.モジュールの入力回路は,低温散熱を可能にします信頼性や長寿を高めます
このモジュールは,特定のスロット内のタイプを偶然置き換えるのを防ぐために機械鍵を装備しています.鍵は,コネクタの下のボードの特定の形状のスポットに適合します.モジュールが最初に設置されたとき鍵はバックプレーンのセンターレールに固定される.モジュールを外すと,鍵はセンターレールに留まり,スロットに同一のモジュールタイプのみを容認する必要があります.キーがラックに固定された後,ユーザーがラック内のモジュール位置を変更する必要がある場合鍵とモジュールは,必要に応じて再挿入できます.
IC697MDL250の技術仕様
定位電圧: | 120ボルト AC |
入力数: | 32 インプット (4 個から8 個のグループ) |
入力電流: | 10mA |
必要な電流: | 0.35アンプ |
周波数: | 60 Hz |
DC電源: | 違う |
技術情報
スピcもしica はtiについてsIC697MDL250 の
定位電圧: インプット・モジュール: |
120 VAC,47 から 63 Hz シヌソイド 32 (それぞれ8つの入力からなる4つのグループ) |
隔離: |
1500V RMS - バックプレーンの任意の入力 入力グループ間のRMS500ボルト |
インプットCurrent: | 10mA (典型) 定位電圧 (反応) で |
インプット 特徴 | |
オン状態電圧: | 75〜132ボルト AC,47〜63Hz シヌソイド |
静止電圧: | 0 から 25 ボルト AC, 47 から 63 Hz シヌソイド |
オン状態 現在の: | 6mAから15mA |
オフステート 現: | 0〜3mA (25V入力で最低2.2) |
フィルター遅延時間: | 典型的な20m |
5VDC バックプラネットバスからの電流要求: | 0.35アンプ |
VME | VME標準Cをサポートするために設計されたシステム1 |
