| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697MDL350 |

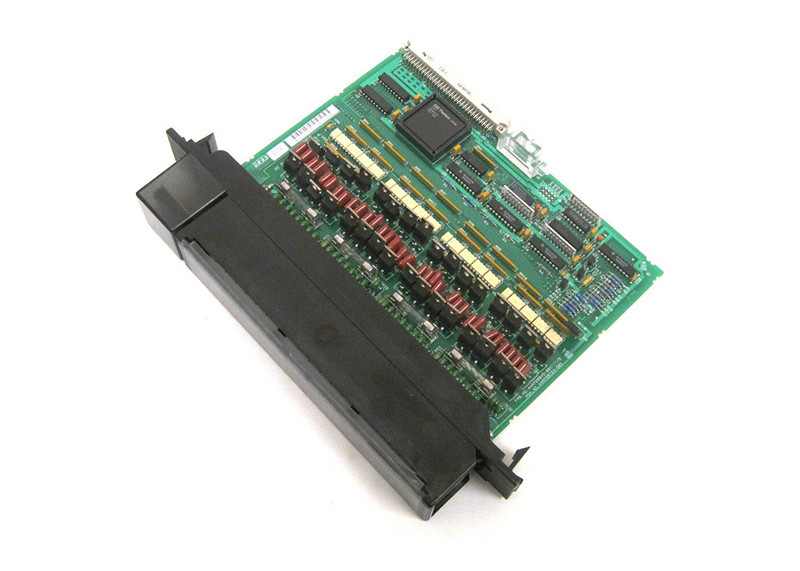

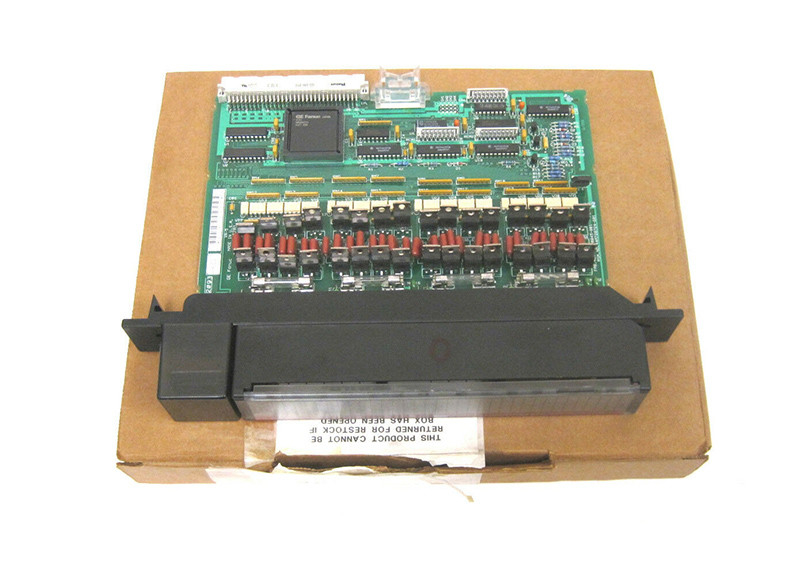

IC697MDL350は、GE Fanuc Series 90-70の120 VAC 0.5アンペア、32点ディスクリート出力モジュールです。標準的な機能には、32点に相当する8点×4つの絶縁グループ、0.5アンペアのポイント容量、定格電流の20倍の突入電流容量が含まれます。IC697MDL350出力モジュールを使用すると、8点の各グループをAC電源の異なる相で使用できます。出力の各グループは5アンペアのヒューズで保護されており、高い突入電流を示しているため、出力はさまざまな誘導負荷および白熱負荷に適しています。
LEDは、回路のPLC側の各点のON/OFFステータスを示します。さらに、モジュールの最上部にあるヒューズの状態を確認するLEDがあります。IC697MDL350モジュールは、現場で同様のタイプと正しく交換できるように機械的にキーイングされています。ユーザーは、ジャンパーやDIPスイッチを使用せずにI/Oリファレンスを構成できます。
ユーザーは、イーサネットTCP/IP経由またはSNPポート経由でWindows 95またはWindows NTで実行されているMS-DOSまたはWindowsプログラミングソフトウェアの構成機能を使用して構成を完了する必要があります。構成機能は、プログラミングデバイスにあります。
IC697MDL350は、ソレノイド、モータースターター、インジケーターなど、多くの負荷デバイスと互換性があります。0.5アンペアの定格は、各点の長期的な電流容量に適用されます。モジュール内の放熱により、出力の各グループの最大電流容量は高温時に制限されます。
GE Fanuc IC697MDL350出力モジュールは、GE Series 90-70ディスクリート出力モジュールです。32個のディスクリート出力チャネルがあります。AC電源で動作しますが、DC電源では動作しません。IC697MDL350ディスクリート出力モジュールの定格AC電圧は120ボルトACです。各出力ポイントの定格電流は0.5アンペアで、すべての出力は8つの4つのグループに配置されています。
各グループの定格電流は2アンペアです。各出力ポイントには、出力ポイントの電源がオンかオフかを示すLEDステータスインジケーターもあります。IC697MDL350ディスクリート出力モジュールには保護用のヒューズがあります。他の多くのGE I/Oモジュールのように、適切に構成するためにジャンパーやDIPスイッチは必要ありません。IC697MDL350ディスクリート出力モジュールは、MS-DOSまたはWindowsプログラミングソフトウェアで構成できます。
GE Fanuc Series 90-70 IC697MDL350ディスクリート出力モジュールは、47〜63ヘルツの周波数範囲で動作します。このディスクリート出力モジュールの出力は、さまざまな産業用誘導負荷に適しており、4つの出力グループのそれぞれが5アンペア定格のヒューズで保護されています。
IC697MDL350ディスクリート出力モジュールは、モータースターターデバイス、インジケーター、およびソレノイドに接続でき、これらのデバイスで動作するように十分に装備されています。このディスクリート出力モジュールは、複数の相をサポートするAC電源で動作でき、4つの出力グループごとに異なるAC電源相を使用できます。
| 85〜132ボルト、47〜63 Hz | 120ボルトAC |
| 出力数: | 32出力（8つの4つのグループ） |
| 出力電流: | 0.5アンペア/ポイント、2アンペア/グループ |
| 必要な電流: | 0.5アンペア |
| 周波数: | 47〜63 Hz |
| DC電源: | いいえ |
|
85〜132ボルト、47〜63 Hz 出力電流: |
0.5アンペア（最大）/ポイント 2アンペア（最大）/グループ |
| 出力特性- |
突入電流 : |
| 1サイクルあたり10アンペア（最大）（20 ms） | 出力電圧降下: |
| 3ボルト（最大） | 応答時間-オン: |
| 1 ms（最大） | |
| 応答時間-オフ: | |
| 1/2サイクル出力リーク: | 1.5mA（最大） |
| 5Vバスから必要な電流: | 0.5アンペア |
| VME | VME標準C.1をサポートするように設計されたシステム |
