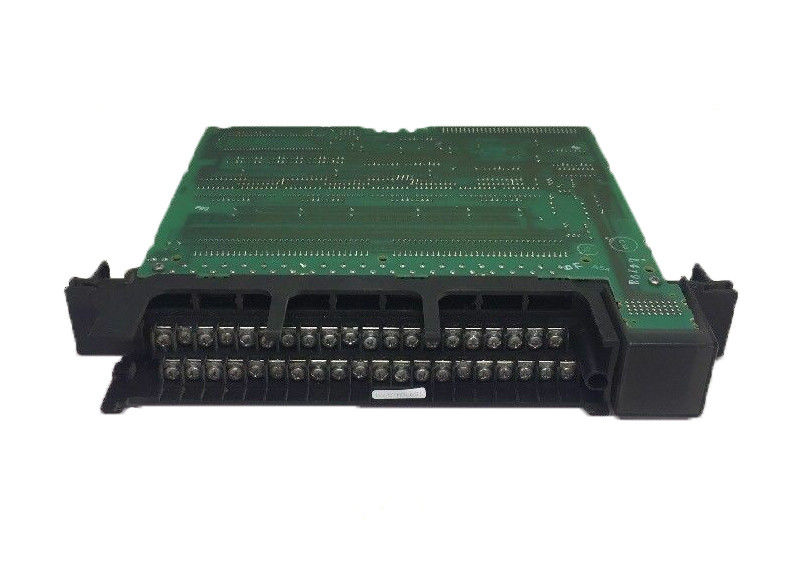

GE IC697MDL651は、Series 90-70プログラマブルコントローラの一部である32点ディスクリート入力モジュールです。各入力にプルアップ抵抗を備えた32点のTTL互換入力ポイントを備えています。そのため、ユーザー電源は不要です。入力フィルタは1msまたは10msで選択可能で、1つの入力は割り込みとして設定可能です。モジュールの最上部にはLEDインジケータがあり、回路（またはPLC）側の各ポイントのON/OFFステータスに関する情報を提供します。IC697MDL651の定格電圧は5ボルトDCです。モジュールあたり32の入力があり、最大ケーブル長は98.4フィート（30m）です。絶縁は1500ボルトです。入力電圧範囲は-3から+7ボルトDCです。モジュールの入力特性には、インピーダンス5.9Kオーム、±5%、オン状態電圧-3〜0.5ボルト、オフ状態電圧2〜7ボルト、定格電圧での代表的なオン状態電流1.7mA、最大オフ状態電流1.1mAが含まれます。5Vバスから必要な電流は0.53アンペアです。さらに、システムはVME標準C.1をサポートするように設計されています。
IC697MDL651モジュールは機械的にキーイングされており、フィールド内の類似タイプが誤って交換された場合に正しく置き換えられるようにします。I/O参照は、モジュール上のDIPスイッチやジャンパーを使用せずにユーザーが設定できます。上記で言及されたモジュールに付属の機械的キーは、同じスロットに誤ったモジュールタイプが意図せず交換されるのを防ぎます。キーは、コネクタの下のボード上のユニークな形状の領域に適合するように設計されています。IC697 PLCラックでは、最も左の位置は電源供給専用であることに注意することが重要です。さらに、電源供給の隣にある1つのスロットには、CPUまたはバスレシーバーモジュールが必要です。入力モジュールの設計により、ネガティブロジック特性を持つことができます。
これは、入力デバイスからユーザーコモンへの電流をシンクすることを意味します。IC697MDL651は、リミットスイッチ、プッシュボタン、セレクタスイッチ、BCD出力、カウンタ、その他のTTL互換出力など、さまざまな入力デバイスと互換性があります。
デバイスを設定するには、SNPポートまたはイーサネットTCP/IP経由でWindows NTまたはWindows 95で実行されているWindowsまたはMS-DOSソフトウェアの設定機能を使用します。IC697MDL651は、1msまたは10msのフィルタ遅延時間を持つように設定できます。
設定はポイントごとではなくモジュールごとに行われるため、すべてのポイントで同じフィルタ時間が適用されます。IC697MDL651をIC697 CPUと組み合わせて使用する場合、入力ポイントA1は、信号遷移の立ち下がりエッジまたは立ち上がりエッジでCPU割り込みを発生させるように設定できます。入力フィルタ時間の選択は、割り込み応答に影響しません。フィールド配線に関しては、モジュールコモンとユーザーコモンの間に1つの接続が必要です。これは、32ポイントがコモンを共有しているためです。ただし、配線の利便性のために、2つの接続が提供されています。
| ）: | -3〜+7ボルトDC |
| 入力数: | 32入力（1グループ） |
| 入力電流: | 定格電圧で1.7mA |
| 必要な電流: | 0.53アンペア |
| 入力電圧範囲: | 1.7mA（代表値）定格電圧 |
| DC電源: | はい |
| ）: | -3〜+7ボルトDC |
| 入力特性 |
インピーダンス: 5.9Kオーム、±5% |
| オン状態電圧: | -3ボルト〜0.5ボルト |
| オフ状態電圧:2ボルト〜7ボルトオン状態電流: | 1.7mA（代表値）定格電圧 |
| オフ状態電流: | |
| 1.1mA（最大） | フィルタ遅延時間:1msまたは10ms設定可能5Vバスから必要な電流: |
| 0.53アンペア | VME |
| VME標準C.1をサポートするように設計されたシステム | |
