詳細情報 |
|||
| ブランド: | GE Fanuc | モデル: | IC697MDL740 |
|---|---|---|---|
| シリーズ: | シリーズ90-70 | 定格電圧: | DC 24から48ボルトの |
| 出力電流: | ポイントごとの2つのAmps、グループごとの4つのAmps | 出力電圧範囲: | DC 20から60ボルトの |
| 必須の流れ: | 0.15 Amps | 出力数: | 出力数 |
| 分離電圧: | 1500ボルト | 保証: | 1年 |
| ハイライト: | ESCPPの肯定的な論理の出力モジュール,24VDC肯定的な論理の出力モジュール,RS485デジタル私Oモジュール |
||
製品の説明

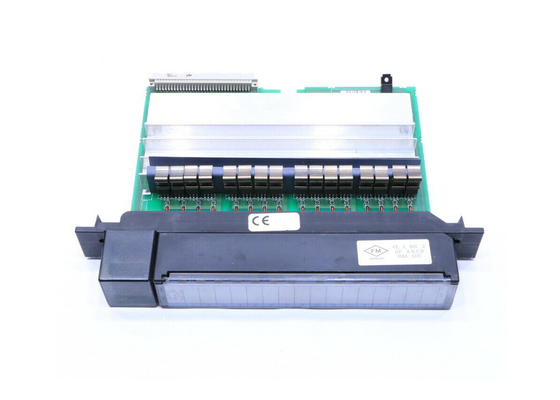

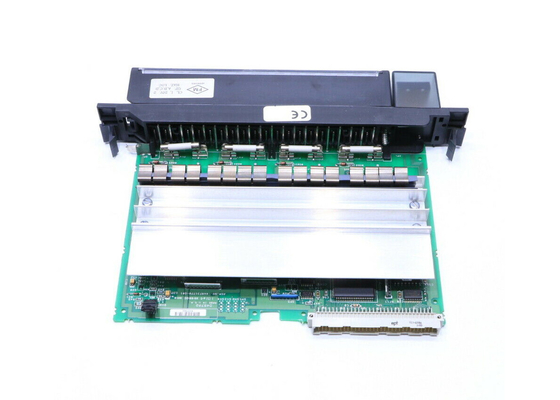

GE FANUC IC697MDL740, ディスクリート出力モジュール, ディスクリート出力モジュール
製品説明
GE Fanuc IC697MDL740は,モータースターター,電磁石,インジケーターなどのデバイスを電源に使うことができる離散出力モジュールです.これらの負荷は,モジュールの16の出口ポイントの1つに接続することができます.この点ごとに供給される出力は,長時間電流の点1点あたり2アンペアで24/48ボルトの直流である.しかし,IC697MDL740の入力電波伝導能力は,2アンペア以上各出力点クラスタには10アンペアのファイジがあります.
モジュールの表面には,電路とファイューズの異なる位置での状態を示すLEDインジケーターが並んでいる.
IC697MDL740は,設定にはDIPまたはジャンプスイッチを必要としません. 設定はWindows 96またはWindows NTでWindowsまたはMS-DOSソフトウェアを実行するユーザーによって実行できます.このプロセスは,SNPポートまたはEthernet TCP/IPを使用して実行されます.
さらに,ユーザはIC697MDL740を設定して出力ポイントをオフにするか,既存の状態で継続できるようにします.
各IC697MDL740には機械鍵が付属し,モジュールを収容するためのスロットをカスタマイズする.鍵はIC697MDL740のバックプレートに挿入され,モジュールは最初にインストールされているスロットの中心に滑り込むようにします.このキーは,スロットを誤用しないために,モジュールを取り外した後でも,スロットに残ります.このアクセサリーは,必要に応じてIC697MDL740の抽出後に取り除くことができます.モジュールの取り外しは,スロットに固定するクリップを操作することによって実行できます.
IC697MDL740について
GE Fanuc の離散出力モジュールは,IC697MDL740離散出力モジュールとして知られており,GE シリーズ 90-70 製品ラインのプログラム可能な論理コントローラまたは PLC で頻繁に使用されています.IC697MDL740 離散出力モジュールは,多くのGE PLC デバイスとうまく機能し,PLC システムの強化とマシンのパフォーマンスの向上に貢献できる幅広い機能を持っていますIC697MDL740出力モジュールは,動作するために20から60ボルトDCの電圧範囲を必要とする16の出力を提供します.出力のために指定された電流は,点あたり2Ampまたは各出力グループあたり4Ampですこのモジュールはわずか2ミリ秒で反応し 電圧は1ボルト未満に低下します
IC697MDL740離散出力モジュールは,その定数電流値の約10倍の高い入力容量を持っています. 指定された入力電流は,モジュールは様々な負荷に対応することを可能にします..この出力モジュールは,ファイューズの状態とデバイスのオンオフ状態の更新に関するLEDインジケーターを含みます.すべてのLEDインジケーターはモジュールの上部にあります.このモジュールはまた,互換性のないモジュールのマウントを許可しない特定のキー技術を含んでいます.この安全機能は,システム内のすべてのコンポーネントが,モジュールが適用されるアプリケーションのニーズを満たす必要があるため,価値があります.IC697MDL740モジュールの構成プロセスはシンプルで,いくつかの方法で行うことができます. すべての調整は,Windowsオペレーティングシステムを実行するPCで実行されます.追加の保護のために,モジュールはオプションの機能として提供されるコンフォームコーティングで購入できます.他のオプション機能も工場から入手できます..
このコンテンツはDO Supplyによって作成され 複製してはならない.
テクニカル仕様
| 定位電圧: | 24Vまたは48V DC |
| 出力数: | 16 出力 (4つのグループから4) |
| 出力電流: | 1点あたり2アンパール,グループあたり4アンパール |
| 必要な電流: | 0.15アンペア |
| 出力電圧範囲: | 20~60ボルト |
| DC電源: | そうだ |
技術情報
スピcもしica はtiについてs
|
定位電圧: 出力Module: |
24Vまたは48V DC 16 (各出力4つの4つのグループ) |
| 隔離: |
1500 ヴォルト - バックプレーンへの出力 入力グループ間の電圧500V |
| 出力電圧範囲: | 20~60ボルト |
| アウトプットCurrent: | 1点あたり最大2アンパール |
| グループごとに最大4アンパール | |
| 生産性 特徴 | |
| 入力電流: | 最大20Ams 20ms |
| 出力電圧低下: | 0.8ボルト (0.4オーム) 最大 |
| 応答時間: | 最大 2 ms |
| 応答時間: | 最大 2 ms |
| 出力漏れ: | 1m 最大 |
| 5V バスからの電流要求: | 0.15アンプ |
| VME | VME標準Cをサポートするために設計されたシステム1 |
