| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC697MDL750 |

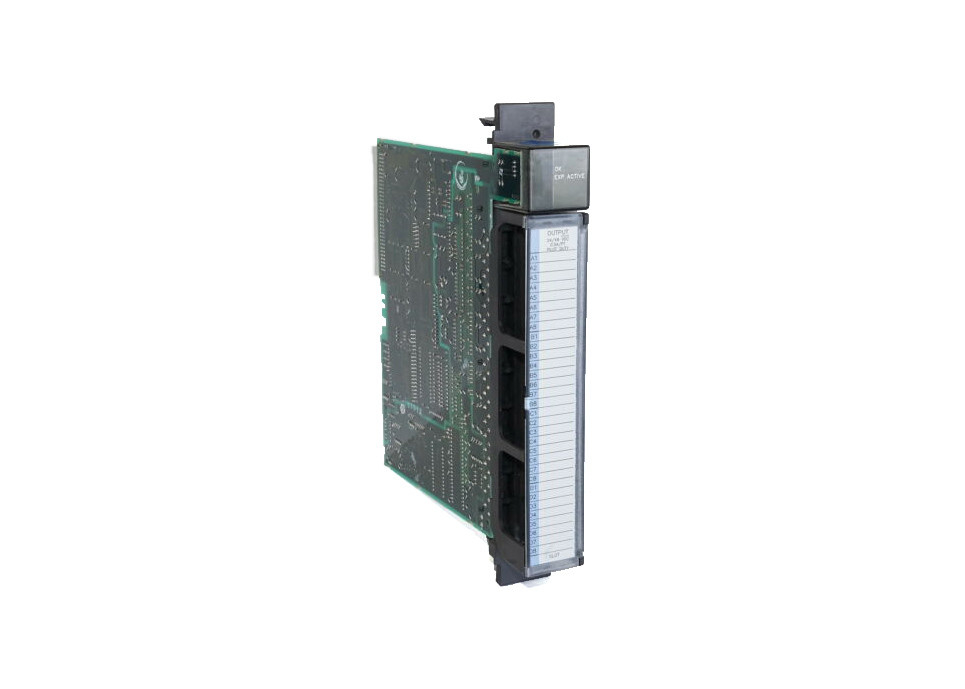

GE Fanuc90-70シリーズモジュールIC697MDL750は,潜在的に高い入力の流れを望ましい出力に変換できる離散出力モジュールである.モジュールには32の出口があり,それぞれ8点の4つの融合したアソートメントに分類されています.この点のそれぞれは 24/48 ボルトで,長期電流は 0.5 アンペアです.8点で満たされた各グループは,分散因子を考慮した後に2アンペアの総容量を持っています.使用時間と評価に応じて,IC697MDL750は,大きな入力電流を方向化する短暫な能力も備えています.IC697MDL750の出力電流は,モータースタートに電力を供給することができます電気電磁器,指示器,その他の類似装置.
IC697MDL750の上部にあるLEDライトは,内部ロジック回路の異なる位置で流行している状態を示しています.出口点のオンとオフの状態もIC697MDL750のLEDで示されています.
IC697MDL750モジュールは,パッケージに含まれる鍵で装備されている.この鍵は,IC697MDL750をホストするスロットの仕様を変更するために使用されます.このスロットのカスタマイゼーションは,不適切な使用を防止することを目的としています鍵はIC697MDL750の初期インストール中に配置され,モジュールの次の取り除き中にその位置に残ります.この付属物は,必要に応じて簡単にアンインストールすることができます..
IC697MDL750のいくつかの機能は,ユーザーによって設定される.最初の特徴は,WindowsまたはMS-DOSソフトウェアを実行するパーソナルコンピュータを使用してカスタマイズできるモジュールの入力および出力参照ですこのプロセスは,SNPポートまたはEthernet TCP/IPを通じて行われます. さらに,IC697MDL750の出口は,ユーザによって操作され,以前の状態でオフまたは残ります.
| 定位電圧: | 24Vまたは48V DC |
| 出力数: | 32 出力 (8組の4グループ) |
| 出力電流: | 0ポイントあたり5A,グループあたり2A |
| 必要な電流: | 0.25アンペア |
| 出力電圧範囲: | 20~60ボルト |
| DC電源: | そうだ |
|
定位電圧: モジュールの出力: |
24Vまたは48V DC 32 (各8出力からなる4つのグループ) |
| 隔離: |
1500 ヴォルト - バックプレーンへの出力 入力グループ間の電圧500V |
| 出力電圧範囲:出力電流: |
20~60ボルト 0ポイント1点あたり最大5アンパール グループ1点あたり最大2アンパール |
| 出力 特徴 | |
| 入力電流: | 最大10アンパースで20ms |
| 出力電圧低下: | 最大1ボルト (2オーム) |
| 応答時間: | 最大 1 ms |
| 応答時間: | 最大 1 ms |
| 出力漏れ: | 最大1mA |
| 5V バスからの電流要求: | 0.25アンプ |
| VME | VME標準Cをサポートするために設計されたシステム1 |
