| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC697MEM713 |

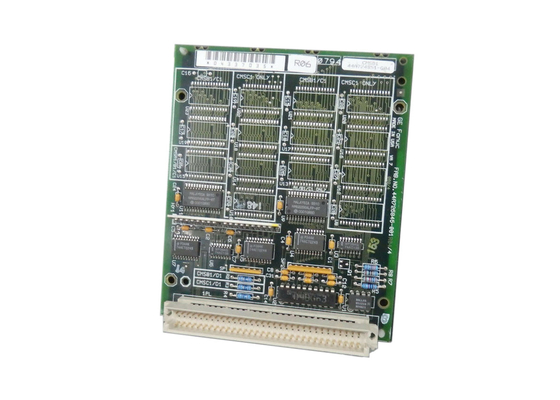

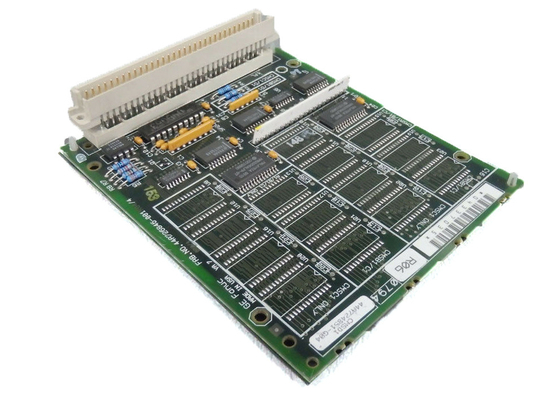

IC697MEM713は,GE Fanuc Automationが製造する拡張メモリで,64 KB,128 KB,512 KB,および 256 KBのメモリ範囲を提供しています.IC697MEM713の応用は,データメモリと論理メモリ拡張のモジュールIC697CPU771とIC697CPU772またはIC697PCM711 (プログラム可能なコプロセッサモジュール) にあります..
IC697MEM713は,子板としてインストールされ,そのモジュールのスロットに位置する.この拡張メモリは,既存のベースボードに利用可能なメモリを補完する.メモリは,ベースボードのハウジングに位置するバッテリーによる電源喪失中に保持されます.. 論理プログラムメモリは,背景にあるPLC CPUによって自動的にエラーチェックされます. パワーをサイクルし,ハードまたはソフトリセットの際には,PCMエラーがストレージメモリをチェックします.
IC697MEM713をインストールするには,ユーザはラック電源をオフにする必要があります.その後,64ピンコネクタをベースボードのコネクタに接続し,スナップをオンにします. モジュールをラックに置くと,電源アップが開始できます. 付属したリチウム電池の電源を入れると,電源が切れた場合でも電力を維持できます. この電池は,カレンダー時計も動かすことができます.古い電池を取り除く前に新しい電池をインストールするには,ユーザーは注意する必要があります.
IC697MEM713は20°Cまたは68°Fで10年の保存期間があり,電力を加えなくても 6ヶ月間名義記憶を保持する.
The GE Fanuc IC697MEM713 programmable coprocessor module is a high-performance microcomputer that has been designed to perform coprocessor functions and it combines the functions of the communications module and the ASCII module or Basic moduleIC697MEM713モジュールは,シリーズ90~70 GE Fanuc PLC用に製造されています. 1つまたは2つの独立したCCMポートまたは単一のシリアルポートで動作するように構成されています.IC697MEM713モジュールはプログラム可能なコプロセッサモジュールで,MegaBasicとして知られる強力なBASIC言語を使用してプログラムすることができます.このプログラミング言語は,データ取得を効果的に実行し,有効なデータストレージを保証し,リアルタイムコンピューティングを保証しながらデータ復元の機能を遂行します.
IC697MEM713モジュールは,モジュールを"RUN モード"または"PROGRAM モード"に配置するために使用される再起動またはリセットボタンを備えています." 再起動/リセットボタンを5秒以内に押すと IC697MEM713モジュールは"RUNモード"に入ります." これはソフトリセットと呼ばれます.再起動/リセットボタンを10秒以上押すと,PCMが"PROGRAM DEVELOPMENTモード"に入ります."IC697MEM713モジュールはPCMの上部と前部に設置されている最大3つのLEDインジケーターを備えています. 最初のLEDインジケーターは"OFF状態"を示し,IC697MEM713モジュールは機能していないことを意味します.これはハードウェアの不具合の場合にも起こります." LEDは問題がない限り 安定して点灯します最後のLEDが点滅するたびに 診断プロセスが進行しています
| ブランド | GE Fanuc |
| シリーズ | シリーズ90~70 |
| 部分番号 | IC697MEM713 |
| コミュニケーション | 2つのRS-422/RS-485またはRS-232シリアルポート |
| 状態表示 | 3つのLEDポート |
| プログラミングと構成 | IC647またはIC640コンピュータ,またはIBM対応PC |
| 5V バスから必要な電流 | 1.0アンペア |
| VME | VME標準Cをサポートするために設計されたシステム1 |
| エラーチェック | CPU チェックサム ルーチン |
| メガベース | サポート |
バッテリー
保存期間 20°C (68°F) で 10 年
メモリ保持 6ヶ月 適用された電源なしで名目
VME システム VME 標準 C をサポートするために設計された1
