| ブランド: | GE Fanuc | モデル: | IC660BBA104 |
|---|---|---|---|
| シリーズ: | シリーズ90-70 | 製品タイプ: | I/Oブロック |
| I/O ポイント数: | 6 | 入力数: | 4 |
| 出力数: | 2 | 電圧タイプ: | ACおよびDC |
| 定位電圧: | 115 ボルト AC,125 ボルト DC | 保証: | 1 年 |
| ハイライト: | ESCPPの肯定的な論理の出力モジュール,24VDC肯定的な論理の出力モジュール,RS485デジタル私Oモジュール |
||

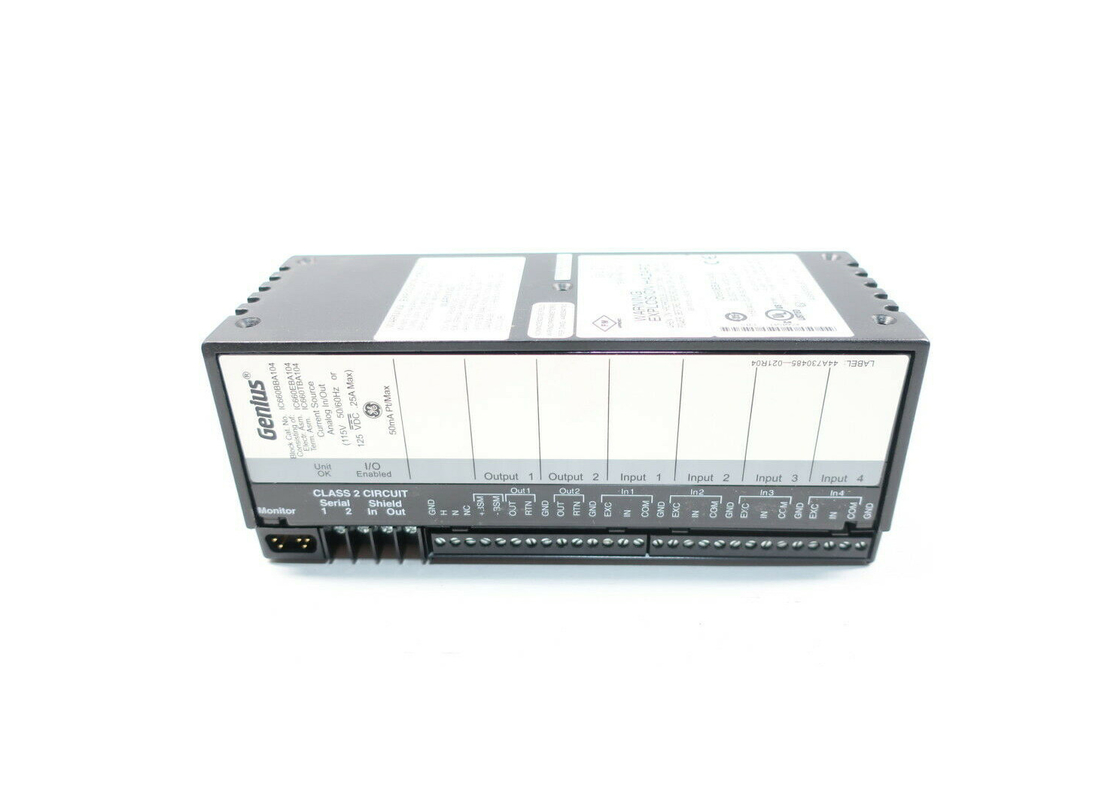

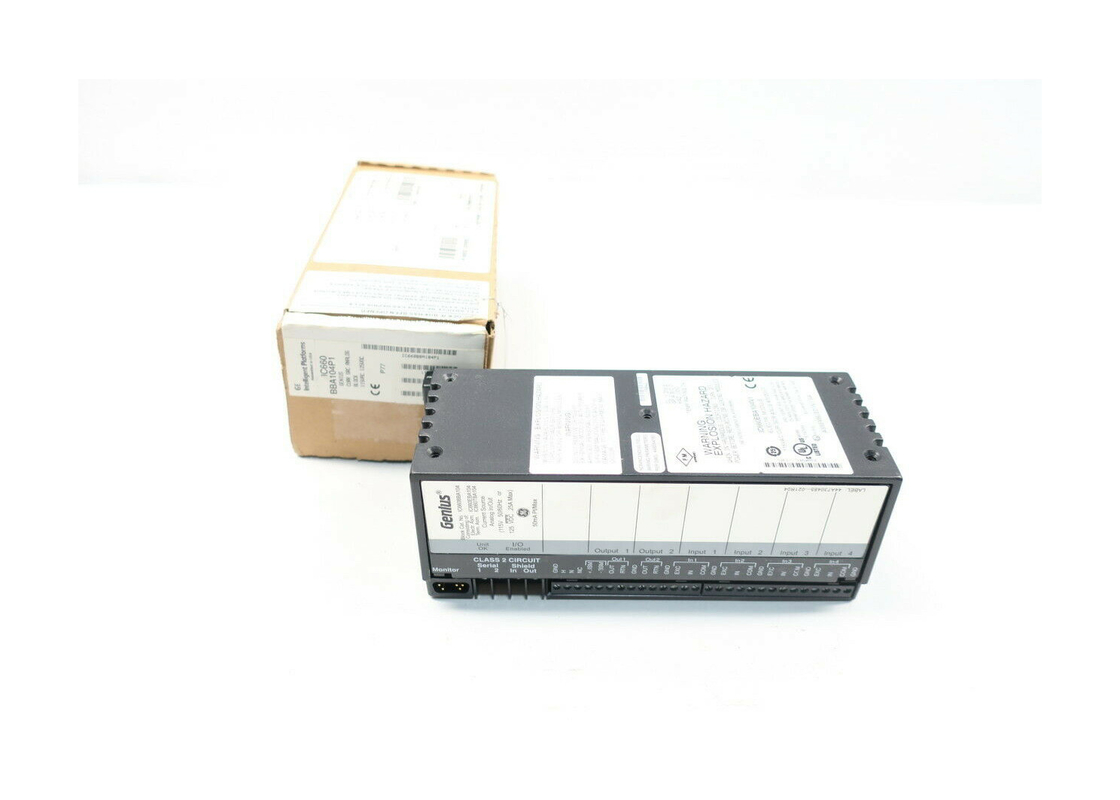

IC660BBA104は,GE Fanucシリーズ90-30PLCのGenius アナログ I/Oブロックである. アナログミックスモジュールグループに属し,115 VACまたは125 VDCで電力を供給することができる.4 mA から 20 mA の I/O 範囲の 4 つの入力と 2 つの出力があり,システムにさまざまな種類の診断を提供します.電路は隔離され,入力精度は 0.1%です.
ブロックとすべての回路は単一の入力から電力を供給されるので,信号処理に外部電力が不要です.信号がブロックに入ると,エンジニアリング単位に変換するために線形スケーリングを適用します8バイトのデータが送信されます. 輸出データは4バイトで送信されます.このブロックは,バススイッチングモジュール (IC660BSM21) に接続される出力を提供し,Geniusバスコントローラと互換性がある.IC660BBA104 Genius アナログ I/O ブロックを構成するには,ハンドホールドモニターバージョン 3.7 以降が必要です. プログラミングソフトウェアはLogicmaster 6 バージョン 4.02 以降です.ブロックと互換性のあるCPUは,シリーズ6のPLCでは105回目以上,シリーズ5のPLCでは3.0回目以上.
ブロックは,入力アラームを検知し,最後の出力状態またはデフォルト状態を保持し,出力フィードバックを受信するように設定できます.信号を値に変換する時間は最大400ms,ブロックは,CPUリデンドンシーがある場合,動作することができます診断検査には,入力開いたワイヤの検出,各入力ごとに入力高低アラーム,範囲を超えたI/Oと範囲下の信号の検出,出力フィードバックのエラーが含まれます.IC660BBA104 Genius アナログ I/O ブロックには 32 つの端末があります. 電源はターミナル5と6に接続します. I/Oケーブルは自給電源入口17から32に接続します. 出口はターミナル11〜12と14〜15に接続します. どちらも接地されている場合,回路損傷を防ぐために10オム抵抗が必要バスのスイッチモジュールは9-10ターミナルに接続します
| 定位電圧: | 115 VAC/ 125 VDC |
| #ポイント: | 4 入力 / 2 出力 |
| 入力範囲: | 4mAから20mA |
| 出力範囲: | 4mAから20mA |
| 動作電圧: | 93-132 VAC / 105-145 VDC |
| 共通点: | 4つの入力からなる1つのグループと2つの出力からなる1つのグループ |
|
ブロックタイプ カタログ番号 115 VAC / 125VDCCローント ソース アナログ ブロック ターミナル 組み立て 電子 組み立てのみ 24 / 48VDCCローント ソース アナログ ブロック ターミナル 組み立て 電子 組み立てのみ |
4 つの入力 / 2 つの出力回路 IC660BBA104IC660TBA104 IC660EBA104 IC660BBA024 IC660TBA024 IC660EBA024 |
|
サイズ(高さ×幅×深さ) 体重: LED (I/Oブロック):熱分散: BSM制御: |
8.83 (22.44cm) x 3.50 (8.89cm) x 3.94 (10.00cm) 4ポンド (1.8kg) ユニットOK,I/O 最大12ワット 24 / 48 VDC BSM (IC660BSM021) を切り替える |
| ブロックからブロックへの隔離:グループからグループ隔離: | 1分間に1500V 300V rms |
|
115VAC/125 VDCブロックパワー:電源電圧 最大電流 周波数 / 波紋 停電時間 |
115 VAC 125 VDC V VDC 250mA 140mA 47°63 Hz 10% マックス 波紋 1 サイクル 10mS ミニ |
|
24/48 VDCブロックパワー:電源電圧 最大電流 リップル 停電時間 |
18°56 VDC 600mA 最大10% 10ミリ秒分 |
|
インプット・シグナル 特徴:入力精度 (25°C) 入力解像度 入力変換時間 範囲 超容量 入力診断 チャンネルからチャンネルへの隔離 熱漂流 (25Cから) |
0全スケール値の0.1%■ ■ ■A について 16.6mSから400mS (ユーザが選択できる) 4mAから20mA 0mAから25mA 射程が低い オーバーレンジ 高い アラーム 低い アラーム オープン ワイヤ 300V RMS 70ppm/°C 典型的な |
| インプットインペデンス: | 100オーム$5% |
| 正常モード拒否: | 50 Hz,60 Hz で 45 dB |
|
インプット興奮 特徴: オープン サーキット 短圧 サーキット 現在のループインパデンス |
24 VDC
1000 オーム マックス (0mA) に 20mA) 800 オーム マックス (20mA) に 25mA) |
|
出力信号 特徴:25°Cの出力精度 出力解像度 生産量 アップデート 周波数範囲 超容量 出力診断:負荷: 熱漂流(25Cから): |
0全スケール値6の15%■ ■ ■A について 6mSから8mS 典型的な4mAから20mA 0mAから24mA 低域,高域,フィードバックエラー 0オームから850オーム 35ppm/°C 典型的な |
|
環境問題動作温度 貯蔵温度 湿度 振動 |
0°C から +60°C (+32°F から +140°F) 40°Cから100°C (40°Fから212°F) 5%から95% (不凝縮) 5 10 Hz 0.2 5.08 mm 移動,1Gで 10 200 Hz |
