| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC660BBA104 |

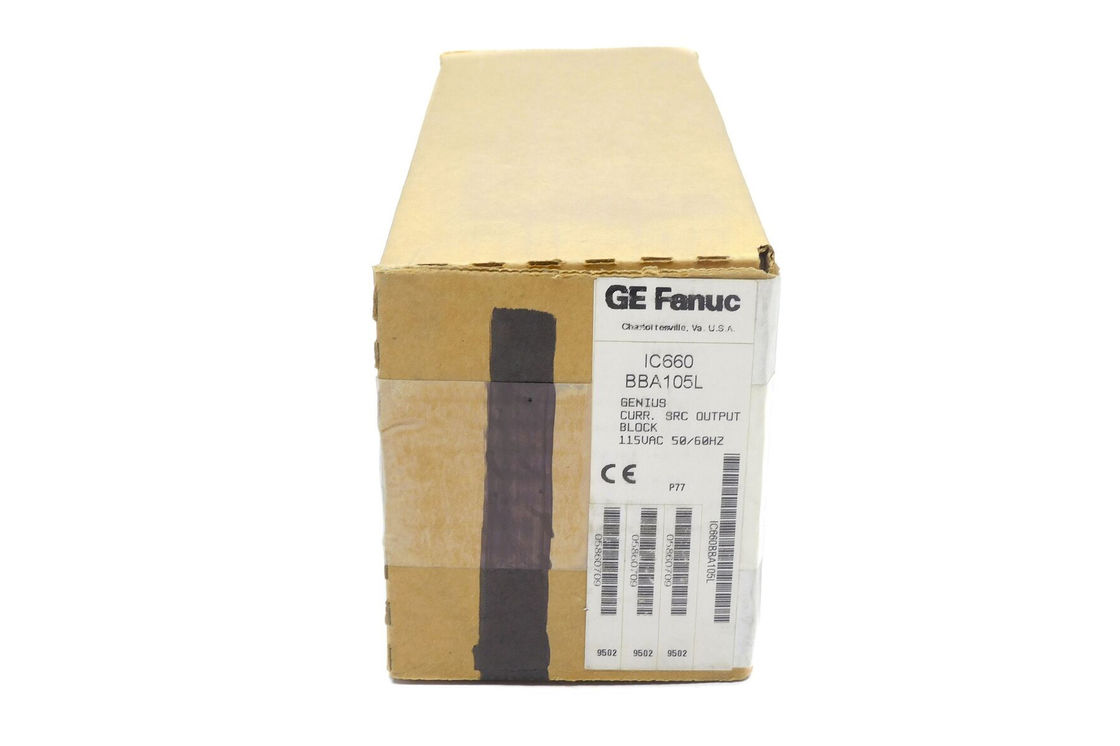

IC660BBA105 は、GE Fanuc シリーズ 90-30 PLC の電流源アナログ 6 出力ブロックです。これはアナログ出力モジュール グループに属しており、115 VAC または 125 VDC 電源に接続できます。同じ機器の別のバージョンは 24/248VDC で電力を供給できます (IC660BBA025)。出力範囲が 4 mA ～ 20 mA の 6 つの出力があり、システムにさまざまな種類の診断を提供します。回路電源は絶縁されており、入力精度は25℃で0.15%の精度です。
絶縁された電力はブロックの電源によって出力に供給され、4 ～ 20 mA の電流ループに追加の電源は必要ありません。出力は電気的にはすべて同じです。出力は12ビットのデジタル信号を0mA～24mAのアナログ信号に変換します。値は、出力ごとに個別に整数としてハンドヘルド画面に表示されます。 IC660BBA105 電流源アナログ 6 出力ブロックには、特定の BSM デバイスに接続する専用のバス スイッチング モジュール出力があります。
IC660BBA105 電流源アナログ 6 出力ブロックは、
最後の出力状態またはデフォルト状態を保持するように設定されており、出力フィードバックとフィードバック時間を受け取ることができます。回路は信号を工学値に変換し、CPU の冗長性があればブロックは動作します。この装置は、必要に応じて無効にできる障害レポートも提供します。障害には、出力のオーバーレンジおよびアンダーレンジ信号の検出と、1.5 mA 未満の信号のフィードバック認識が含まれます。
すべての Genius バス コントローラは、IC660BBA105 電流源アナログ 6 出力ブロックと互換性があります。ブロックを設定するには、バージョン 3.7 以降のハンドヘルド モニターが必要です。プログラミングソフトはLogicmaster 6 ver.です。 4.02以降。このブロックと互換性のある CPU は rev.シリーズ 6 PLC の場合は rev.105 以降、シリーズ Six Plus の場合は rev.110 以降、およびシリーズ 6 PLC の場合は rev.110 以降。シリーズ 5 PLC の場合は 3.0 以降。バス スイッチング モジュールが必要な場合、互換性のあるオプションは IC660BSM021 のみです。
IC660BBA105 電流源アナログ 6 出力ブロックには 32 個の端子があります。電源は端子 6 と 7 に接続します。出力ケーブルはセルフパワー入力 11 ～ 32 に接続します。バス スイッチング モジュールは端子 9 ～ 10 に接続します。
| 定格電圧: | AC115V/DC125V |
| ポイント数: | 6 |
| 出力範囲: | 4mA～20mA、0mA～24mA |
| 解決： | 6マイクロアンプ |
| 動作電圧: | AC93～132V/DC105～145V |
| コモンあたりのポイント: | 6人1グループ |
