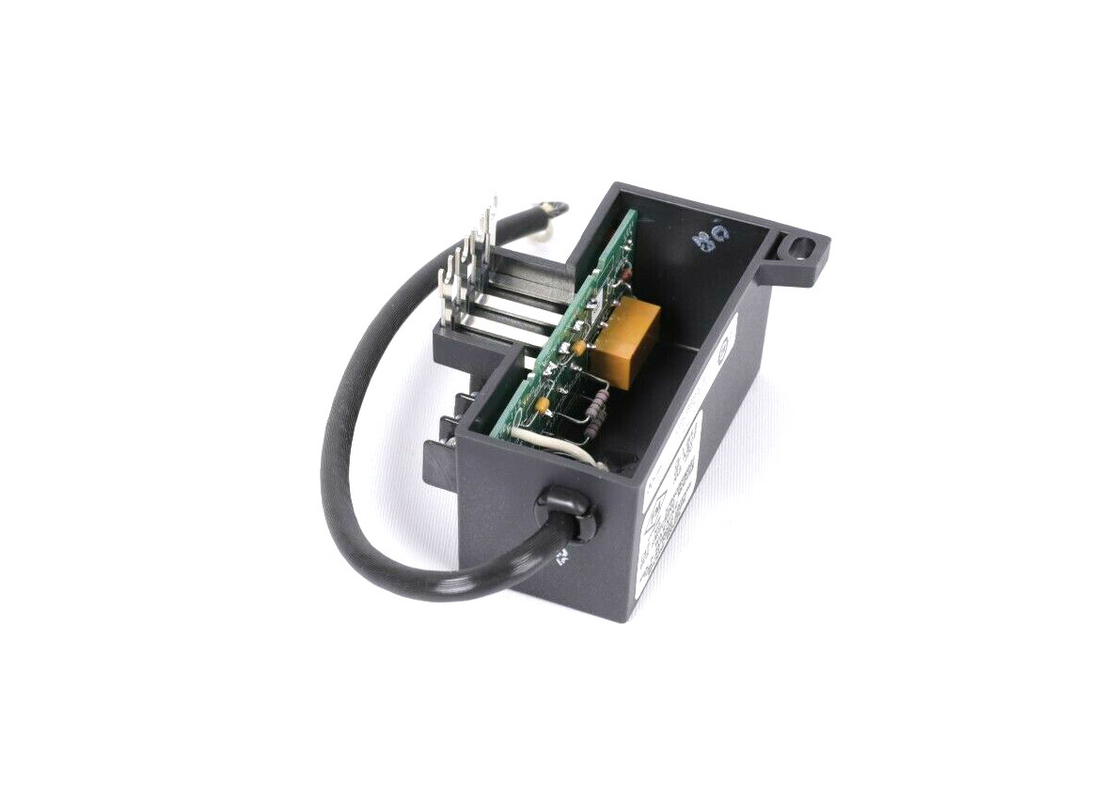

製品説明

IC660BSM021は、入出力デバイスを2つのシリアルバスに同時に接続するために使用されるGenius I/Oバススイッチングモジュール（BSM）です。IC660BSM021には2つのバージョンがあり、IC660BSM120としてカタログ化されている115 VAC/125 VDC BSMと、IC660BSM021としてカタログ化されている24/48 VDC BSMがあります。

IC660BSM021 BSMは、最大8つのディスクリートおよびアナログブロックをデュアルバスに接続できます。また、追加のBSMを使用すれば、最大30個のI/Oブロックを同じデュアルバスにインターフェースすることも可能です。このタイプのデュアルバス構成は、バス障害が発生した場合に使用できるバックアップ通信パスを提供します。


デュアルバスペアからの各バスは、バスコントローラーまたはPCIMに結合されます。各バスインターフェースモジュールが異なるCPUに存在する場合、システムはCPU冗長性もサポートできます。

クラスター内のフェーズBディスクリートブロックは、IC660BSM021のすべての操作を制御します。最初の回路は、IC660BSM021 BSM専用の出力です。この特定の出力により、現在のバスで通信が失われるたびにバスを切り替えることができます。IC660BSM021を1回切り替えても動作中のバスが見つからない場合、BSMは接続されているバスで通信が復元されるまで、またはBSMコントローラーブロックに電源を供給し直すまで待機する必要があります。これにより、不要な切り替えが防止されます。非通電状態では、IC660BSM021はブロックをバスAに接続します。IC660BSM021 BSMは、バスBの選択が必要な場合にのみ通電します。


バスBがアクティブになると、IC660BSM021のLEDが点灯します。IC660BSM021 BSMは、CPUまたはハンドヘルドモニターを使用してバスを切り替えることもできます。IC660BSM021とIC660BSM120は、電源を除いて同一です。IC660BSM021は24/48VDCで給電され、IC660BSM120は115 VAC/l25 VDCで給電されます。

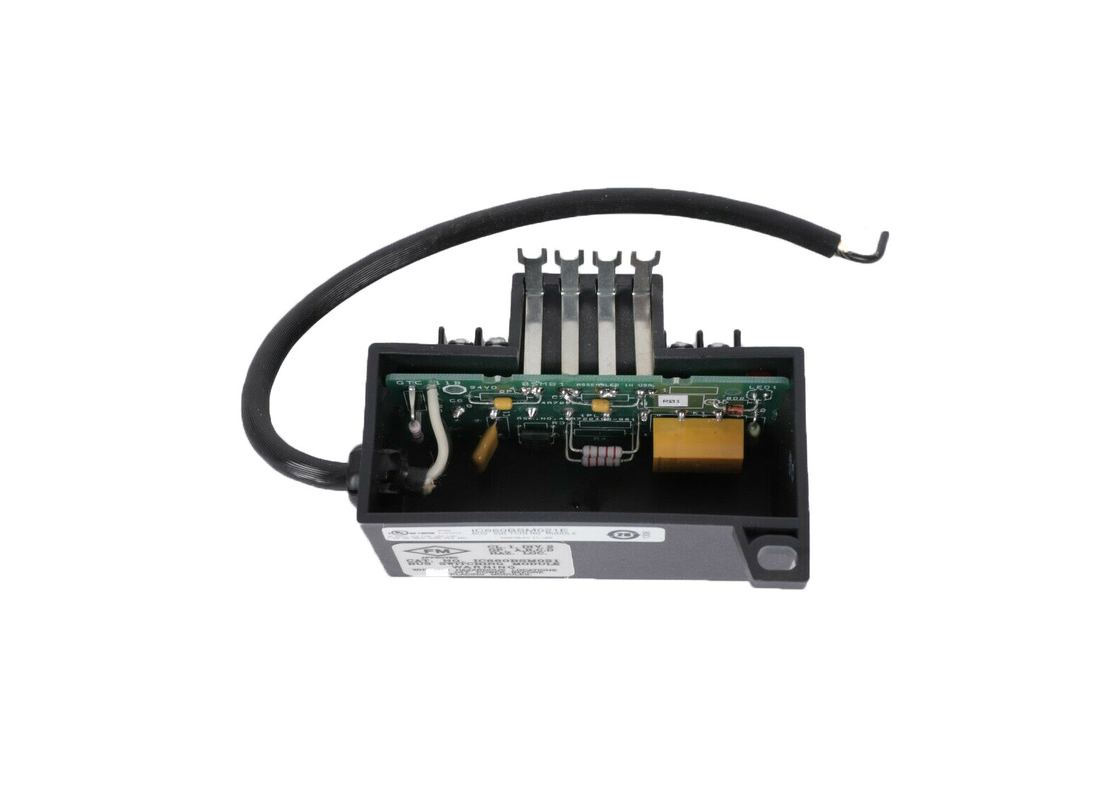

IC660BSM021について

GE Fanuc IC660BSM021バススイッチングモジュール（BSM）は、Genius I/Oブロックデバイスをデュアルシリアルバスに同時に接続するように設計されたデュアルバススイッチングモジュールです。このモジュールは、GE Fanuc Genius I/Oファミリーに属しており、信頼性の高いシリアルバス接続を提供し、バス障害が発生した場合にバックアップ通信パスを提供できます。

IC660BSM021バススイッチングモジュールは、単一のシリアルバスで最大8つのディスクリートおよびアナログI/Oブロックへの接続をサポートでき、アプリケーションでより多くのブロックを接続する必要がある場合は、追加のBSMモジュールをインストールして、最大30個のGenius I/Oブロックに拡張できます。IC660BSM021バススイッチングモジュールの機能は、クラスター構成のGenius I/Oブロックによって制御され、ハンドヘルドモニターまたはCPUプログラミングで構成されます。

GE Fanuc IC660BSM021バススイッチングモジュールは、ハンドヘルドモニターまたはCPUを使用して、2つのバス（バスAまたはB）を切り替えるように構成できます。バスAがアクティブになると、IC660BSM021バススイッチングモジュールは、4ボルトDC未満の電圧定格で動作し、24.0ボルトDCで10.0ミリアンペア、48ボルトDCで30.0ミリアンペアの最大電流消費量で動作します。


バスBがアクティブになると、18ボルトDCから50ボルトDCで動作します。IC660BSM021バススイッチングモジュールは、500,000回の操作の最小信頼性定格と、20ミリ秒未満のスイッチ起動時間を備えています。IC660BSM120バススイッチングモジュールは、24/48ボルトDCバススイッチングモジュール、3本の15インチのプレハブケーブル、およびGenius I/Oシステムユーザーマニュアルで構成される工場アセンブリとして提供されます。
