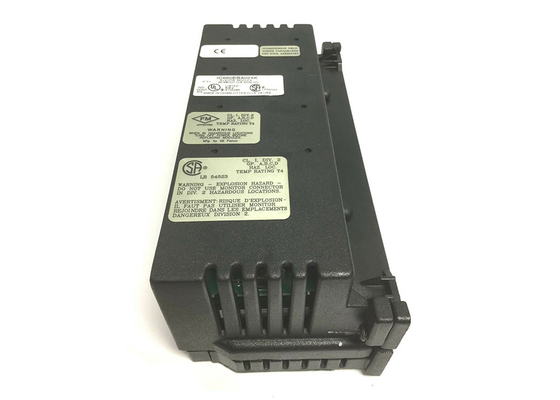

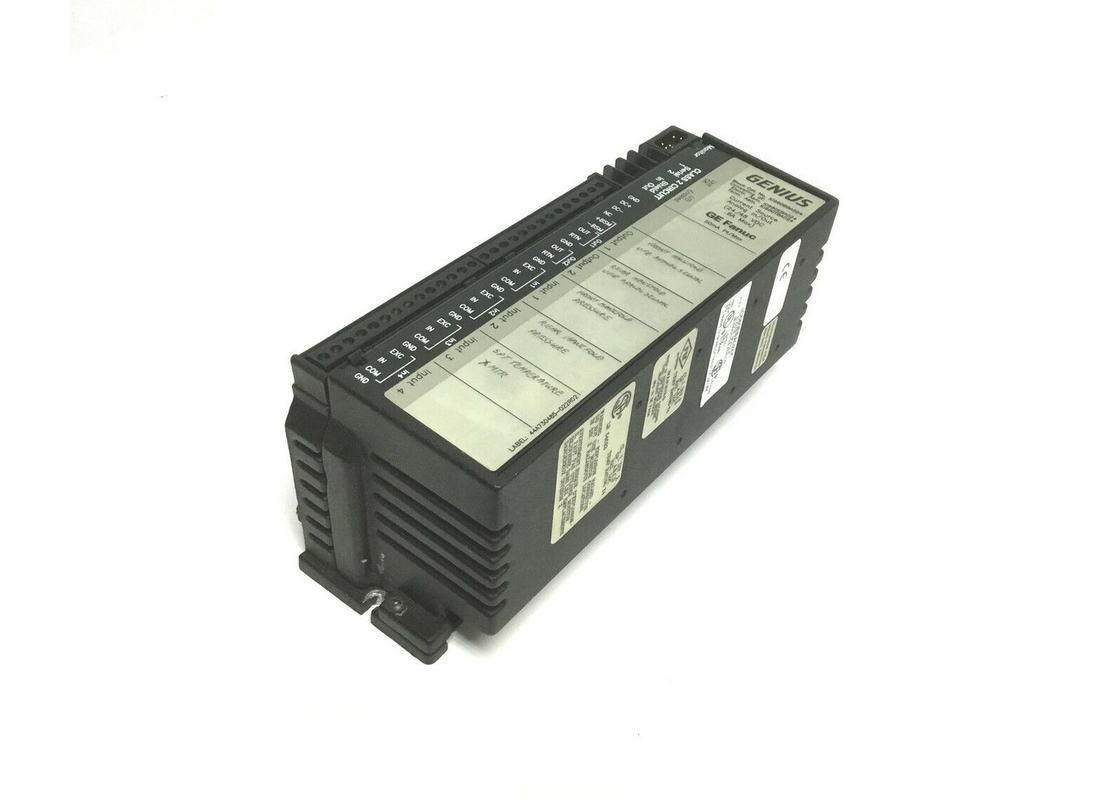

GE Fanuc IC660EBA024の天才入力/出力のブロックの電子工学アセンブリ、 DC 18から56ボルトの

GE Fanuc IC660EBA024の天才入力/出力のブロックの電子工学アセンブリ、DC 18から56ボルトの

技術情報

GE Fanuc IC660EBA024の電子アセンブリは天才入力/出力の閉そく方式のためになされる。対応する末端アセンブリ（IC660TAB024）を持つこの電子アセンブリは全作用の天才入力/出力の現在の源のアナログのブロックの上で作る。末端アセンブリがEEPROMで貯えられ、すべての分野の配線に基盤を提供するブロックの構成設定を収容する間、電子アセンブリはブロックのマイクロプロセッサを含み、分野装置と天才バス間のインターフェイスを提供する。IC660EBA024電子アセンブリはまた4つのmilliampsから20のmilliampsを評価したアナログ信号を送るか、または受け入れる。IC660EBA024電子アセンブリはDCが6つの個々隔離された回路チャネル（4つの入力および2出力）が付いているブロックを評価した24/48ボルトと来る。各回路チャネルは評価した離散信号としてコントローラーに送信される、各入力は単独で24のボルトDCのループ力を提供するアナログ信号を4つから20のmilliampsを受け入れることができ。

IC660EBA024電子アセンブリは2つの出力回路によって電気公有地を共有し、入力回路から隔離される熱心なバス スイッチ・モジュール（BSM）によって来る。回路チャネルすべては適用支えられた設計の単位に改宗者の内部価値を助ける独立した線形スケールの選択を支える。電子アセンブリは警報検出（低速および高い入力信号）のようなソフトウェア・コンフィギュレーションそして高度の診断、過剰範囲および以下範囲の入出力信号検出、オープン ワイヤー検出（入力で）、出力エラーのフィードバックの検出および内部欠陥報告提供する。入力/出力のブロックはより古いブロック版と後方に互換性があり、IC66HHM501Eの手持ち型のモニターの使用によって構成を支える。IC660EBA024電子アセンブリはオープン タイプの設計があり、取付けのために保護エンクロージャを要求する。

IC660EBA024について

GE Fanuc IC660EBA024の天才入力/出力のブロックの電子工学アセンブリは天才入力/出力の現在の源アナログ入力/出力のブロックのための電子工学アセンブリである。現在の源アナログ入力/出力のブロックはコントローラー間のインターフェイスを提供し、4つのmilliAmpsから20のmilliAmpsを送るか、または受け入れる分野装置はアナログ信号を評価した。IC660EBA024電子工学アセンブリは4つの隔離された4つから20のmilliAmpsが評価したそれぞれボルトの評価される電流ループの電源24ある、制御する2出力は4つから24のmilliAmpsの2電流ループを評価した現在の調達の入力をあり。IC660EBA024電子工学アセンブリは動作電流の600のmilliAmpsおよび12.0ワットの最高の電力定格のDC 56ボルトのにDC 18ボルトのの作動の電圧範囲を、備えている。IC660EBA024電子工学アセンブリ入力にグループの分離にグループの1500ボルトまであり、出力チャネルおよびバス スイッチ・モジュール（BSM）の公有地は入力から隔離される。

IC660EBA024電子工学アセンブリは25の摂氏温度で1microampの入力決断およびフル・スケールの読書の0.1%の正確さがある。各入力チャネルは0から25のmilliampsの4つから24のmilliampsそして過剰範囲の価値の信号の範囲を備えている。それは（16.6から400ミリ秒）ユーザーの選択可能な入力転換のひとときおよび100オームの入力インピーダンスが過ごす。IC660EBA024電子工学アセンブリは25の摂氏温度で決断の6.0 microampsおよびフル・スケールの読む出力正確さの0.15%の2つの出力チャネルを備えている。各出力チャネルは6から8ミリ秒の4つから24のmilliampsそして調節可能な更新の時間の信号の範囲を備えている。IC660EBA024電子工学アセンブリは構成可能ソフトウェアであり、範囲/過剰範囲の検出、フィードバックのエラー検出および内部欠陥報告の診断の下で裸線の検出、低くおよび高い入力警報検出を含む高度の診断機能を、提供する。

IC660EBA024のための技術仕様
