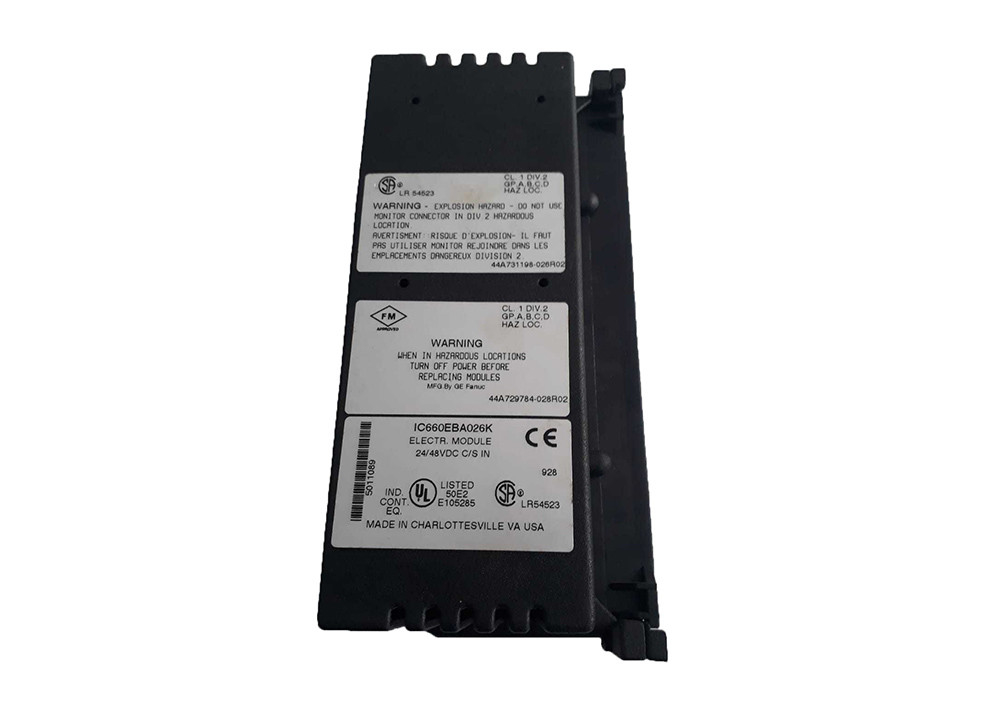

GE Fanuc IC660EBA026の天才入力/出力の電子アセンブリ、18-56V DC

GE FANUC IC660EBA026,ジェニアス I/O 電子組成, 18-56V DC

技術情報

GE Fanuc IC660EBA026 Genius I/O Electronic Assemblyは,Genius I/O バスにアナログ入力デバイスをインターフェースするように設計された入力ブロックアセンブリである.IC660EBA026 電子装置と端末装置が完成したGeniusブロックを構成します端末組は,フィールドワイヤリングとハンドヘルドモニターの接続のための端末ベースを提供します.端末アセンブリは,端末アセンブリ内のEEPROM内のすべてのブロック構成も格納しますIC660EBA026電子組成はブロックのマイクロプロセッサを搭載し,ブロックのすべての機能,診断,計算,データ保存,通信を実行します.IC660EBA026電子組成は,開いたタイプのキャビネットを搭載し,キャビネットの設置をサポートします.また,配線時間を短縮するのに役立つ端末組成があり,電子組成物は,フィールドサイド配線を削除または再構成することなく取り除く/置き換えることができます.

IC660EBA026電子組成の入力ブロックは,制御器具とフィールドデバイスをインターフェースし,4ミリアンプから20ミリアンプのアナログ信号を提供します.ブロックは24/48ボルト DCで評価されています そして個別に隔離されている 6入力チャネルと来ています各入力回路は4から20ミリアンプの名付け信号を受け入れ,それぞれが24ボルトDCのループ電源まで提供することができます.各回路はまた,独立した線形スケーリング選択をサポート信号値をアプリケーションがサポートするエンジニアリングユニットに簡単に変換するために使用できます.IC660EBA026の電子組成は,低および高いアラーム報告のような高度な診断機能を実行する内蔵診断機能を持っていますIC660EBA026の電子組成は,以前のバージョンと後方互換性があります.携帯モニター (IC66HHM501Hなど),バージョン4.5以降) の設定です.

IC660EBA026について

IC660EBA026入力ブロックは,電子装置を搭載した電源入力ブロックである.この入力ブロックはGE Fanuc Automationによって設計および製造された.この入力ブロックのための電子組成は,ブロックの正しい機能のために必要なすべてのコンポーネントを含むこの入力ブロックは,約22.44センチメートル,幅8.89センチメートル,そして深さは10センチメートル体重は1.8キロですGE Fanuc Automation IC660EBA026 電源入力ブロックと電子装置は,最大12ワットの熱消耗率を有し,8つのスイッチを含むBSM コントロールを行うことができます.

The GE Fanuc Automation IC660EBA026 current source input block with an electronics assembly features a block-to-block isolation rating of 1500 Volts for 1 minute and a group-to-group isolation rating of 1500 Volts RMSこの電子装置は,電源入力ブロックの電圧を24~48VDCに対応する.電力供給電圧は18から56ボルトDCで最大電流は700ミリアンプですGE Fanuc Automation IC660EBA026電流源入力ブロックは,入力インピーダンスの評価は100オム, 24ボルトDCのオープン回路電圧評価,短回路電流が75ミリアンプ以下である装置は 25°Cから熱漂移し,適切に動作するには,すべてのブロックコンポーネントが完成するように,端板組装に接続する必要があります.

IC660EBA026の技術仕様
