| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC660EBA100 |

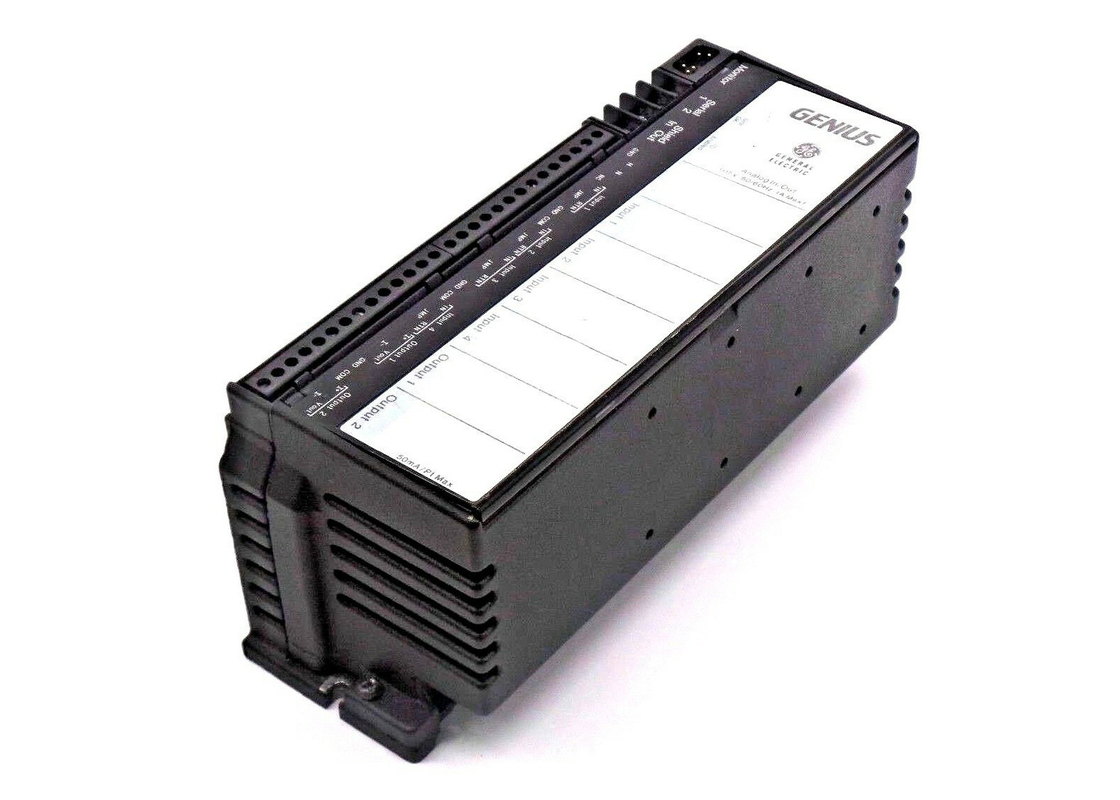

Ge Fanuc IC660EBA100, 4 つの入力と 2 つの出力を持つ入力 / 出力モジュール
IC660EBA100モジュールは,GE Fanucの入力/出力モジュールで,4つの入力と2つの出力があります. 2つのブロックバージョンで提供されています. 115 VACの入力/出力ブロックと24/48 VDCの電圧/電流ブロックがあります.4入力 / 2出力アナログブロックの各回路, 次のアナログ範囲で信号を送信できる:
-10V DCから+10V DC
-5V DCから+5V DC
0〜5V DC
0〜10V DC
4〜20mA/1〜5ボルト DC
上記の信号範囲におけるこの柔軟性により,モジュールブロックは,出力装置と入力装置の両方の幅広い配列で使用することができる.
ブロックの動作を指示する LED インジケーターをブロックに表示します.ブロックが故障を起こす場合,OK LEDが点滅して既存の故障を表示します.ブロックは,さらなる損傷につながる危険発生を防ぐために,モジュールの出力を切断することで予防措置をとります.. この入力/出力モジュールは,任意の位置にマウントすることができます. 十分な熱消耗のために,垂直マウントが好ましいです.
ブロックの間を約1.5インチ,各ブロックの上下を3インチ開いておくことが推奨されます.これはブロックの電子部品を簡単に取り外し,特にワイヤがバンドルされているときにワイヤリングのためにより多くのスペースを提供します..
閉ざされた場所に設置されている場合,十分な冷却スペースを残すことが重要です.過熱は電子部品に有害である可能性があることを忘れないでください.I/Oブロックへの接続は,Belden 9182ケーブルを使用して行われます.. 設定のために,ハンドホールドモニターはブロックに接続され,電源が入れられます. その後,一連の設定プロンプトが実行されます. 最後に,設定を開始するために I/O ブロックにデバイス番号が割り当てられます.
フィールドワイヤリング中に,I/Oブロックは,スクリューを固定および解除するための標準のスクリュードライバーを使用して操作されます.各端末には1つのAWG #12または2つのAWG #14ワイヤが収容できます.推奨される最小のワイヤサイズは,AWG #22です保護されていないワイヤの先が2インチを超えないことに注意してください.
GE IC660EBA100電子装置は,特定のGEアナログI/Oブロックで動作する電子装置である.この2つの機器は GE Fanuc Automation によって設計され 販売されていますこの特殊な電子装置は,電流電圧98〜132ボルトの範囲で,電流電流電圧115ボルトのノミネートブロック電源で動作する.このブロックは,最大電源10VAで付属しています.GE Fanuc Automation IC660EBA100 電子装置は,すべての互換性のあるアプリケーションで動作するI/Oブロックに必要なすべての電子部品を提供します.この電子装置が使用されると,動作するために必要なすべての接続とポートを備えた端末組立キットが必要です.
GE Fanuc Automation IC660EBA100電子装置は,4つの入力回路と2つの出力回路を搭載したブロックをサポートする.ブロックは,ユニットとI/O接続の状態の状態の更新を与える2 LEDと来ていますブロックからブロックに隔離する電力は1500ボルトで 散熱力は6ワットですGE Fanuc Automation IC660EBA100の電子装置を,危険物質が存在しない清潔な場所に設置することが重要です.この環境の温度は0度から60度までの範囲を超えず,相対湿度は5~95%の範囲でなければなりません.ブロックの熱漂移は,摂氏度あたり典型的な10ppmです. 最大熱漂移は,摂氏度あたり40ppmである.このブロックは,12ビットプラスサインの出力解像度,4ミリ秒の出力更新頻度を有する.ブロックの出力負荷は2000オム以上.
| ブランド | GE Fanuc |
| シリーズ | ジーニアス |
| 部分番号 | IC660EBA100 |
| タイプ | 電子組成 |
| 主要機器 | アナログ I/O ブロック |
| 電源電圧 | 98-132V AC |
| 最大出力 | 10 VA |
| 頻度 | 47〜63ヘルツ |
| 精度 | 0.2% 25°C で全スケールで表示される |
| 決議 | 12ビットプラス記号 |
| 更新頻度 | 4 ms |
| 診断 | そうだ |
| 熱散 | 6 ワット |
