製品説明

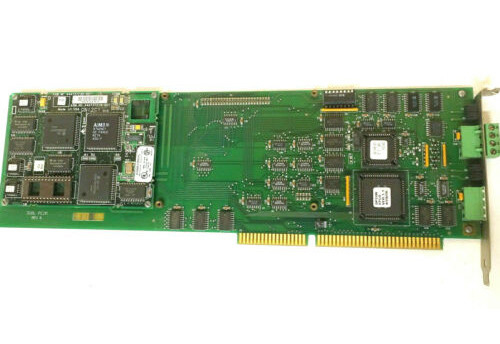

IC660ELB921は、GE Fanuc製のGenius LANインターフェースで使用するために製造されたシングルスロットPCIMカードです。IC660ELB921は、IBM PC/AT/XTファミリー向けのGenius I/Oシステムへのエントリポイントとしても機能します。IC660ELB921は、ハンドヘルドモニターと完全に互換性があり、任意のGE Fanuc Geniusバスコントローラーで使用できます。ロジック電源として、IC660ELB921 PCIMは5V DC電源を必要とします。IC660ELB921は、8,000の入力と8,000の出力ロケーションを使用します。IC660ELB921カードが入力専用として構成されている場合、Geniusブロック情報のみを読み取ることができます。カードの構成が出力専用に設定されている場合、Geniusブロック出力にのみ書き込むことができます。

その対応品であるIC660ELB922とは異なり、PCIM IC660ELB921は、Geniusシリアルバス上のデバイスを制御するための便利な方法を提供する1つのドーターボードのみで販売されていることに注意することが重要です。タスクは、初期化プロセス中にそれに応じて制御され、少なくとも30のバスデバイスのエラーを管理します。このPCIMはATタイプのボードであるため、IC660ELB921をユーザーが開発したマイクロプロセッサシステムに統合することが容易です。すべてのレベルの機械的、電気的、および通信タイミングにおいて、IC660ELB922はすべてのGeniusプロトコルと完全に互換性があります。さらに、そのドーターボードは、Genius FE I/Oバスへの低コストのタップを提供します。これにより、ホストシステムは、Genius I/Oシステムの幅広い診断、高い一貫性、およびノイズ保護を利用してI/Oを管理できます。ドーターボードは、IC660ELB921 PCIMに付属の構成ソフトウェアにより、個別に構成できます。

IC660ELB921について

IC660ELB921 PCインターフェースモジュールは、GE FanucがGenius I-Oシリーズの一部として製造したシングルチャネルPCIMボードです。一度に1つのGeniusバスにのみインターフェースできます。このモジュールは、IBM PC、XT、およびATタイプのパーソナルコンピュータで使用するために作られています。このATタイプインターフェースボードは、さまざまなGenius通信プロトコルおよび通信タイミングとも互換性があります。IC660ELB921 PCインターフェースモジュールは、シングルドーターボードとマザーボードで利用できます。このモジュールに付属の構成ソフトウェアを使用して、マザーボードとは別にドーターボードを構成できます。ドーターボードは、Geniusバスデバイスに個別に接続でき、I/Oシステムの汎用I/Oコントローラーとして機能します。

IC660ELB921シングルスロットPCIMボードは、ドーターボードをIBM互換ホストコンピュータに接続する効率的なマザーボードを備えています。システムのホストバスとの通信に必要なすべての信号をバッファするように作られています。マザーボードが提供するドーターボード制御および監視機能には、ISA互換バックプレーン、低供給電圧レベルの検出、メモリマップによるアドレスデコード、および信号シーケンスが含まれます。各ドーターボードには、ボードと通信プロセスのステータスを示す2つのLEDがあります。マザーボードのメモリ要件は4バイトで、ドーターボードの要件は16 KBです。IC660ELB921 PCインターフェースモジュールには、ユーザーが開発したソフトウェアとPCIM間の高レベルインターフェースを提供する構成ソフトウェアとPCIMソフトウェアライブラリが付属しています。5ボルトDCのロジック電源を使用し、モジュールが正しく機能するためには、公称レベルの10％を超えて変動しないようにする必要があります。インストール中は、適切な冷却を可能にするために、このモジュールと他のモジュールの間に少なくとも1/8インチのスペースを空けてください。

IC660ELB921の技術仕様
