| 起源の場所: | 米国 |
| ブランド名: | GE |
| 証明: | CE |
| モデル番号: | IC693ALG223C |

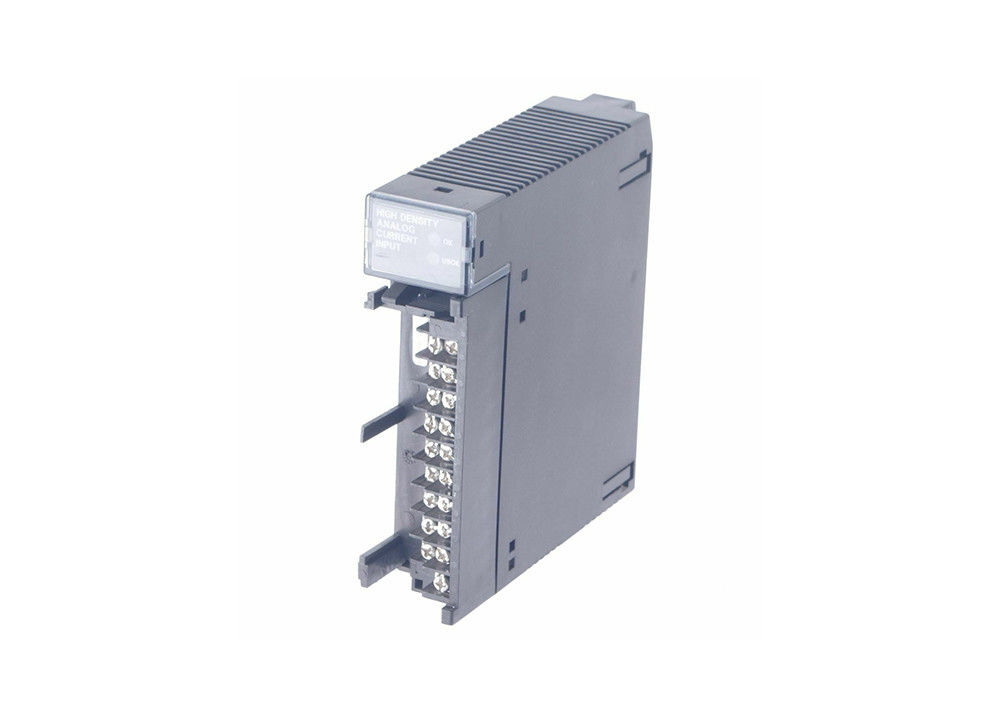

IC693ALG223は、16チャンネルを提供するPACSystems Series 90-30 RX3iアナログ電流入力モジュールです。モジュールの16の独立したシングルエンドチャンネルは、次の3つの範囲のいずれかに設定できます。4～20 mA、0～20 mA、または4～20 mA拡張。高アラームと低アラームの両方が各範囲で利用可能です。拡張範囲では、IC693ALG223モジュールは、4～20 mAアプリケーションでオープンワイヤ障害検出による入力電流を検出するための低アラーム制限を設定できます。高アラーム通知もユーザーが設定できます。さらに、このモジュールは、CPUへの電源状態を含むステータスを報告します。IC693ALG223は、RX3iまたはSeries 90-30システムでシリアルコネクタを提供する任意のI/Oスロットで使用できます。
に固有のIC693ALG223モジュールでは、コントローラバックプレーンの5 VCDバスから120 mAが消費されます。また、ユーザーが供給する+24 VDC電源からの65 mAプラス電流ループが必要です。更新レートは6 msが標準で、250 VAC連続または1分間1500 VACの絶縁を備えています。アクティブチャンネルをスキャンする場合、スキャンされるチャンネル数はシリアル順に完了します。アナログ値はコンバータの全範囲にわたってスケーリングされ、工場校正によりビットあたりのアナログ値が調整されます。RX3iラックは、このモジュールに関連付けられたファームウェアのアップグレードをサポートしますが、90-30ラックは含まれません。IC693ALG223には、操作とトラブルシューティングを支援するために、ON、OFF、FAILを発信するLEDステータスライトも装備されています。
| チャンネル数: | 1～16選択可能 |
| 入力電流範囲: | 0～20 mA、4～20 mA、および4～20 mA拡張 |
| 校正:: | 4 µA/カウントまたは5 µA/カウントに工場校正済み |
| 更新レート: | 13ミリ秒（全16チャンネル） |
| 入力フィルタ応答: | 19 Hz |
| 消費電力: | +5 Vバスから120 mA、または+24 Vバスから65 mA |
| ブランド | GE Fanuc |
| シリーズ | Series 90-30 |
| 部品番号 | IC693ALG223 |
| 範囲 | 4-20 mA、0-20 mA |
| 精度 | 25℃で0.25% |
| 製品説明 | アナログ電流入力 |
| 外部電源 | 24 VDC |
| 製品説明 | アナログ電流入力 |
| チャンネル数 | 16 |
| 絶縁 | フィールドからロジック側へ1500ボルトRMS |
| 更新レート | 全チャンネル13 ms |
| 4-20 mAでの解像度 | 4マイクロアンペア |
| 0-20 mAでの解像度 | 5マイクロアンペア |
| 入力インピーダンス | 250オーム |
| 入力フィルタ応答 | 200ヘルツ |
| 内部消費電力 | 5 VDCで120 mA、65 mA、ユーザー供給24 VDC |
