エマーソンSP2403 3段階380/480 VAC 20 HPの正常な義務29 AMP IP 20の評価50/60のHZの開ループのベクトルCTRL。

エマーソンSP2403 3FAZE 380/480 VAC 20HP 正常用 29AMP IP 20 評価 50/60Hz オープンループベクトル CTRL

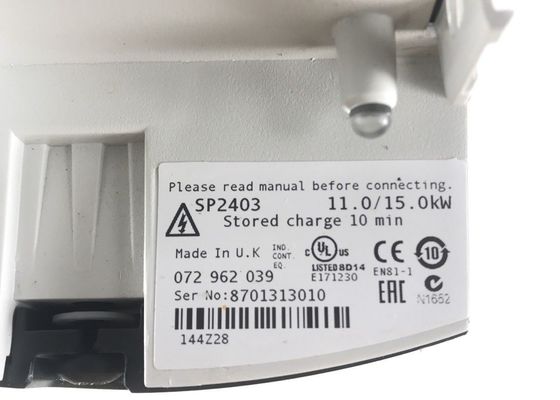

制御技術 SP2403 概要

SP2403 ユニバーサル AC ドライブは,制御技術 SP シリーズの一部です.最大連続出力電流は 29A で,名乗電力は 400V で r 15kW です.460Vでドライブは20HPモーターを動かすことができ,ピーク電流は31AですSP2403ドライブは,開閉ループシステムでも動作できます.


特徴
出力電流の高速作用電子短回路保護装置は,故障電流を定数出力電流の5倍以上の範囲に制限し,電流を約20μsで中断する.他のショート回路保護は必要ありません.ドライブはケーブルとモーターの両方の過負荷保護を提供します. そのためには,モーターの電流をモーターに適合するように設定する必要があります.例えば, 400 V の名目 AC 供給電圧を持つ 3 kHz の周波数は,最大ケーブル長さは 660 フィートです抵抗値は19Ωで,最大瞬時電力は33.1kW. 60sの平均電力は19.3kWである.


正常用では,最大許容可能な連続出力電流 @ 40°C (104°F) の環境では,電力と電流の評価値は 15 kW と 20 hp です.3kHzのスイッチ周波数における最大許容可能な連続出力電流 (A) は294kHzでは27.2A,6kHzでは23.2A,8kHzでは20.0A,12kHzでは15.0A,16kHzでは11.8A


重荷用では,スイッチ周波数の最大許容可能な連続出力電流は,3kHzでは25.0A,4kHzでは23.7A,6kHzでは19.9A,8kHzでは16.9A,12kHzでは12.8A,10kHzでは19.9Aである.1A 16kHzで.


利点
SP2403の現在の限界パラメータのデフォルト設定は,オープンループの 150.1%,閉ループベクトルの 175%. サーボの現在の限界パラメータのデフォルト設定は 161.2 %.


SP2403の使い方
Unidrive SPシリーズは,非常に多様なアプリケーションと電力要件を持っています.彼らは非常に柔軟なドライブであり,電力範囲も持っています.コントロール・テクニクス/Nidec このシリーズは,ドライブ設計により世界レベルの信頼性を持っていると判断しています搭載されたブレーキ制御装置とブレーキ抵抗装置を含む.SP2403 を実行するためにPLC システムを導入する必要ではなく,ドライブのスケールを増やすためにドライブと組み合わせて使用できます..
