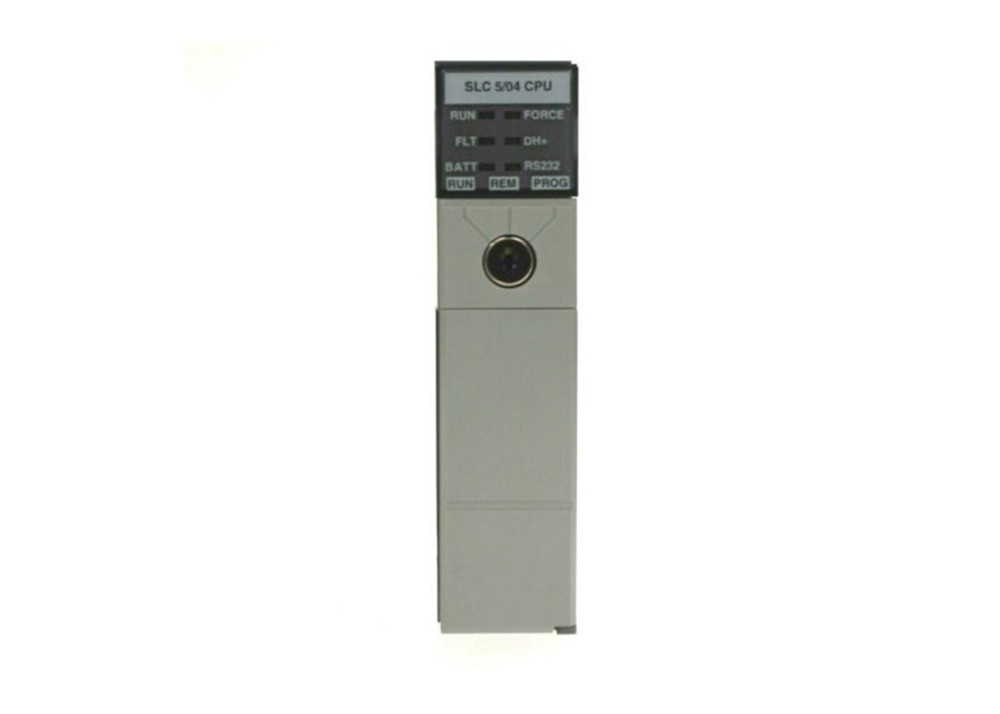

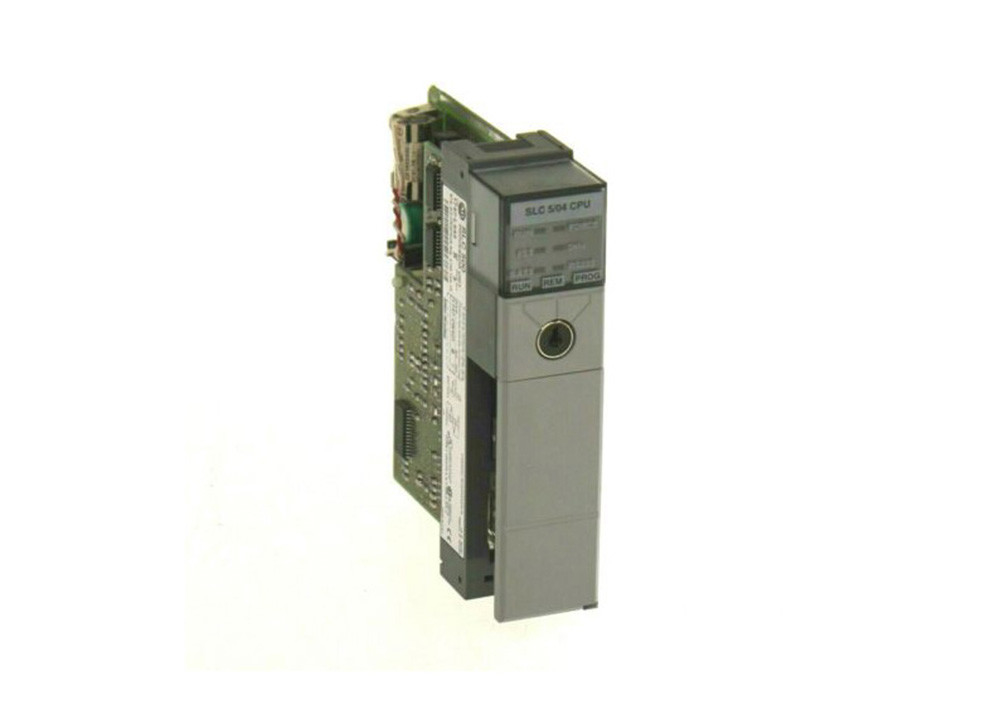

AB 1747-L543 コントローラーSLC 500 モジュラーハードウェアのためのモジュール
1747-L543に関する技術仕様
| 製造者 |
ロックウェル・オートメーション |
| ブランド |
AB |
| 部品番号/カタログ番号 |
1747-L542 |
| シリーズ |
SLC 500 |
| インプット |
4096 |
| モジュールの種類 |
SLC 5/04 プロセッサ |
| 生産量 |
4096 |
| プログラミングソフト: |
RSLogix500 ソフトウェア |
| アナログ I/O |
480 |
| 記憶力 |
最大 64 KB バッテリー付き RAM |
| プログラムスキャン時間 |
0.9 ms/K |
| ユーザーメモリ |
64千語 |
| I/O・シャシー |
3 |
| シャーシ・モジュール・スロット |
30 |
| I/O スキャン時間 |
0.225ミリ秒 |
| コミュニケーション |
データハイウェイプラス (DH+),RS-232 |
| バックアップメモリ |
1747-M13 |
| 動作温度 |
0~60°C |
| バッテリーバックアップメモリ: |
はい 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
約1747年~543年

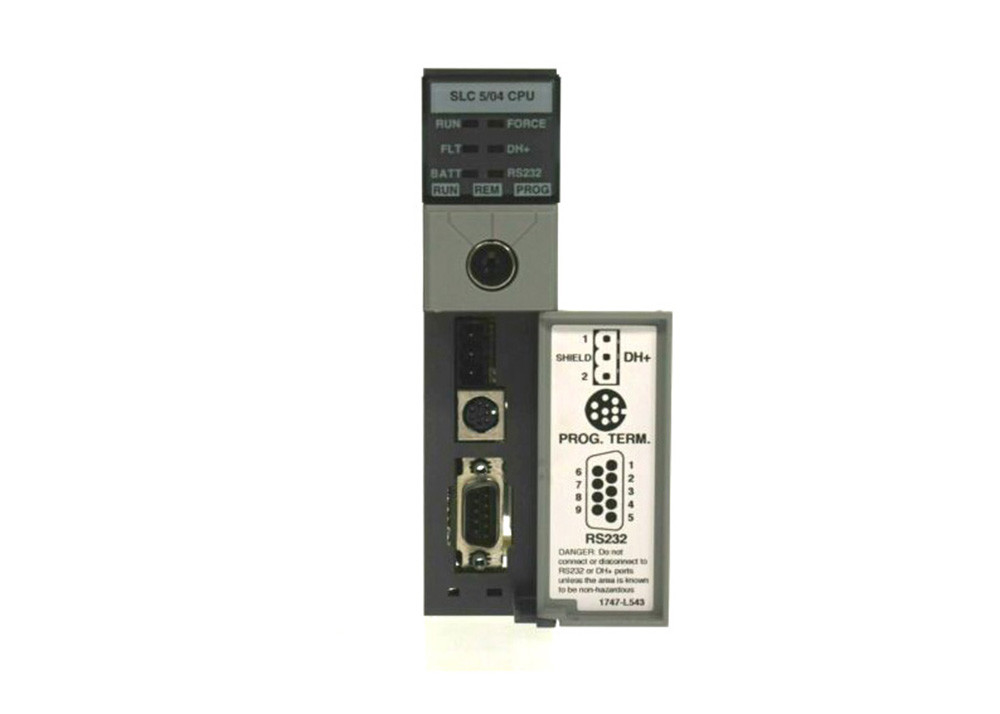

AB 1747-L543は,SLC 500プロセッサである.このハードウェアは,それぞれ最大離散入力および出力容量が4096のプロセッサである. 64Kの単語の統合メモリを有し,特定の60K文字はデータとプログラムと 4K文字はデータのみです.また,Flash EPROMバックアップメモリと107のプログラミングインストラクションが付属している.1747-L543プロセッサの64KBのRAMはバッテリーでサポートされている.1747-L543のI/Oシャシは最大3KBである.最大30個のI/Oモジュールスロットこのプロセッサの通信ポートはDH+ポートとRS-232ポートである. 1747-L543には,強制I/O,実行,CPU障害,RS-232およびDH+のステータスLEDも搭載されている.
1747-L543プロセッサのプログラムスキャン時間は平均0.9ミリ秒/Kで,典型的なI/Oスキャン時間は0.225ミリ秒で,ビット実行は0.37μsである.20ミリ秒から3秒間の電源喪失後のプログラムスキャン待ち時間もあります1747-L543は,また,電源の負荷に依存している. 5 ボルトDCで1Aと24 ボルトDCで125mAのバックプレーン電流で動作する. 動作ショックは30G,2の加速に耐えられる.5G 57〜2000ヘルツで,ピークからピークまでの0.015インチの移動で,5〜57ヘルツで,不凝縮相対湿度は5〜95%貯蔵温度は -40~85°C0度から60度までの温度です
1747-L543 SLCは,SLC 5/04コントローラで,5/04プロセッサの3つの変種の中で最も高いメモリ容量を持っています.このプロセッサは64KBのユーザメモリを統合しています. 4096の入力と出力を処理するサイズです.モジュール状態の迅速な診断を可能にする統合されたフロントパネルインジケーターが含まれています.
1747-L543の適用範囲は,中型から大型の制御アプリケーションです.このプロセッサは分散型I/Oトポロジーをサポートしており,これはプロセスの制御領域全体に広く分散したI/O信号を集中的に制御するための実証されたアーキテクチャです.SLCラックは,これらのIO信号の近くに設置され,長いケーブル走行とプロセッサの複数の使用の必要性を排除する.プロセッサの代わりに,通信スキャナーが各分散型IOラックにインストールされ,通信アダプタがCPUが所在するラックにインストールされます..
1747-L543は,RSLogix500プログラミングソフトウェアと互換性があります.このソフトウェアは,コントローラ,IOモジュール,インテリジェントと特殊モジュール. Windows 2000, XP, Vista, 7, 8 および 10 オペレーティング システムにインストールできます. SLC 製品ファミリーは廃止された製品ファミリーですが,ABは,すべてのMicrosoftオペレーティングシステムに互換性のある最新バージョンをリリースしました.
This processor is capable of being programmed to perform basic control requirement through the basic bit logic instructions while it is also capable of performing advanced applications such as Proportional-Integral-Derivate (PID) controlsこのプロセッサは直感的な診断バッファを搭載し,オンラインに接続すると,故障の詳細と情報が提供されます..
