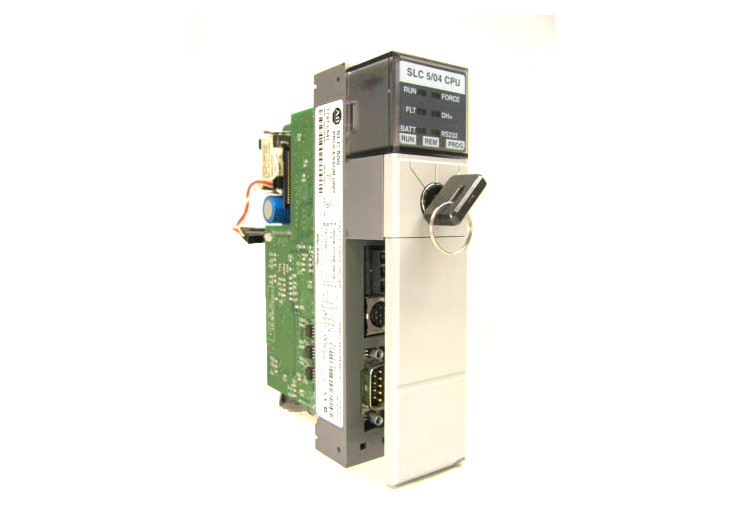

アレン ブラッドリー1747-L541のSLC 500のモジュラー ハードウェア、コントローラー モジュール
詳細製品概要
| ブランド: |
ab |
モデル: |
1747-L541 |
| シリーズ: |
SLC 500 |
ユーザーメモリ: |
16,000ワード |
| 入力/出力のシャーシ: |
3 |
シャーシ モジュール スロット: |
30 |
| 入力/出力スキャン時間: |
0.225ミリ秒 |
コミュニケーション: |
データ ハイウェーのプラス（DH+）、RS-232 |
| ハイライト: |
5V DCデジタル私Oモジュール, PLCはリレー出力モジュールを隔離した, PCMのソリッド ステート マイクロコンピューター モジュール |
AB 1747-L541、SLC 500モジュールハードウェア、コントローラーモジュール
1747-L541の技術仕様
| メーカー |
Rockwell Automation |
| ブランド |
AB |
| 部品番号/カタログ番号 |
1747-L541 |
| シリーズ |
SLC 500 |
| 入力 |
4096 |
| モジュールタイプ |
SLC 5/04プロセッサ |
| 出力 |
4096 |
| プログラミングソフトウェア: |
RSLogix500ソフトウェア |
| アナログI/O |
480 |
| メモリ: |
最大16 KB、バッテリーバックアップRAM |
| プログラムスキャン時間 |
0.9 ms/K |
| ユーザーメモリ |
16,000ワード |
| I/Oシャーシ |
3 |
| シャーシモジュールのスロット |
30 |
| I/Oスキャン時間 |
0.225ミリ秒 |
| 通信 |
Data Highway Plus (DH+), RS-232 |
| バックアップメモリ |
1747-M13 |
| 周囲温度 |
0～60度摂氏 |
| キーワードあたりのプログラムスキャン時間 |
0.9ミリ秒 |
| バッテリーバックアップメモリ: |
はい; 1747-BA |
| UPC |
10662468653029 |
| UNSPSC |
32151705 |
1747-L541について
AB 1747-L541は、1747-L541、L542、L543コントローラーを含むSLC 500シリーズの一部であるSLC 5/04プロセッサです。これは、より高速な通信と短いプログラム実行時間で強化された高性能プロセッサです。SLC 5/04には16K、32K、または64Kワードのメモリが付属しており、最大4096の入出力ポイントを制御できます。
通信のために、1747-L541には、拡張メッセージング機能と高速通信をサポートするDH+チャネルが内蔵されています。また、DF1無線モデム、DH-485、ASCII、Modbus RTU通信をサポートするためのRS-232チャネルも備えています。プログラミングには、高度な数学命令とさまざまな追加命令が含まれています。また、リモートI/O、DeviceNetパススルー、および間接アドレッシングもサポートしています。

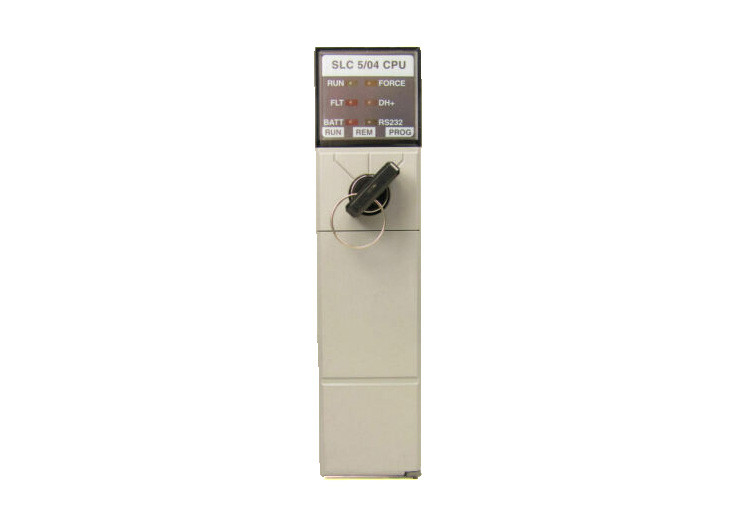

1747-L541のキーワードあたりの標準プログラムスキャン時間は0.9ミリ秒、標準I/Oスキャン時間は0.225ミリ秒です。5ボルトDCで1アンペア、24ボルトDCで200mAのバックプレーン電流負荷が必要です。1ミリ秒の選択可能なタイミング割り込み（STI）と0.5ミリ秒の個別入力割り込み（DII）があります。プログラムとデータテーブルの保存には、64 KBのメモリを備えた1747-M13フラッシュベースのメモリデバイスを使用します。SLC 5/04には、実行、リモート、またはプログラムモードを選択するためのフロントパネルの3ポジションキースイッチが含まれています。1747-L541 SLC 504には、トラブルシューティングと診断用のRUN、FLT、BATT、FORCE、DH+、およびRS-232 LEDステータスインジケーターがあります。SLC 500シリーズのプロセッサは、HVAC制御、SCADA、およびマテリアルハンドリングなどのアプリケーションで優れた設置実績を持つ、シンプルで費用対効果の高い設計を採用しています。
AB 1747-L541は、最大4096の入出力を処理するように設計された、16 KBのユーザーメモリを内蔵したSLC 5/04コントローラーです。このコントローラーは、モジュールスタイルのSLC 500プログラマブルロジックコントローラー（PLC）に属しています。
1747-L541は、CPUラックの通信アダプターとIOラックの通信スキャナーを使用することで、分散IOアプリケーションを実装できるため、中規模アプリケーションでの使用に最適です。RS232やData Highway Plus（DH+）などの内蔵通信ポートは、ABまたはサードパーティ製品のヒューマンマシンインターフェース（HMI）、AB FactoryTalk Viewなどの監視制御およびデータ取得（SCADA）またはサードパーティSCADAシステムでの使用に最適です。RS232通信ポートは、DF1およびDH485ピアツーピアトポロジ用に構成可能であり、DH+通信は拡張距離およびマルチドロップトポロジをサポートします。
または、RS232通信ポートは、1761-NET-AICと組み合わせて使用して、シリアルポートをマルチドロップネットワークに接続することもできます。通信ポートのデフォルト設定は、RS232ポートではハンドシェイクなし、19.2 Kbaud、CRCエラーチェック、重複パケット、検出オン、パリティなし、Data Highway Plus（DH+）では57.6 Kbaud、ノードアドレス=1です。
1747-L541コントローラーは、電子バックプレーンへの取り付けと接続のためにSLC 500ラックが必要です。また、電子バックプレーンを介してプロセッサの内部回路に電力を供給するために、システム電源も必要です。
このコントローラーは、米国およびカナダの安全基準にULリストされ、CEに準拠し、C-Tickマークが付いています。
