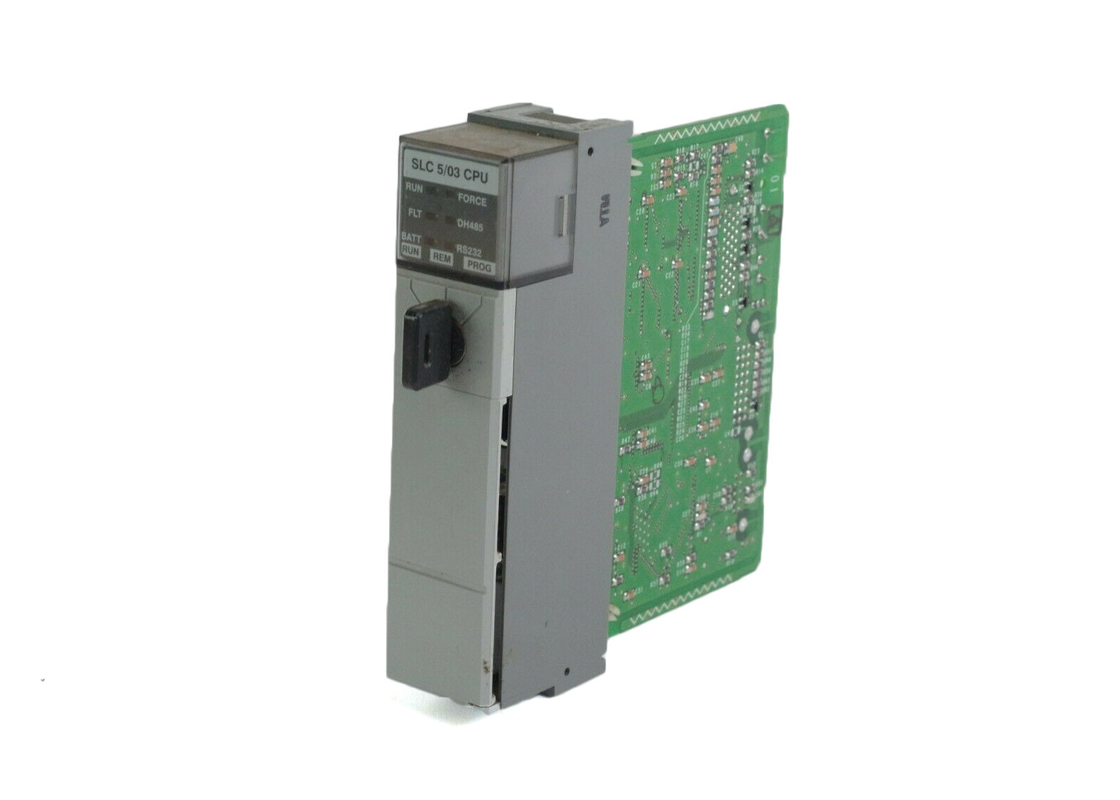

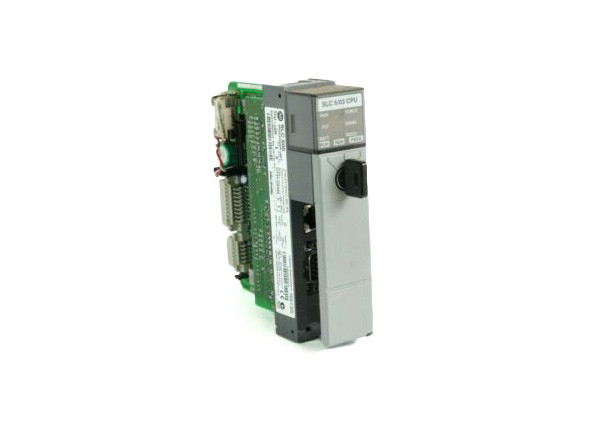

アレン ブラッドリー1747-L532のSLC 5/03のコントローラー モジュール、SLC 500のモジュラー ハードウェア

AB 1747-L532 は、SLC 500 システムの一部である SLC 5/03 プロセッサです。小型でシンプルなポケットサイズのプロセッサです
小規模なプロセス制御、マテリアル ハンドリング、HVAC 制御など、幅広い用途に使用できます。PLC-5 プロセッサベースの
高度な命令セット。スタンドアロンにすることも、SCADA アプリケーション用のシステム全体に分散させることもできます。

1747-L532 プロセッサには、データ/プログラム用に 12K ワード、データのみ用に 4K ワードの合計 16K ワードのユーザー メモリがあります。まであります
4096 の入力、4096 の出力、および 480 のローカル アナログ I/O。キーワードあたりのプログラム スキャン時間は 1 ミリ秒です。1747-L532 にはバックプレーンがあります
5 ボルト DC で 500 mA、24 ボルト DC で 175 mA の電流。最大 30 のモジュール I/O スロットを備えた最大 2 つのローカル I/O シャーシがあります。
ローカル I/O シャーシ内。

通信には、1761-NET-AIC コンバータへの接続用に構成できる DH-485 および RS-232 ポートを使用します。プログラミングについては、
1747-L532 は RSLogix 500 ソフトウェアをサポートします。標準のバッテリ バックアップ式 RAM とフラッシュ バックアップ メモリを備えています。このプロセッサーにより、
リモート I/O スキャナ モジュールと DeviceNet スキャナ モジュールをインストールして、ユニバーサル リモート リンクまたは DeviceNet ネットワーク経由で I/O を構成できます。

1747-L532 プロセッサは、0.44 ミリ秒のビット命令実行時間と、競合他社のシステム全体の 10 倍を提供します。
オンライン プログラミング、フラッシュ メモリのアップグレード、浮動小数点演算、組み込みのリアルタイム クロック、
キースイッチ、カレンダー。1747-L532 は、摂氏 0 ～ 60 度で動作する清潔で乾燥した産業環境での使用を意図しています。
温度と 30G の動作衝撃。

1747-L532 プログラマブル ロジック コントローラ (PLC) は、SLC 5/03 コントローラとも呼ばれる SLC 500 プロセッサです。このコントローラーは
AB 製の Modular Style SLC 500 シリーズで使用するために設計されています。この特定のコントローラーは、
簡単なユーザー プログラムから複雑な制御ロジックまで、あらゆるユーザーが構築できるようにする基本的および高度な命令を実装します。

これらの命令には、ビット、タイマー、コントローラー、比較、基本演算、移動、コピー、ビット シフト、シーケンサー、ジャンプ、サブルーチン、
メッセージング、STI、FIFO/LIFO、PID、高度な数学およびトリガー命令。

このコントローラーの統合通信ポートは、ピアツーピア用に DF1 または DH485 として構成できる単一の RS232 ポートです。
アプリケーション。RS232 のデフォルト設定は DF1 全二重、ハンドシェイク無効、通信速度 19.2Kbaud、CRC エラーです。

チェック、重複パケット検出がオン、パリティがなしに設定されています。また、RSLinx 通信ツールで自動検出される場合もあります。
自動構成ドライバー モード。チャネル 1 DH485 ポートのデフォルト設定は、19.2 Kbaud およびノー​​ド アドレス = 1 です。

この SLC 5/03 プロセッサの統合メモリは 16KB です。このコントローラは、バックアップ メモリへのプログラムの書き込みをサポートし、自動化を可能にします。
電源再投入時のユーザー プログラムのロード。これにより、統合 1747-BA が排出されたときに PLC プログラムが不要に削除されるのを防ぎます。
このバッテリーには、バッテリーの電源状態を示す LED インジケーターが装備されています。

このコントローラは、SLC 500 製品の共通プログラミング ソフトウェアである RSLogix 500 プログラミング ソフトウェアを使用して設定されます。
家族。
