詳細情報 |
|||
| ブランド: | ab | モデル: | 1747-L531 |
|---|---|---|---|
| シリーズ: | SLC 500 | モジュールタイプ: | SLC 5/03 プロセッサ |
| 入力/出力スキャン時間: | 0.225ミリ秒 | バックプレーンの流れ(DC 5ボルトの): | 500のmilliamps |
| 記憶:: | 8 KBまでの電池の支持RAM | アナログ入力/出力: | 180 |
| プログラミング ソフトウェア:: | RSLogix500ソフトウェア | 保証: | 1年 |
| ハイライト: | 5V DCデジタル私Oモジュール,PLCはリレー出力モジュールを隔離した,PCMのソリッド ステート マイクロコンピューター モジュール |
||
製品の説明

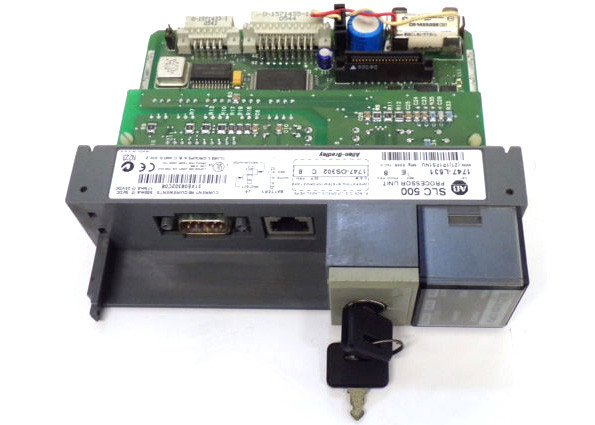

AB 1747-L531、SLC 5/03プロセッサモジュール8KメモリDH-485およびRS-232/DH-485ポート
1747-L531の技術仕様
| メーカー | ロックウェルオートメーション |
| ブランド | ab |
| 部品番号/カタログ番号 | 1747-L531 |
| シリーズ | SLC 500 |
| 入力 | 4096 |
| モジュールタイプ | SLC 5/03プロセッサ |
| 出力 | 4096 |
| プログラミングソフトウェア: | rslogix500ソフトウェア |
| アナログI/O | 180 |
| メモリ: | 最大8 kb、バッテリーバックラム |
| プログラムスキャン時間 | 1 ms/k |
| ユーザーメモリ | 8,000語 |
| I/Oシャーシ | 3 |
| シャーシモジュールスロット | 30 |
| I/Oスキャン時間 | 0.225ミリ秒 |
| コミュニケーション | DH485、RS-232 |
| バックアップメモリ | 1747-M13 |
| 周囲温度 | 摂氏0〜60度 |
| バックプレーン電流(5ボルトDC) | 500ミリヤンプ |
| バッテリーバックアップメモリ: | はい; 1747-ba |
| UPC | 10662072666279 |
約1747-L531
AB 1747-L531は、SLC 500モジュラーハードウェアスタイルシリーズに属するSLC 5/03プロセッサタイプモジュールです。大規模で複雑な分散型システムへの小さなシンプルなスタンドアロンシステムを含む、多種多様な機能を実行するために構築されています。スループットを実行するように設計されており、アナログ、デジタル、インテリジェントI/Oを含む60のさまざまなI/Oモジュールをサポートできます。さらに、最大4,096の出力と入力ポイントを制御できます。 SLC 500モジュラープロセッサ、互換性のあるシャーシ、電源、および含まれているすべての部品の設置手順が付属しています。このモジュールは、C-Tick Marked、Ce Compliant、およびULがカナダおよび米国の安全基準にリストされています。

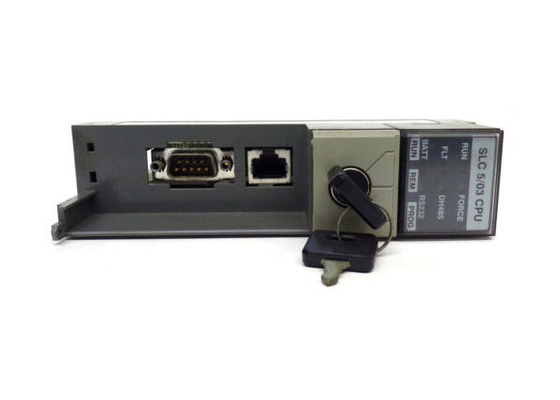

1747-L531モジュラープロセッサには、プログラムに8 k、16 k、または32 Kのメモリサイズがあります。このユーザー構成可能なメモリは、プログラムストレージまたはデータストレージのいずれかに適用できます。ドライブには、約2年間続くバッテリー支援RAMが備わっています。 BATT LEDインジケーターは、交換可能なバッテリーの電圧がしきい値レベルを下回ったときにユーザーにアラートします。統合されたコンデンサのため、バッテリーが切断されたときに、最低30分の電力が利用可能です。新しいバッテリーが30分(30分)以内に古いバッテリーを交換するために設置されている場合、RAMに保存されているデータを保持できます。 1747-L531プロセッサは、DH-485ピアツーピア、コントロールネット、イーサネット、データハイウェイプラス(DH+)、DEVICENET、MODBUS RTUマスター、およびフルデュペックスまたは半分のマスターまたはスレーブDF1、ANCII、RS232ポートを介してDH-Huplexマスターまたはハーフアップレックスマスターまたはスレーブマスター、DH-485を含む通信プロトコルを受信および開始します。そのフロントパネルには、プログラム、実行、およびリモートの3つの操作モードを可能にする3ポジションキースイッチがあります。このキースイッチは、緊急時のスイッチやハードワイヤードマスターコントロールリレーの代わりに使用することはできません。
このコントローラーには、統合された8Kメモリがあり、フラッシュEPROMを使用して拡張できます。必要なメモリモジュールには、最大64kのユーザーメモリをサポートする1747-M13と1747-M15のアダプターソケットがあります。ユーザープログラムをメモリモジュールに保存または焼き付けて、不適切なプログラミング、電気サージ、ノイズによって引き起こされる可能性のある偶発的または不要なプログラム削除を防ぐことができます。メモリモジュールにユーザープログラムを燃焼する際の一般的なルールは、プログラムのサイズがプロセッサメモリサイズを超えてはならないことです。故障したプログラム、特に大きな障害のあるプログラムを燃やさないでください。これには、断層状態と障害の原因がEPROMで燃やされます。
すべてのSLCプロセッサは、rslogix 500プログラミングソフトウェアを使用して構成可能です。このソフトウェアは、はしごプログラミングソフトウェアです。ユーザープログラム、ハードウェア構成はここに実装されており、I/Oの強制などの試運転およびトラブルシューティングツールが利用可能です。統合されたRSLINX通信セットアップツールは、さまざまなAB製品のRSLogix 500の通信ドライバーであり、コントローラーとの間の通信を確立します。
このプロセッサは、Hold-Up Time機能もサポートしています。これは、システム電源への入力電圧が公称範囲を下回った場合でも、限られた時間のプログラミングスキャンを継続するプロセッサの機能を指します。ホールドアップ時間が期限切れになると、CPUは自動的にストップモードに配置されます。これにより、制御アプリケーションでは理想的ではない突然の停止が防止されます。
1747-L531モジュラープロセッサには、プログラムに8 k、16 k、または32 Kのメモリサイズがあります。このユーザー構成可能なメモリは、プログラムストレージまたはデータストレージのいずれかに適用できます。ドライブには、約2年間続くバッテリー支援RAMが備わっています。 BATT LEDインジケーターは、交換可能なバッテリーの電圧がしきい値レベルを下回ったときにユーザーにアラートします。統合されたコンデンサのため、バッテリーが切断されたときに、最低30分の電力が利用可能です。新しいバッテリーが30分(30分)以内に古いバッテリーを交換するために設置されている場合、RAMに保存されているデータを保持できます。 1747-L531プロセッサは、DH-485ピアツーピア、コントロールネット、イーサネット、データハイウェイプラス(DH+)、DEVICENET、MODBUS RTUマスター、およびフルデュペックスまたは半分のマスターまたはスレーブDF1、ANCII、RS232ポートを介してDH-Huplexマスターまたはハーフアップレックスマスターまたはスレーブマスター、DH-485を含む通信プロトコルを受信および開始します。そのフロントパネルには、プログラム、実行、およびリモートの3つの操作モードを可能にする3ポジションキースイッチがあります。このキースイッチは、緊急時のスイッチやハードワイヤードマスターコントロールリレーの代わりに使用することはできません。
このコントローラーには、統合された8Kメモリがあり、フラッシュEPROMを使用して拡張できます。必要なメモリモジュールには、最大64kのユーザーメモリをサポートする1747-M13と1747-M15のアダプターソケットがあります。ユーザープログラムをメモリモジュールに保存または焼き付けて、不適切なプログラミング、電気サージ、ノイズによって引き起こされる可能性のある偶発的または不要なプログラム削除を防ぐことができます。メモリモジュールにユーザープログラムを燃焼する際の一般的なルールは、プログラムのサイズがプロセッサメモリサイズを超えてはならないことです。故障したプログラム、特に大きな障害のあるプログラムを燃やさないでください。これには、断層状態と障害の原因がEPROMで燃やされます。
すべてのSLCプロセッサは、rslogix 500プログラミングソフトウェアを使用して構成可能です。このソフトウェアは、はしごプログラミングソフトウェアです。ユーザープログラム、ハードウェア構成はここに実装されており、I/Oの強制などの試運転およびトラブルシューティングツールが利用可能です。統合されたRSLINX通信セットアップツールは、さまざまなAB製品のRSLogix 500の通信ドライバーであり、コントローラーとの間の通信を確立します。
このプロセッサは、Hold-Up Time機能もサポートしています。これは、システム電源への入力電圧が公称範囲を下回った場合でも、限られた時間のプログラミングスキャンを継続するプロセッサの機能を指します。ホールドアップ時間が期限切れになると、CPUは自動的にストップモードに配置されます。これにより、制御アプリケーションでは理想的ではない突然の停止が防止されます。
![]()
![]()
