詳細情報 |
|||
| ブランド: | ab | モデル: | 1747-L514 |
|---|---|---|---|
| シリーズ: | SLC 500 | 製品説明:: | SLC 500モジュラー様式ハードウェア プロセッサの単位 |
| プログラムメモリ: | 4k | メモリタイプ:: | コンデンサーに支えられるランダム アクセス メモリ |
| 入力/出力スキャン時間: | 2.6ミリ秒 | 入力/出力のシャーシ: | 3 |
| ハイライト: | 5V DCデジタル私Oモジュール,PLCはリレー出力モジュールを隔離した,PCMのソリッド ステート マイクロコンピューター モジュール |
||
製品の説明

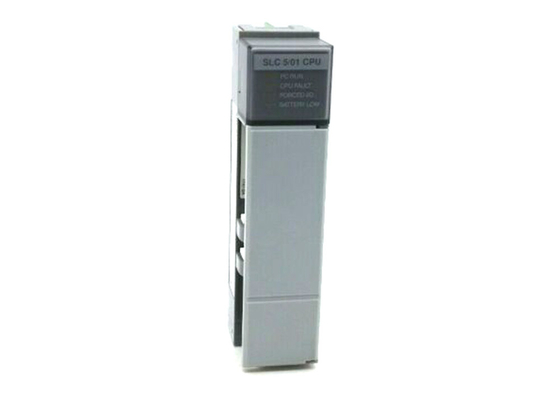

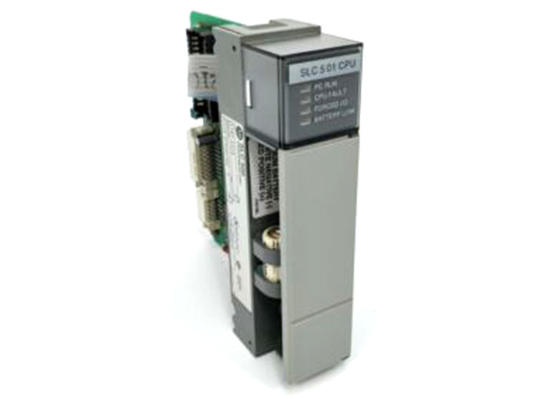

AB 1747-L514、SLC 500プロセッサ、1746シャーシのスロット0
1747-L514の技術仕様
| メーカー | Rockwell Automation |
| 部品番号/カタログ番号 | 1747-L514 |
| ブランド | AB |
| 製品説明: | SLC 500モジュール型ハードウェアプロセッサユニット |
| プログラミングソフトウェア: | RSLogix 500 |
| プログラムメモリ | 4K |
| 最大モジュール数: | 30モジュール |
| メモリタイプ: | コンデンサバックアップRAMメモリ |
| 拡張メモリ: | 1747-M1 - 1 KユーザーワードEEPROM; 1747-M2 - 4 KユーザーワードEEPROM |
| アダプタソケット: | 1747-M5 |
| 命令サポート: | ビット; タイマーとコントローラ; 比較; 基本的な数学; 移動、コピー、ビットシフト; シーケンサー; ジャンプとサブルーチン; |
| 割り当てられたスロット: | スロット0 |
| バックプレーン電流: | 0.090 A at 5VDC |
| シリーズ | SLC 500 |
| モジュールタイプ | SLC 5/01プロセッサ |
| I/O | 最大960 |
| アナログI/O | 480 |
| ユーザーメモリ | 4,000命令 |
| プログラムスキャン時間 | 8ミリ秒 |
| I/Oスキャン時間 | 2.6ミリ秒 |
| I/Oシャーシ | 3 |
| シャーシモジュールのスロット | 30 |
| 通信 | DH-485 |
| バックアップメモリ | EEPROM |
| バックプレーン電流 (5ボルトDC) | 350ミリアンペア |
| バックプレーン電流 (24ボルトDC) | 105ミリアンペア |
| 動作温度 | 0-60摂氏 |
| UPC | 10662073748271 |
1747-L514について
AB 1747-L514は、SLC 500プロセッサユニットです。このモジュールは、SLC 5/01コントローラとも呼ばれ、シングルスロット幅のコントローラです。1746モジュールシャーシのスロット0に取り付けます。4Kのユーザーメモリと組み込みDH-485通信インターフェースが付属しています。
1747-L514は、中小規模の自動化要件での使用を目的として設計されています。最大30個のI/Oモジュールを制御でき、最大3つの1746シャーシに分散できます。このSLC 500コントローラでサポートされているさまざまな通信アダプタを使用して、拡張I/OおよびリモートI/Oシャーシの実装をサポートしています。
1747-L514の電気電流負荷は5VDCで0.090です。最小消費電力は1.75ワットです。このコントローラは、Microsoft Windowsオペレーティングシステムを実行するコンピュータワークステーションにインストールされたRSLogix 500プログラミングソフトウェアを使用してプログラムできます。組み込みDH-485ポートは、1761-NET-AICまたはAdvanced Interface Converter (AIC)モジュールの使用をサポートしています。さらに、SLC 5/01のメモリテーブルは、AB Data Table Accessモジュール (DTAM)を使用してアクセスできます。
1747-L514は、オプションの不揮発性メモリとともにインストールできます。不揮発性メモリは、電気的に消去可能なプログラマブルリードオンリーメモリ (EEPROM) の形式です。互換性のあるEEPROMは、1KユーザーワードEEPROMの1747-M1、4 KユーザーワードEEPROMの1747-M2、1747-M5メモリモジュールアダプタソケットです。EEPROMモジュールは、ランダムアクセスメモリ (RAM) である内蔵メモリに保存されたプログラムを書き込むために使用できます。プログラムを不揮発性メモリに書き込むことで、コントローラが電源サイクルされると、ユーザープログラムが自動的にロードされる可能性があります。
30分間のコンデンサ寿命と2年間の寿命を持つリチウム電池を備えた1747-BAリチウム電池アセンブリを使用して、標準RAMのバックアップ電源を供給します。1747-L514はオプションのEEPROMバックアップを提供し、4Kメモリを使用すると、RSLogix 500プログラミングソフトウェアを使用して最大52個のプログラミング命令を処理できます。1747-L514の最大ビット実行時間は4µs、モジュール全体のスキャン時間は8ms/Kです。一時的な電源喪失の間、モジュール上のプログラムスキャンは、ロードされている電源に応じて20msから3秒かかる場合があります。プログラミングチャネルではスレーブ容量 (受信) でのみ機能できる基本DH-485通信機能を備えています。1747-L514の周囲動作温度範囲は0〜60°C (32〜140°F) で、5〜95%の非結露相対湿度範囲であり、30Gの動作衝撃と57〜2000Hzで2.5Gの振動を維持するように設計されています。1747-L514はC-UL、UL、CE認定を受けており、NEMA標準ICS 2-230産業用ノイズ耐性を提供しています。
1747-L514は、中小規模の自動化要件での使用を目的として設計されています。最大30個のI/Oモジュールを制御でき、最大3つの1746シャーシに分散できます。このSLC 500コントローラでサポートされているさまざまな通信アダプタを使用して、拡張I/OおよびリモートI/Oシャーシの実装をサポートしています。
1747-L514の電気電流負荷は5VDCで0.090です。最小消費電力は1.75ワットです。このコントローラは、Microsoft Windowsオペレーティングシステムを実行するコンピュータワークステーションにインストールされたRSLogix 500プログラミングソフトウェアを使用してプログラムできます。組み込みDH-485ポートは、1761-NET-AICまたはAdvanced Interface Converter (AIC)モジュールの使用をサポートしています。さらに、SLC 5/01のメモリテーブルは、AB Data Table Accessモジュール (DTAM)を使用してアクセスできます。
1747-L514は、オプションの不揮発性メモリとともにインストールできます。不揮発性メモリは、電気的に消去可能なプログラマブルリードオンリーメモリ (EEPROM) の形式です。互換性のあるEEPROMは、1KユーザーワードEEPROMの1747-M1、4 KユーザーワードEEPROMの1747-M2、1747-M5メモリモジュールアダプタソケットです。EEPROMモジュールは、ランダムアクセスメモリ (RAM) である内蔵メモリに保存されたプログラムを書き込むために使用できます。プログラムを不揮発性メモリに書き込むことで、コントローラが電源サイクルされると、ユーザープログラムが自動的にロードされる可能性があります。
30分間のコンデンサ寿命と2年間の寿命を持つリチウム電池を備えた1747-BAリチウム電池アセンブリを使用して、標準RAMのバックアップ電源を供給します。1747-L514はオプションのEEPROMバックアップを提供し、4Kメモリを使用すると、RSLogix 500プログラミングソフトウェアを使用して最大52個のプログラミング命令を処理できます。1747-L514の最大ビット実行時間は4µs、モジュール全体のスキャン時間は8ms/Kです。一時的な電源喪失の間、モジュール上のプログラムスキャンは、ロードされている電源に応じて20msから3秒かかる場合があります。プログラミングチャネルではスレーブ容量 (受信) でのみ機能できる基本DH-485通信機能を備えています。1747-L514の周囲動作温度範囲は0〜60°C (32〜140°F) で、5〜95%の非結露相対湿度範囲であり、30Gの動作衝撃と57〜2000Hzで2.5Gの振動を維持するように設計されています。1747-L514はC-UL、UL、CE認定を受けており、NEMA標準ICS 2-230産業用ノイズ耐性を提供しています。
