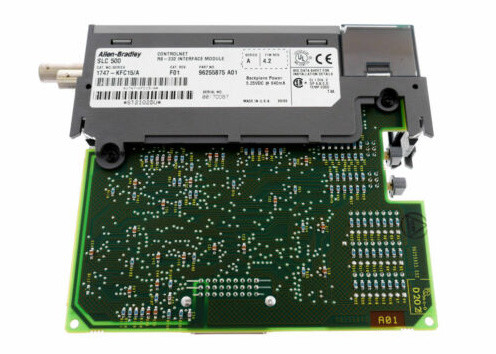

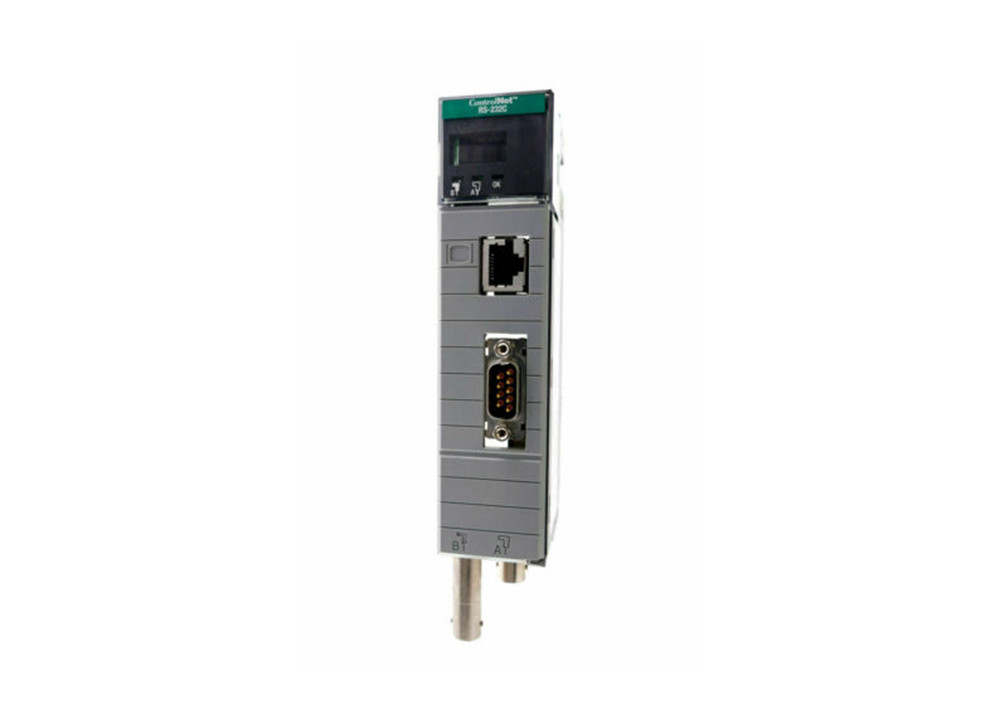

アレン ブラッドリー1747-KFC15のSLC 500 ControlNet RS-232のインタフェース・モジュール

AB 1747-KFC15 は、SLC500 ControlNet RS-232 インターフェイス モジュールです。このモジュールは、ControlNet ネットワークを使用して SLC 500 プロセッサと通信します。AB 1747-KFC15 は、プロセッサのラダー プログラムを調べます。このモジュールには、プログラム動作監視およびプログラム変更ソフトウェアが付属しています。このモジュールは、ControlNet ネットワークと SLC500 プロセッサの RS-232C シリアル ポート間のブリッジです。1747-KFC15 は、その BNC コネクタの 1 つ (チャネル A) または両方の ControlNet ネットワークに接続します。これは、標準の ControlNet 同軸タップを介して接続します。AB 1747-KFC15 には 2 つの接続ポートがあります。RS-232Cシリアルポートとネットワークアクセスポートがあります。RS-232C シリアル ポートは、半二重および全二重の互換性を提供します。どちらも SLC500 プロセッサのシリアル ポートと通信します。ネットワーク アクセス ポートは、ControlNet プログラミング ターミナルをこのモジュールに接続します。これは、ケーブル配線を中断することなく、完全なネットワーク アクセスを実現するためのものです。ネットワーク アクセス ポートが直接処理される場合、シリアル ポートは DF1 プロトコルを使用します。
AB 1747-KFC15 は、モジュールの DIP および回転ボタンで構成可能です。このモジュールはオープン機器です。安全保護を提供するために、動作中にエンクロージャに取り付ける必要があります。このモジュールの動作温度は 32 ～ 140° F です。このモジュールの保管温度は -40 ～ 185° F です。このモジュールの相対湿度は 5 ～ 95% で、結露なきことです。電源を切る前にコネクタを抜かないでください。
