詳細情報 |
|||
| ブランド: | ab | モデル: | 1746-OW16 |
|---|---|---|---|
| シリーズ: | SLC 500 | モジュールタイプ: | デジタル接触の出力モジュール |
| 生産量: | 16 | 現在/出力（120 VAC）: | 1.5 Amps |
| グループごとのポイント: | 8 | 出力タイプ: | N.O. リレー接点 |
| ハイライト: | 240VACはリレー出力モジュールを隔離した,PLCsのソリッド ステート マイクロコンピューター モジュール,ESCPPの肯定的な論理の出力モジュール |
||
製品の説明

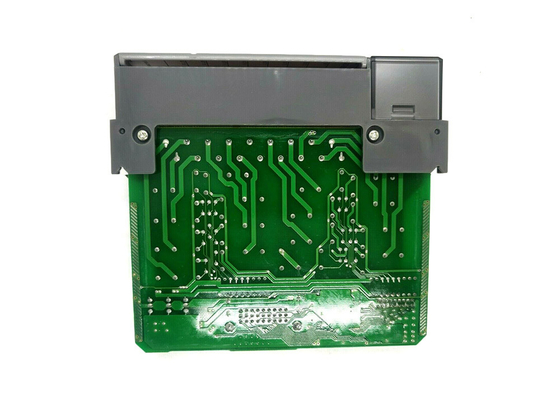

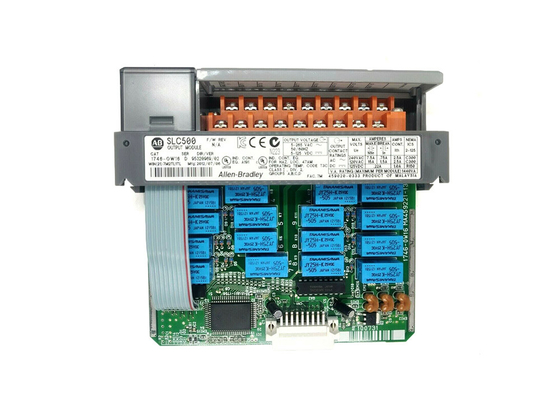

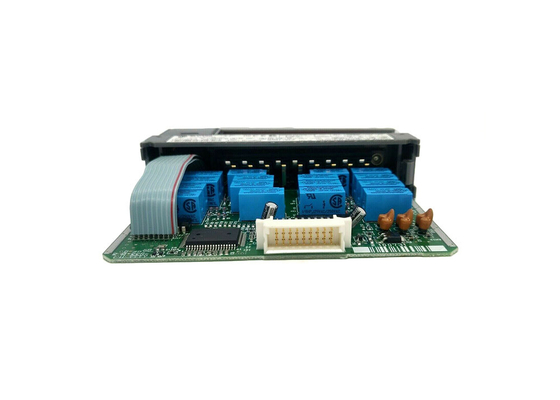

AB 1746-OW16, SLC 500 デジタルコンタクト出力モジュール
1746-OW16に関する技術仕様
| 製造者 | ロックウェル・オートメーション |
| ブランド | AB |
| 部品番号/カタログ番号 | 1746-OW16 |
| シリーズ | SLC 500 |
| モジュールの種類 | デジタルコンタクト出力モジュール |
| 生産量 | 16 |
| 稼働電圧 | 5-265 ウォルト AC または 5-125 ウォルト DC |
| グループ数 | 2 |
| グループごとにポイント | 8 |
| 出力タイプ | N.O. リレー・コンタクト |
| 申請 | リレーコンタクト出力 (8個あたり) |
| 電流/出力 (120 VAC) | 1.5アンパール |
| ステップ応答 | 60ミリ秒入り,2.5ミリ秒出 |
| 電流/出力 (24VDC) | 1.2アンパール |
| UPC | 10662468067079 |
| バックプランの電流 | 170〜180ミリアンプ |
| UNSPSC | 32151705 |
| シグナル遅延,最大抵抗負荷 | オン=10.0 msオフ=10.0 ms |
| プログラミングソフト | RSLogix 500 |
1746年から16年頃
AB 1746-OW16は,SLC 500製品ファミリーで使用されているAB離散出力モジュールである.このモジュールはリレー出力モジュールまたは時折ドライコンタクト出力モジュールと呼ばれます.
このモジュールは,電圧カテゴリが混在しているアプリケーションで使用するのに理想的です. 5 -125 VDCと 5 - 265 VAの範囲のDC電圧などの電圧カテゴリー.2つの (2) 入力グループがあり,1つの (1) 共通の端末があります.このグループ化により,1つのグループがDC電圧で動作し,もう1つのグループはAC電圧で動作する.またDC電圧またはAC電圧入力の両方で使用することもできます.このモジュールの使用は,インターポージング回路の実装の必要性を排除.
120VACで動作すると,断断アンペア評価は15Aで,断断アンペア評価は1.5Aです. 240VACでは,断断アンペア評価は7.5Aで,断断アンペア評価は0.75Aです.交流電流は2.5 A. 125 VDC で動作するときは,コンタクトを発生させる電流は0.22 A,断断電流は1.2 A. 125 VDC で,連続電流は1.0 A,24 VDC で2.0 A.各チャネルに外部に電圧抑制装置を設置することが推奨されます.これらの装置の使用はモジュールに損傷を防止し,モジュールの寿命を延長します.
SLC 製品ファミリーは RSLogix 500 プログラミング ソフトウェアを使用します.このプログラミング ソフトウェアを使用して, 1746-OW16 などのモジュールは構成できます.制御要件を満たす動作のためにパラメータ化されプログラムされている.
AB 1746-OW16はABのSLC 500 ディスクレート出力モジュールである.このモジュールは16 (16) のリレーコンタクト出力があり,2 (2) つのグループがそれぞれ8 (8) 点を共有している.
このモジュールの設置は,化学薬品が密封材料の密封性能を低下させる可能性があるため,化学薬品にさらされない必要があります. 化学的な損傷のために定期的にモジュールを検査してください.
1746-OW16は5 - 125V DCと5 - 265V DCの2つの動作電圧を有する.最大抵抗負荷でオンとオフの両方の状態で10ms信号遅延を有する.1746-OW16は,他のリレー出力モジュールと比較して,より高いバックプレンの電流消費を持っています. 5V DC で 0.17A のバックプレーン電流消費量と 24V DC で 0.18A のバックプレーン電流消費量があります. 5V DC で最低負荷電流は 10 mA です.1746-OW16は最大熱消耗が 5 です.7W.また,モジュールの最大連続電流は16Aである.モジュールごとに連続電流を注意してください. モジュールごとに連続電流を制限し,モジュール電力が1440VAを超えないようにしてください..
1746-OW16は使いやすい.互換性のあるWindowsプログラミングソフトウェアまたはハンドヘルドターミナル (HHT) を使用して設定できます.したがって,コンピュータを使用してモジュールを設定できます.簡単にモジュールにケーブルやジャンパーをワイヤアップすることができます.この製品に付属するスライディングロック,スクリュー,スレッド接続器,または他の接続手段を使用して,モジュールへの外部接続を固定してください.
このモジュールは,電圧カテゴリが混在しているアプリケーションで使用するのに理想的です. 5 -125 VDCと 5 - 265 VAの範囲のDC電圧などの電圧カテゴリー.2つの (2) 入力グループがあり,1つの (1) 共通の端末があります.このグループ化により,1つのグループがDC電圧で動作し,もう1つのグループはAC電圧で動作する.またDC電圧またはAC電圧入力の両方で使用することもできます.このモジュールの使用は,インターポージング回路の実装の必要性を排除.
120VACで動作すると,断断アンペア評価は15Aで,断断アンペア評価は1.5Aです. 240VACでは,断断アンペア評価は7.5Aで,断断アンペア評価は0.75Aです.交流電流は2.5 A. 125 VDC で動作するときは,コンタクトを発生させる電流は0.22 A,断断電流は1.2 A. 125 VDC で,連続電流は1.0 A,24 VDC で2.0 A.各チャネルに外部に電圧抑制装置を設置することが推奨されます.これらの装置の使用はモジュールに損傷を防止し,モジュールの寿命を延長します.
SLC 製品ファミリーは RSLogix 500 プログラミング ソフトウェアを使用します.このプログラミング ソフトウェアを使用して, 1746-OW16 などのモジュールは構成できます.制御要件を満たす動作のためにパラメータ化されプログラムされている.
AB 1746-OW16はABのSLC 500 ディスクレート出力モジュールである.このモジュールは16 (16) のリレーコンタクト出力があり,2 (2) つのグループがそれぞれ8 (8) 点を共有している.
このモジュールの設置は,化学薬品が密封材料の密封性能を低下させる可能性があるため,化学薬品にさらされない必要があります. 化学的な損傷のために定期的にモジュールを検査してください.
1746-OW16は5 - 125V DCと5 - 265V DCの2つの動作電圧を有する.最大抵抗負荷でオンとオフの両方の状態で10ms信号遅延を有する.1746-OW16は,他のリレー出力モジュールと比較して,より高いバックプレンの電流消費を持っています. 5V DC で 0.17A のバックプレーン電流消費量と 24V DC で 0.18A のバックプレーン電流消費量があります. 5V DC で最低負荷電流は 10 mA です.1746-OW16は最大熱消耗が 5 です.7W.また,モジュールの最大連続電流は16Aである.モジュールごとに連続電流を注意してください. モジュールごとに連続電流を制限し,モジュール電力が1440VAを超えないようにしてください..
1746-OW16は使いやすい.互換性のあるWindowsプログラミングソフトウェアまたはハンドヘルドターミナル (HHT) を使用して設定できます.したがって,コンピュータを使用してモジュールを設定できます.簡単にモジュールにケーブルやジャンパーをワイヤアップすることができます.この製品に付属するスライディングロック,スクリュー,スレッド接続器,または他の接続手段を使用して,モジュールへの外部接続を固定してください.
1746-OW16の技術説明
AB 1746-OW16は,SLC 500デジタルコンタクト出力モジュールである.このデジタルコンタクト出力モジュールは,5-265ボルト ACまたは5-125ボルト DCおよび16 N.O. リレーコンタクト出力を持つ.これはリレーコンタクト出力 (8 共通) アプリケーション向けです.
