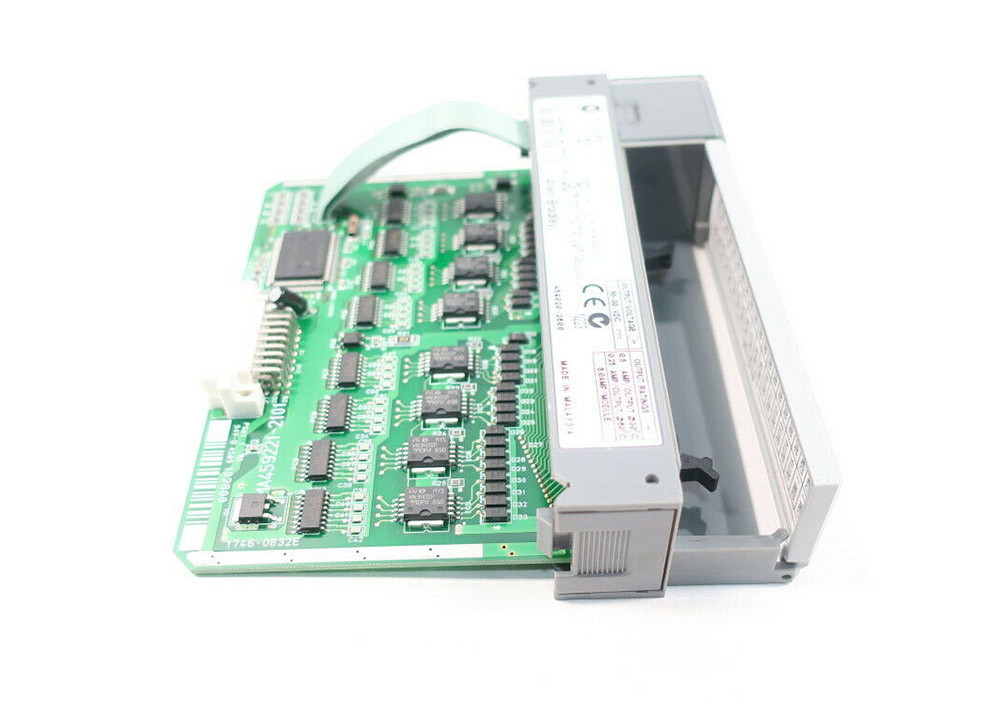

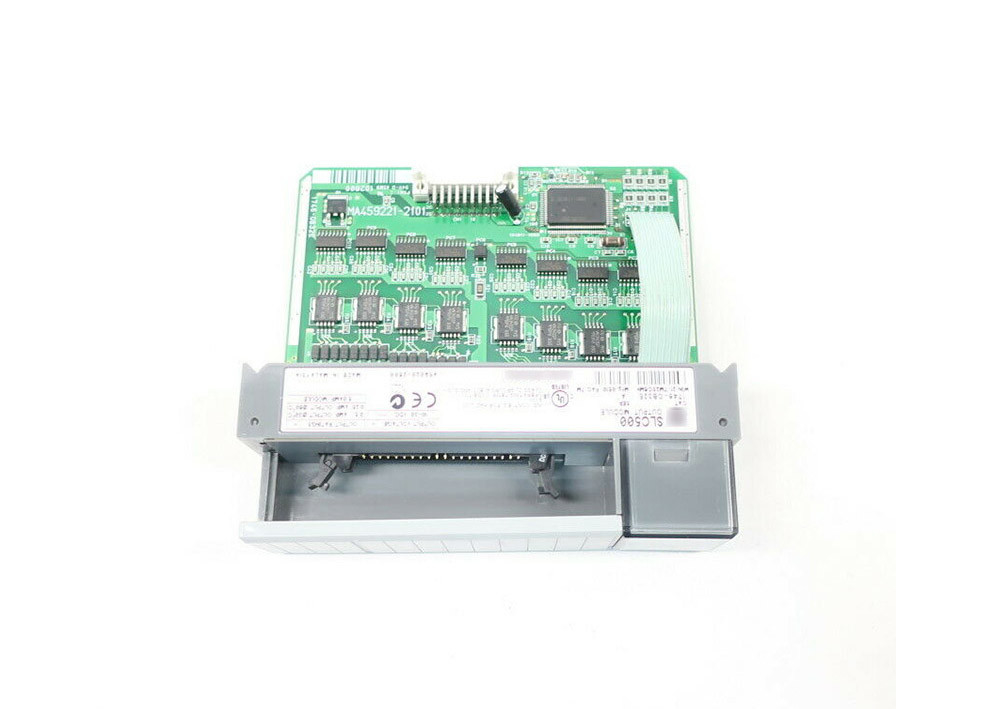

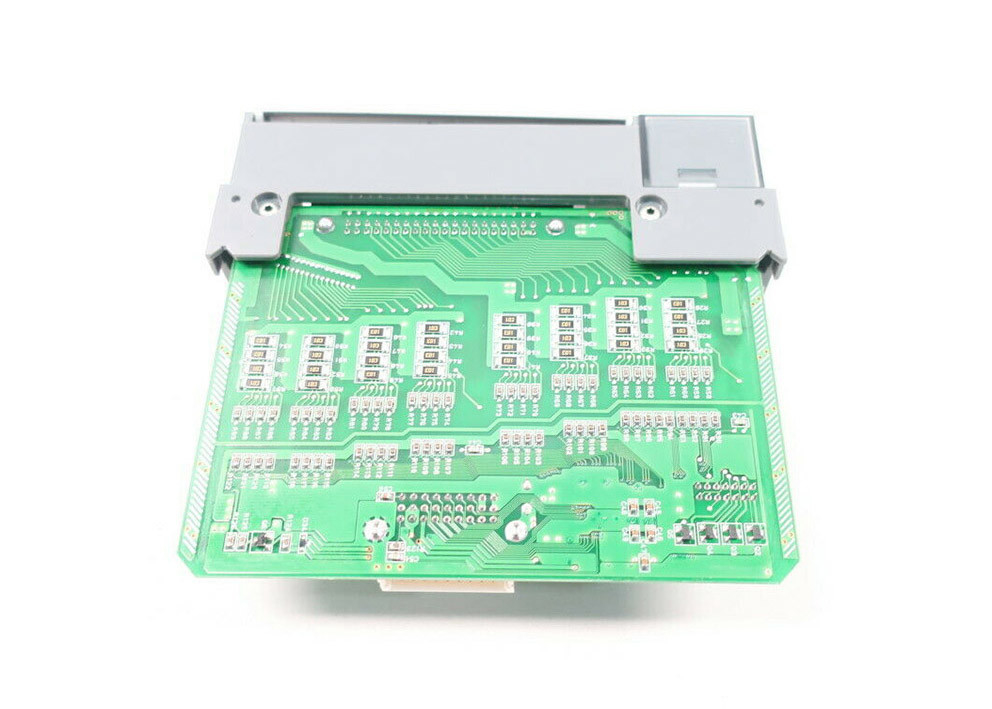

AB 1746-OB32, SLC 500 デジタル DC 出力モジュール, 24VDC
1746-OB32に関する技術仕様
| 製造者 |
ロックウェル・オートメーション |
| ブランド |
AB |
| 部品番号/カタログ番号 |
1746-OB32 |
| シリーズ |
SLC 500 |
| モジュールの種類 |
デジタルDC出力モジュール |
| 生産量 |
32 |
| 電圧範囲 |
5~50ボルト DC |
| 電流/出力 |
0.5-0.25アンペア |
| 出力数 |
三十二 (32) |
| 電流/モジュール |
8アンパール |
| ポイント 平均 |
十六 (16) |
| バックプランの電流 (5V) |
190ミリアンプ |
| 名目出力 |
24VDC |
| 申請 |
高電流 |
| 申請 |
高電流 |
| ステップ応答 |
60ミリ秒入り,2.5ミリ秒出 |
| バックプランの電流 |
(5ボルト) 190mA |
| UPC |
10662468092903 |
| シグナル遅延,オン |
0.1 ms |
| UNSPSC |
32151705 |
| シグナル遅延,オフ |
1.0 ms |
| 電子 保護 |
違う |
1746-OB32 について
1746-OB32は,ABによる32チャネルデジタル出力モジュールです. 高密度低電流DC出力モジュールで,
スロット0を除く1746・シャシの任意のスロットに設置され,出力電圧は24VDCです.1746-OB32は,共通点16点で32出力があり,5から50VDCの間の供給稼働電圧を持っています1746-OB32モジュールは5VDCでバックプレンの電流を0.19Aを引き出す.
1500V ACで1分間テストされた出力回路隔離を供給します.オンで最大信号遅延時間は0.1msです.
OFFモードでは1ms,OFF状態では最大回路電流漏電は1mAである.
1746-OB32は,0-60°Cで0.25Aを持っている. 各出力ポイントの名前の電流と,各出力のための最小電流負荷の1mA
平均 8A の名前の電流と 2A の電流があります.オン状態の回路における最大電圧損失
0.5Aで1.2Vで,1msで1.0Aの波動があり,各出力点で2秒ごとに繰り返され,点あたり電力の消耗は0.172W
そしてモジュールの総熱散量は6.45Wです
について1746-OB32 号機操作温度は0〜60°C (32〜140°F) で 5~95%の不凝縮で
10-200Hzで30Gと2.5Gの動作ショックと振動に耐えることができます. C-ULとULリストされています.
工業制御装置は,A,B,C,Dグループ,第2部門,第1クラス,危険場所の認証を受け,NEMA標準ICSで評価されています.
2-230 騒音抵抗性
1746-OB32は,ABがSLC 500コントローラプラットフォーム用に製造する32チャンネル (32チャンネル) ディスクレート入力モジュールである.
このモジュールは,主に,パイロットランプ,ブザー,ホーン,サイレン,操作装置などの離散装置の電源化または操作を目的としています.
このモジュールの出力電圧は24VDCで,上記デバイスに直接接続できます.
5~30VDC の稼働電圧範囲内にある場合.出力装置が直流出力と互換性がない場合,特に
このモジュールは,AC電圧で動作する場合は,まだ中断機能を実装して使用できます.中断すると,24VDCコイルを持つリレー
このモジュールに接続されている負荷です. 通常開いた (N.O) または通常閉じた (N.C) コンタクトは交流電圧に接続されています.
電気騒音がある古い配線システムでは,インターポージングは外部のモジュール隔離としても使用できます.これはモジュールを保護します
古いシステムの 固定や配線が不十分で 文書のない修理や改造により 外部からの損傷や 望ましくない行動から

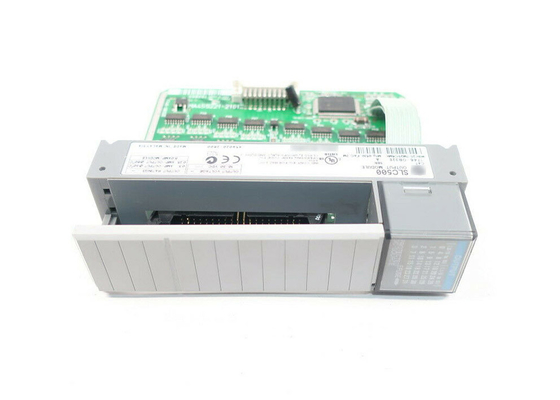

このモジュールは,取り外せるターミナルブロック (RTB),オクトルドアラベル,各チャンネルに専用の32 LEDライトと,色でコードされた
部品番号が表示されるモジュールバー. AN ABは1746N3または1492の配線システムを製造しました. これらのコネクタまたは配線システム
このモジュールは,適切な結末と適切なワイヤのサイズを保証するために互換性があります. これは,使用されているように不適切な配線を防止します.
端末のワイヤリングをカバーできるようにします.しかし,他のワイヤリングも使用できます.
モジュールのドアを閉めても トラブルシューティングを行うことが困難になります
