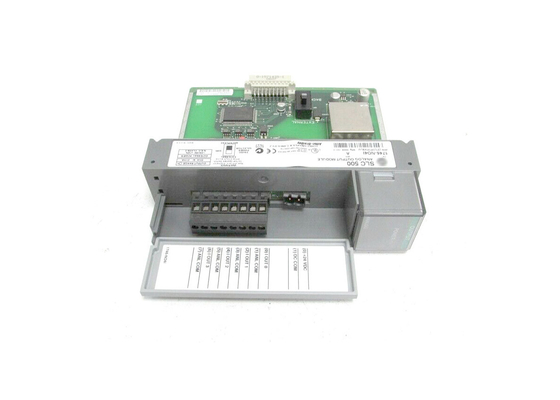

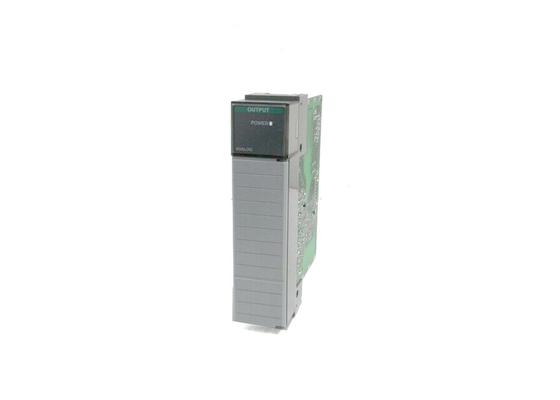

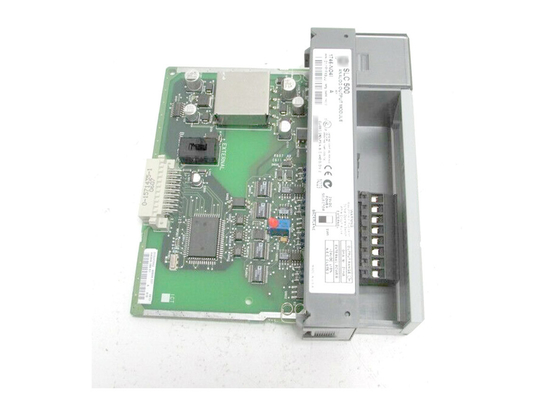

アレン ブラッドリー1746-NO4I、0から+20 MAのSLC 500のアナログ出力 モジュール
詳細製品概要
ブランド: |
アレン ブラッドリー |
モデル: |
1746-NO4I |
シリーズ: |
SLC 500 |
更新の時間: |
512マイクロ秒 |
バックプレーンの流れ: |
(5ボルト) 55のmilliamps;(DC 24ボルトの) 195のmilliamps |
決断: |
14ビット |
出力電流の範囲: |
0から+20 mA |
モジュールのタイプ: |
アナログ出力 モジュール |
ハイライト: |
240VACはリレー出力モジュールを隔離した, PLCsのソリッド ステート マイクロコンピューター モジュール, ESCPPの肯定的な論理の出力モジュール |
アレン ブラッドリー1746-NO4I、0から+20 MAのSLC 500のアナログ出力 モジュール
1746-NO4Iのための技術仕様
製造業者 |
ロックウェル オートメーション |
ブランド |
アレン ブラッドリー |
部品番号/カタログいいえ。 |
1746-NO4I |
シリーズ |
SLC 500 |
モジュールのタイプ |
アナログ出力 モジュール |
バックプレーンの流れ(5ボルト) |
55のmilliamps |
出力 |
4 (4) |
バックプレーンの流れ(DC 24ボルトの) |
195のmilliamps |
出力電流の範囲 |
0から+20 mA |
フル・スケールの出力 |
21 mA |
Overrangeの機能 |
5% (0から+21 mA - 1 LSB) |
現在の出力のコーディング |
0から+32764 |
更新の時間 |
512マイクロ秒 |
バックプレーンの流れ |
(5ボルト) 55のmilliamps;(DC 24ボルトの) 195のmilliamps |
決断 |
14ビット |
決断 |
14ビット |
ステップ応答 |
2.5ミリ秒 |
ステップ応答 |
2.5ミリ秒 |
UPC |
10662073735912 |
包囲された実用温度 |
0から60の摂氏温度 |
1746-NO4Iについて
アレン ブラッドリー1746-NO4IモジュールはSLC 500プロダクト プラットホームに属するプログラム可能な論理のコントローラー(PLC)のアナログ出力 モジュールである。このモジュールは述べられたプラットホームによってモジュラー ハードウェア様式の固定ハードウェアのような2 (2)コントローラーの変形と互換性がある使用され。
このモジュールは調整の器械および装置を運転するのに使用されるかもしれない0から20 mAの出力電流の範囲を作り出すことができる。典型的なアナログ出力はコントローラーの制御指令に接続される。もし使用するなら比例必要派生物のコントローラーとPIDのコントローラーの制御出力(CO)を表すために、アナログ出力は割り当てられる。手動負荷の場所のために、アナログ出力はオペレータによって入れられる手動命令を表す。また単一か多数装置に重要な信号を再送信することを使用するかもしれない。これは徴候、データ ロギングおよび信号変換の目的のためであるかもしれない。
モジュールにRSLogix 500プログラミング ソフトウェアのハードウエア コンフィギュレーションから入られる。適切な信号はモジュールの特性の変更によって割り当てられる。このモジュールはまた埋め込まれたセレクター スイッチによって電源の源の選択を可能にするために取付けられている。意味する内部外部ソースが195 mAで24 ±10%の指定を含む外部電源を最高示す間、モジュールはバックプレーンからの供給を利用することを電源は選ばれるかもしれない。
アレン ブラッドリー1746-NO4Iは16ビット2's補足のバイナリ形式を使用してSLC 500 4 (4)チャネルのアナログ出力 モジュールである。それに21 mAのフル・スケールの現在の出力との0から+20 mAの出力範囲がある4現在の出力がある。このモジュールのバックプレーンの現在の引くことは24 VDCに間5 VDCのに終わる範囲容量が5%間、55 mAおよび195 mAである(0から21 mAおよび1 LSB)。その電源電圧評価は195 mAの最高に24ボルトDC +/- 10%であり、バックプレーンの分離はDC 500ボルトのである。ある適用が21.6からSLCの電源から流れる十分な力がない時26.4ボルトのDC電源要求することに注目しなさい。
1746-NO4Iはまた並行してあるすべてのチャネルのための512のµsの更新の応答時間と来る。このモジュールの入力ステップ応答は95%に2.5ミリ秒である。その実用温度は0から60の摂氏温度である;保管温度は-40から85の摂氏温度であり、不凝縮包囲された相対湿度は5から95%である。このfactory-calibrated出力モジュールに開いたエンクロージャがあり、1746のシャーシとだけ互換性がある。LEDの自動運転表示灯このモジュールにまたある。1746-NO4IにR-2Rの梯子の変換法によって14ビットのコンバーターの決断の100 µHの0から500オームそして最大負荷のリアクタンスの負荷範囲が、ある。1746-NO4I'S最高の全面的な正確さの漂流は+/-フル・スケールの正確さの70 PPMの摂氏温度である。
このモジュールをワイヤーで縛るとき、使用はBelden 8761または可能として短いとして保たれた長さの等量のようなコミュニケーション ケーブルを保護した。便利をワイヤーで縛るために、モジュールはモジュールを取り替えるとき簡単だった配線および容易さを取り外し可能なターミナルを提供することである。
