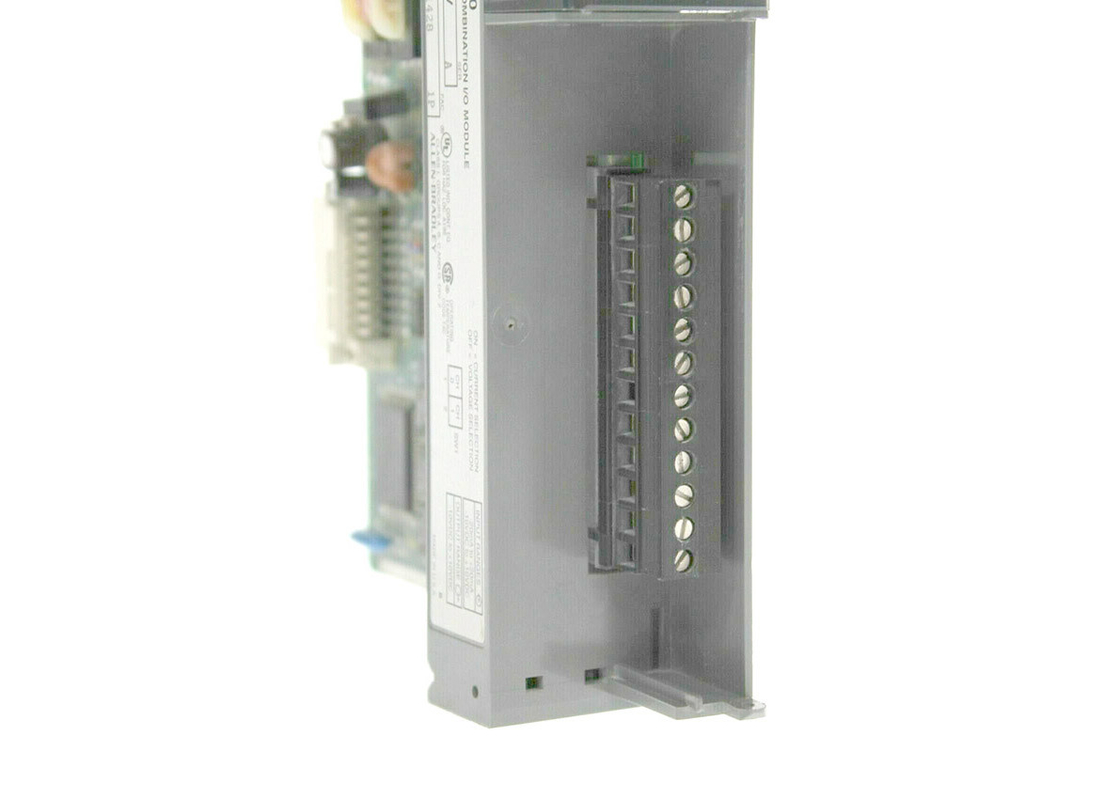

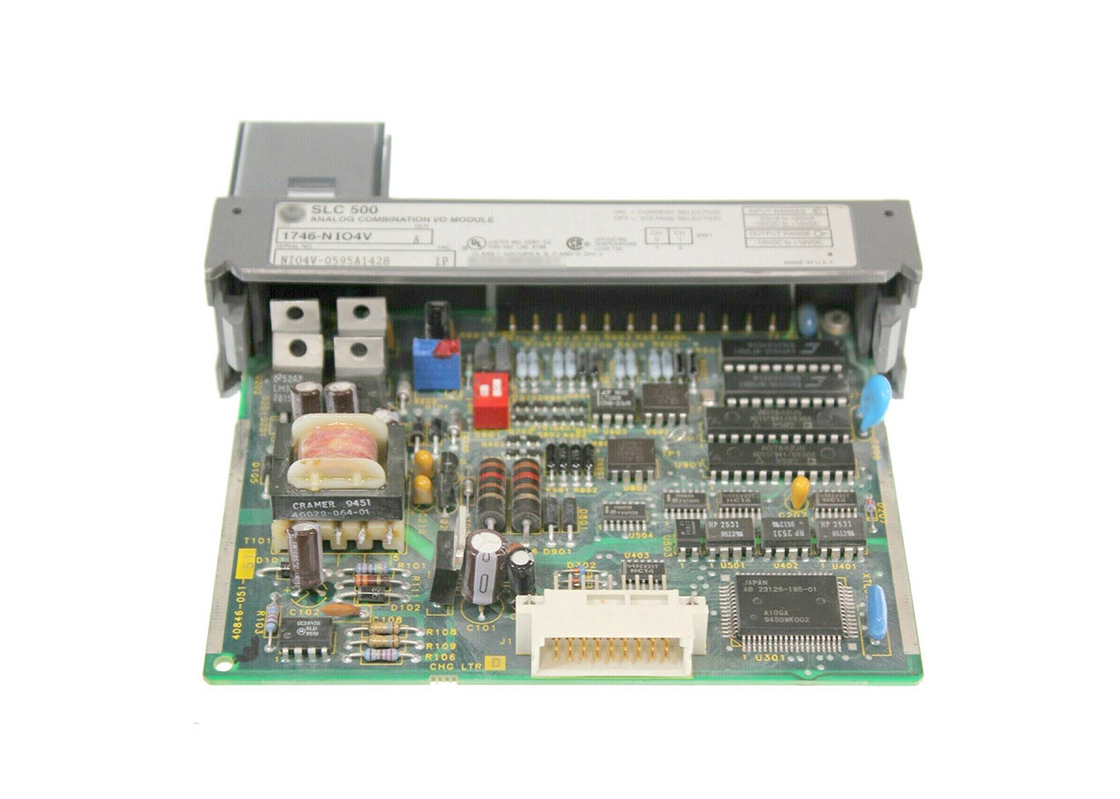

アレン ブラッドリー1746-NIO4V、 -10から+10ボルト、SLC500アナログの組合せモジュール
詳細製品概要
ブランド: |
アレン ブラッドリー |
モデル: |
1746-NIO4V |
シリーズ: |
SLC 500 |
入力数: |
2つの(2)差動電圧/現在の入力 |
現在の入力範囲: |
20から20 mA |
現在の入力決断: |
LSBごとの1.22070 µA |
電圧入力範囲: |
-10 +10V dc - 1 LSBに |
モジュールのタイプ: |
アナログの組合せモジュール |
ハイライト: |
240VACはリレー出力モジュールを隔離した, PLCsのソリッド ステート マイクロコンピューター モジュール, ESCPPの肯定的な論理の出力モジュール |
アレン ブラッドリー1746-NIO4V、-10から+10ボルト、SLC500アナログの組合せモジュール
1746-NIO4Vのための技術仕様
製造業者 |
ロックウェル オートメーション |
モジュールのタイプ |
アナログの組合せモジュール |
シリーズ |
SLC500 |
部品番号/カタログいいえ。 |
1746-NIO4V |
ブランド |
アレン ブラッドリー |
入力のNO |
2つの(2)差動電圧/現在の入力 |
現在の入れられた範囲 |
-20から20 mA |
現在の入力決断 |
LSBごとの1.22070 µA |
電圧入力範囲 |
-10 +10V dc - 1 LSBに |
電圧入力決断 |
LSBごとの305.176 µV |
出力のNO |
2 (2)非絶縁電圧出力 |
出力電圧範囲 |
-10から+10ボルト |
出力電圧決断 |
LSBごとの1.22070 mV |
5.1ボルトのバックプレーンの流れ |
0.55 mA |
24ボルトのバックプレーンの流れ |
115 mA |
プログラミング ソフトウェア |
RSLogix 500 |
入力 |
2 |
出力 |
2 |
バックプレーンの流れ(5ボルト) |
55のmilliamps |
バックプレーンの流れ(24ボルト) |
115のmilliamps |
帯域幅 |
10 Hertz |
更新の時間 |
512マイクロ秒 |
決断 |
16ビット、14ビット |
ステップ応答 |
60ミリ秒、2.5ミリ秒 |
土台 |
ラック マウント |
UPC |
10662073735899 |
1746-NIO4Vについて
アレン ブラッドリーによる1746-NIO4V SLC 500のアナログの組合せ入力/出力モジュールは1746のシャーシに取付けられている2つのユーザーの選択可能な(チャネルのごとに)現在または電圧入力および2電圧出力を備えている入力/出力モジュールである。それに250オームのインピーダンスで20mAに-20の正常な評価および79 ppm/5摂氏温度の漂流率で+/- 0.642%の入力正確さの2つの電流ループの入力がある。その2つの入力ポイントにまた1Mのオームのインピーダンスおよび305.176の10ボルトDCのフル・スケールの決断のDC -10から10ボルトのの電圧評価があるか。LSBごとのV。
電圧入力に正確さがの+/- 63 PPM/摂氏温度の+/-0.504%、全面的な漂流の正確さ、そして+/- 0.461%の最高の利益間違いある。入力に0から60の摂氏温度で+/- 14 LSBのオフセットの間違いがあり、入力ターミナルを渡る1746-NIO4V最高の過電圧の保護はAC 220ボルトかDC 220ボルトので入る。それは2ミリ秒の電圧出力そして応答時間に14ビットのコンバーターの決断のR-2Rの梯子のデジタル アナログ変換器(DAC)を使用する。出力に1の負荷リアクタンスの1KOhmsより大きい負荷範囲があるか。-10から10ボルトのFそして全面的な出力範囲。電圧に+/- 10ボルトDCのフル・スケールの電圧の0.384%の全面的な正確さおよび+/-摂氏温度ごとの54 PPMの最高の漂流の正確さがある。1746-NIO4Vにまた+/- ±47 PPMの摂氏温度のドリフト・エラーおよび出力オフセット間違いとの0.374%の最高の利益間違いがの+/-11 LSBある。1746-NIO4VはDC 500ボルトので分野の配線にバックプレーンの分離を提供し、保護されたBelden #8761を推薦した評価される14のAWGのサイズのケーブルを使用する。
アレン ブラッドリー1746-NIO4Vはアナログ入力/出力の組合せモジュールである。このモジュールは2つの(2)入力チャネルおよび2つの(2)出力チャネルを特色にする。それぞれ構成可能である入力チャネルは差動電圧および現在の入力との両立性を特色にする。現在の入力構成のために、信号の範囲をである0.01%の±1 LSBおよび非直線性の反復性との16ビットの決断の-20から+20 mA受け入れた。それはデルタ シーニャ調節変換法を使用する。電圧入力のために形成されたとき、受け入れられた電圧信号の範囲は+10V dcへ-10 - LSBごとの305.176 µVの決断の1 LSBである。
1746-NIO4Vの出力チャネルは分離と来ない。それはR-2Rの梯子の変換法を使用して14ビットの決断を0-20 mAの出力電流の範囲に、与えることができる。それに2.5氏のステップ応答がある(95%で)。
この組合せ入力/出力モジュールに5.1 VDCで55 mAおよび24VDCで145 mAのバックプレーンの現在の引くことがある。それはシャーシの単一スロットを占め、信号線を終えるための取り外し可能なターミナル ブロックとモジュールに出入して来る。
1746-NIO4VはRSLogix 500プログラミング ソフトウェアの使用と形成される。このソフトウェアはSLC500プログラム可能な論理のコントローラー(PLC)家族の全体に使用する共通構成ソフトウェアである。さらに、1746-NIO4Vは分散入力/出力モジュールとして機能するCompactLogixおよびControlLogixのプログラマブル オートメーションのコントローラー(PAC)の部分になるかもしれない。PACのプラットホームによって使用されたとき、1746-NIO4VはRSLogix 5000かスタジオ5000のLogixデザイナー プログラミング ソフトウェアを使用して形成される。
