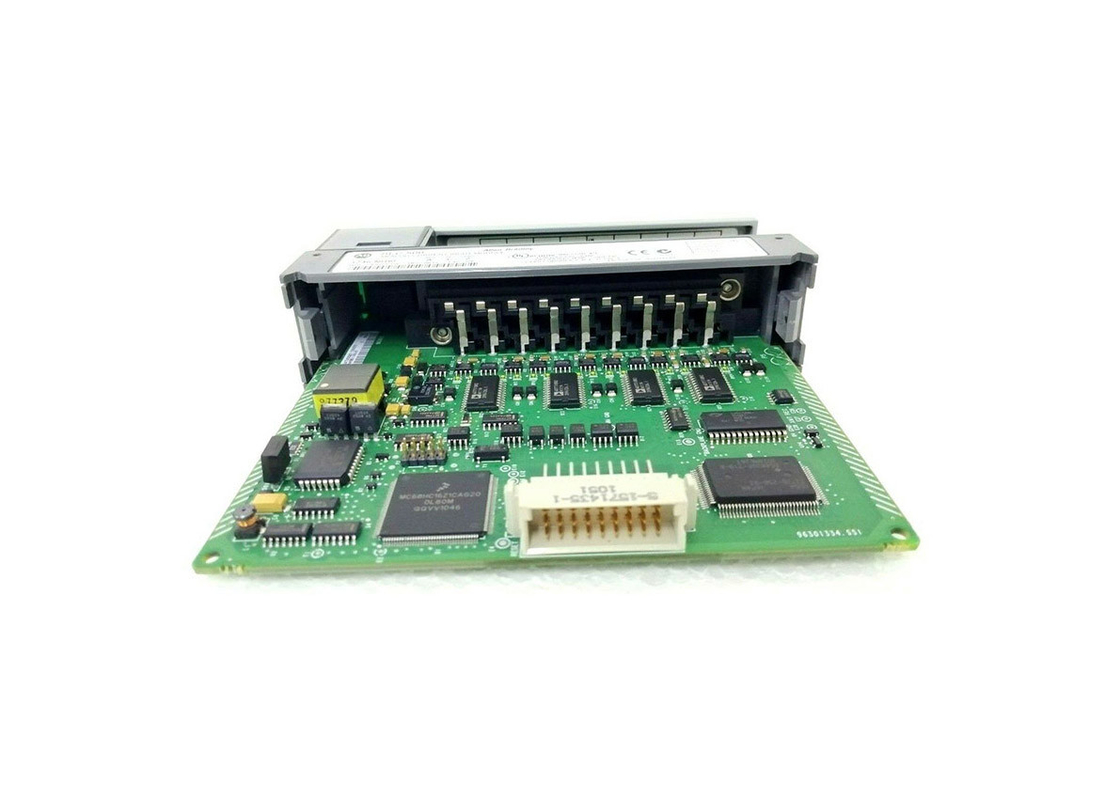

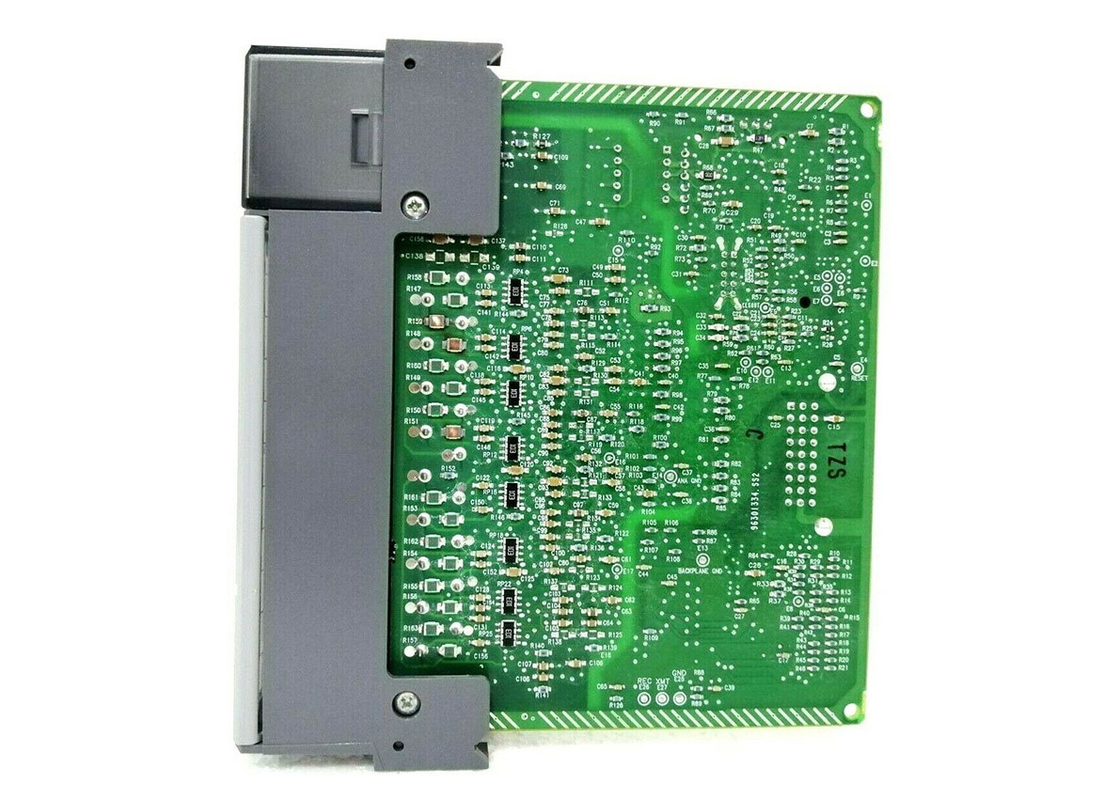

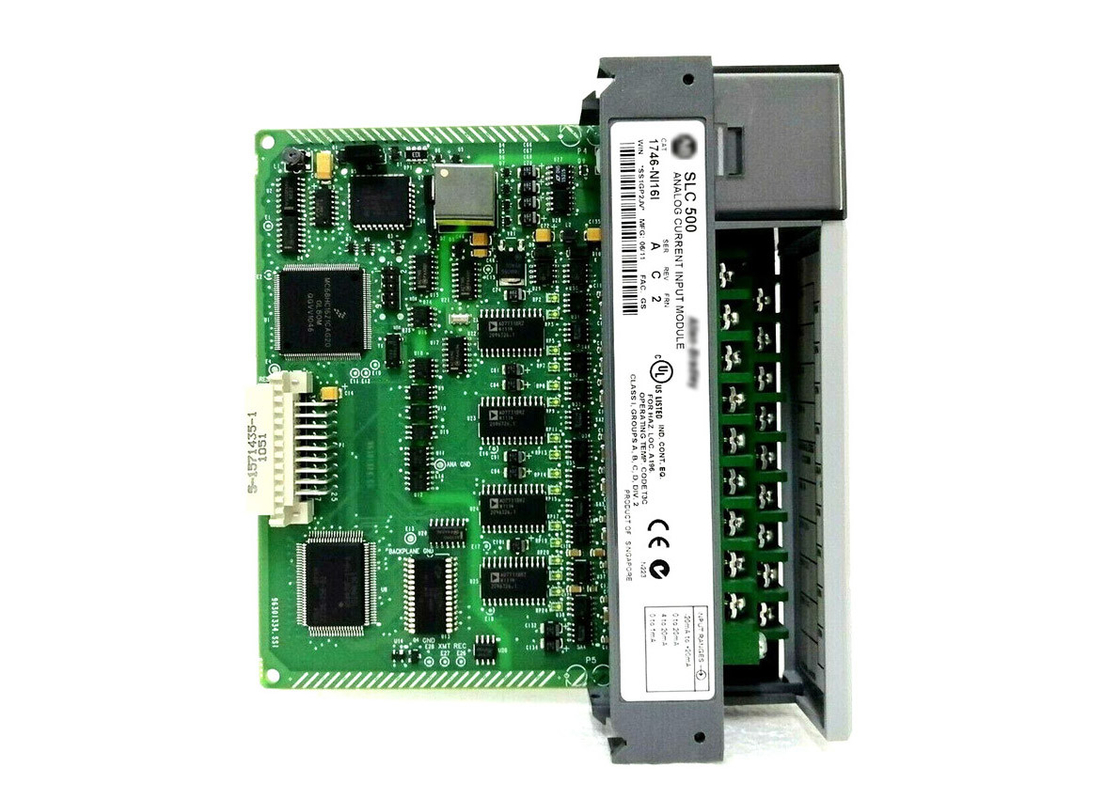

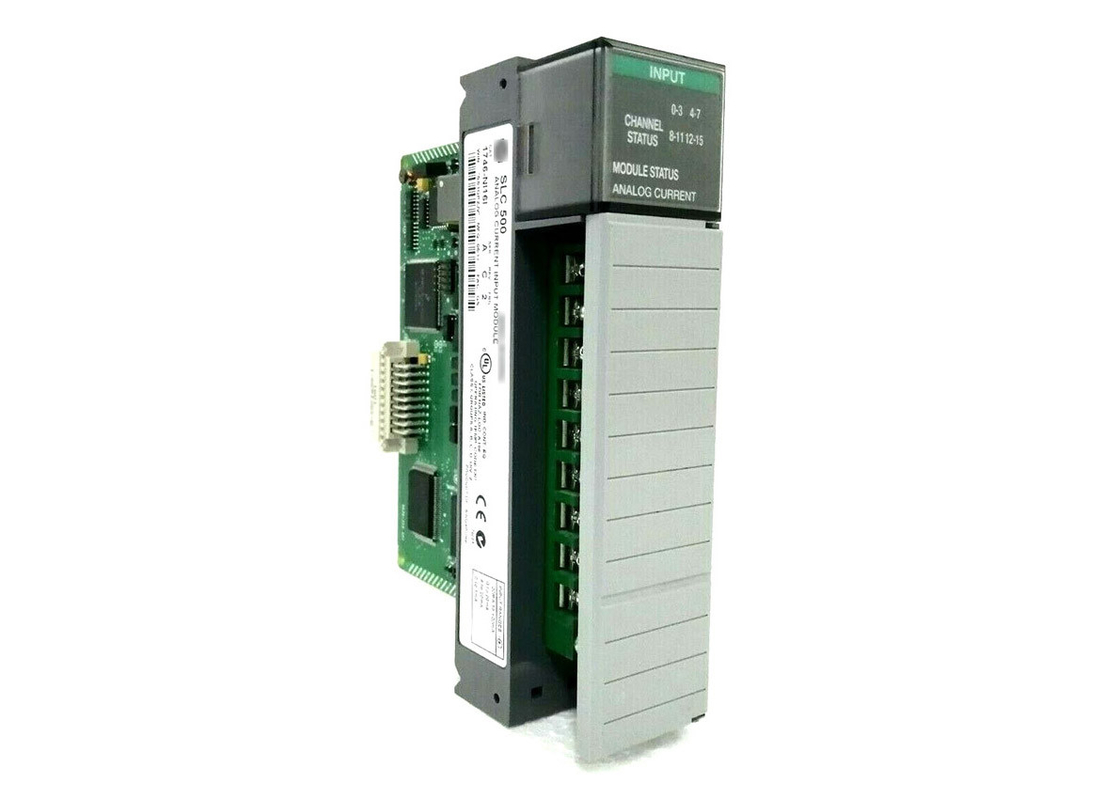

アレン・ブラッドリー 1746-NI16I シングルスロット SLC 500 アナログ I/O モジュール
1746-NI16Iに関する技術仕様
| 製造者 |
ロックウェル・オートメーション |
| ブランド |
アレン・ブラッドリー |
| 部品番号/カタログ番号 |
1746-NI16I |
| シリーズ |
SLC 500 |
| モジュールの種類 |
アナログ I/O モジュール |
| バックプランの電流 (5V) |
125ミリアンプ |
| インプット |
十六 (16) |
| バックプレーン電流 (24 ウォルト DC) |
75ミリアンプ |
| 電気信号タイプ |
0から20mA,4から20mA,±20mA,0から1mA |
| 帯域幅 |
6-250 ヘルツ |
| シャーシの位置 |
I/O モジュールのスロット 0を除くすべてのスロット |
| ステップ応答 |
9~630ミリ秒 |
| バックプランの電流 |
(5V) 125mA;(24V DC)75mA |
| 熱分散 |
2.43ワット |
| 変換型 |
シグマ・デルタ |
| 申請 |
120V AC I/O 組み合わせ |
| 入力フィルタリング |
プログラム可能なフィルター周波数を持つ低パスデジタルフィルター |
| UPC |
10611320228196 |
| 入力フィルターの周波数 |
6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz |
| 孤立 |
500VAC隔離 1秒間 |
| LED インジケーター |
5つの緑の状態指標,4つのチャンネルからなるグループごとに1つ,モジュール状態ごとに1つ |
| 推奨するケーブル |
ベルデン#8761または同等の |
およそ1746年
アレン・ブラッドリー 1746-NI16Iは,16ビット解像度と16の入力チャネルを持つアナログ入力モジュールである.このモジュールは -20〜20mAの電圧カテゴリーに属している.5ボルトのバックプレンの電流は125mAです24Vは75mA. バックプレンの消費電力は最大2,425ワット (5VDCで0,625ワット,24VDCで1,8ワット) である.このモジュールの一般的なモード電圧範囲は+/-10です.25ボルト,アナログ共通端末に対して.
このユニットには,コンデンサなしで5%から95%の相対湿度があります.その 動作 温度 は -25 から 60 度 (−13 から 140 度 ファレンハイト) で,動作 し ない 温度 は -40 から 85 度 (−40 から 185 度 ファレンハイト) です. 入力インピーデントは249であり,最大入力電圧はアナログ共通と任意の入力端末の間では±8ボルトであり,最大入力電流は±30mAである. このモジュールの熱消耗は2.43 ワットこのモジュールのAIFMコネクターは25ピンDシェルです.モジュールをシャーシにインストールする際には,モジュールの端末ブロックを外す必要はありません.しかし,端末ブロックが取り除かれた場合, 端末ブロックの隣にあるラベルを使用して,モジュールの位置とタイプを識別します.
アナログインプットは,その大きさを測定するためにアナログプロセス変数とインタフェースに使用される. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmこのフィードバック信号なしでは,自動制御は完全に実施できません.
RSLogix 500 プログラミングソフトウェアは,モジュールの動作と動作信号を構成することができる.他のパラメータも,モジュールの動作を微調整するために定義することができる.エンジニアリングユニットなどのユーザー選択可能なデータ形式があります.PID 向けにスケーリングされた, -32,768 から +32,767 の範囲の比例数と,ユーザー定義範囲の比例数,クラス3のみ.このモジュールはまた,入力チャネル参照で開いた回路を検出する能力を備えています. モジュールの動作時間は5秒未満です. モジュールに信号を配線する場合,推奨ケーブルはBelden #8761またはそれと同等のいずれかを使用できます. 最大のワイヤサイズ14 AWGを使用します.端末ごとに最大2本のワイヤが切れる混雑やモジュールドアを閉める難易さを避けるために推奨されます.

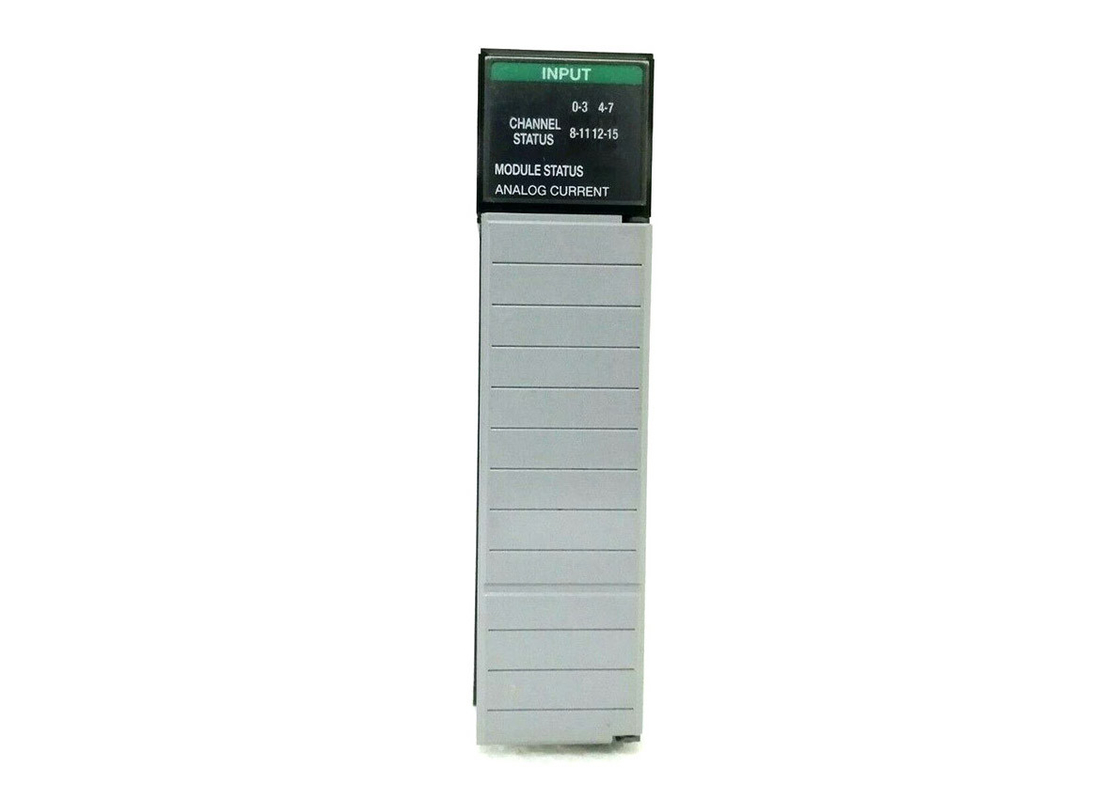

この高解像度のアナログ入力モジュールは 5つの緑色状態表示装置を 4つのチャンネルのグループごとに 1つずつ搭載していますモジュールの状態とチャネル操作に関する視覚的な表示を提供するモジュール状態の1つ.
