ブランド: | アレン ブラッドリー | モデル: | 1746-IM16 |
---|---|---|---|
シリーズ: | SLC 500 | モジュールのタイプ: | AC入力モジュール |
入力電圧範囲:: | 170-265 VAC、47-63のHz | 最高オフ状態の電圧:: | 30V AC |
入力電流:: | 12 mA @ 120V AC、nom | 現在の侵入最高:: | 0.8 A |
ハイライト: | PLCはリレー出力モジュールを隔離した,48VDCデジタル私Oモジュール,PLCsの肯定的な論理の出力モジュール |
製造業者 | ロックウェル オートメーション |
信号の遅れ | = 35氏;以外の45氏 |
モジュールのタイプ | AC入力モジュール |
シリーズ | SLC 500 |
部品番号/カタログいいえ。 | 1746-IM16 |
ブランド | アレン ブラッドリー |
入れられた電圧範囲: | 170-265 VAC、47-63のHz |
最高オフ状態の電圧: | 30V AC |
オフ状態の現在、最高: | 2 mA |
入力電流: | 12 mA @ 120V AC、nom |
現在の侵入最高: | 0.8 A |
最高侵入の現在時間の持続期間: | 0.5人の氏 |
保管温度 | -40°Cへの+85°C (- +185°F)への40°F |
実用温度 | 0の… +60 °C (+32… +140 °F) |
相対湿度 | 5から凝縮なしの95% |
代理店の証明 | UL/C-ULはCカチカチがすべての適当な行為のために印を付けたすべての適当な指令のためにクラスをIの分割2のグループA、B、CのDのセリウム印が付いていたリストした |
電圧範囲 | 170-265 ACボルトの |
入力 | 16 |
バックプレーンの流れ(DC 5ボルトの) | 85のmilliamps |
州の流れを離れて | 2つのmilliamps |
適用 | 一般目的DC入力125ボルトの |
入力/出力の関係 | 1746-HTおよび1746-HCA |
ステップ応答 | 100ミリ秒、2.5ミリ秒 |

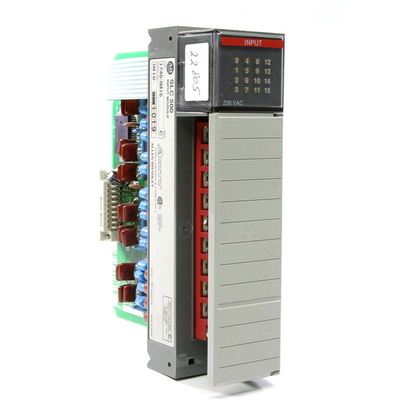

アレン ブラッドリーによる1746-IM16 SLC 500デジタルAC入力モジュールは16の200-240V AC入力が付いている入力(AC)モジュールで、あらゆる利用できるSLC 500入力/出力のシャーシにRTB (取り外し可能なターミナル ブロック)を使用して合う。それに47-63Hzで170-265V ACの公有地そして入力作動の電圧ごとの16ポイントがある。それにのための35msの5V DCそして電気的信号の遅れで0.085Aおよび国家を離れてのための入力ポイントのまわりで45msのバックプレーンの現在の評価がある。それに50V AC電圧損失および2mA最高のオフ状態の流れのオフ状態の評価がある。1746-IM16に各入力ポイントのまわりで12mAの入力電流(nom)があり、0.5msの最大持続時間のために持続できる1.6Aの最高のサージ電流がある。それに各ポイントで0.35Wの最高の電力損失があり、モジュールによって散る全体熱は6Wにある。それは1500Vでテストされる入力ターミナルと制御論理間の電圧分離を提供し、ノイズ耐性のために2 230評価されるNEMA標準的なICSである。0そして60 °C間の1746-IM16範囲の実用温度(5-95%不凝縮湿気の限界そしてそれの32そして140 °F)に-40そして85 °C (- 40そして185 °F)の無現用の保管温度がある。1746-IM16に30Gの操作上の衝撃の抵抗があり、57-200Hzで作動2.5G振動を支えることができる。
アレン ブラッドリー1746-IM16はSLC 500 AC入力モジュールである。このモジュールはとりわけ単一のグループの16の(16)入力チャネルを特色にする分離した入力モジュールである。この入力モジュールの各チャネルはAC 170-265ボルトのの入力電圧範囲で、AC 200/240ボルトののわずかな入力信号との47-63 Hertz作動する。
このモジュールは何れかのSLC 500のシャーシに合う。それはSLC 500プロセッサが取付けられているローカル棚に取付けられているかもしれない;としてSLC 500の拡張の棚に、または大型制御システムの分散入力/出力システムの構成モジュール。それに5ボルトの0.085アンペアのバックプレーンの消費電流が@ DCある。各チャネルは状態の変更でのための35ミリ秒および転移を離れてへのののための45ミリ秒の信号の遅れを表わす。それにAC 50ボルトのの最高のオフ状態の電圧および2ミリアンペアの最高のオフ状態の流れがある。なお、モジュールの入力電流は12ミリアンペア@ AC 240ボルトの、5ミリ秒の最大持続時間の1.6アンペアの最高の侵入の流れに抗するわずか、ことができるである。
このモジュールが理想的に装置にモジュールの入力チャネルの方のAC 200/240ボルトの提供する信号を送ることをインターフェイスさせるのに使用されている。それはまたDC入力装置によって使用されるかもしれない;但し、外的な挿入リレーは挿入リレーの接触に供給されるAC電圧と取付けられていなければならない。特定の限界はこのモジュールのために許可される設置例の数へない。これは上位演算処理装置によってが収容および埋め込まれた記憶容量が可能であるI/Osの数によって主に決まる。
