詳細情報 |
|||
| ブランド: | ab | モデル: | 1746-IB8 |
|---|---|---|---|
| シリーズ: | SLC 500 | モジュールタイプ: | デジタル DC 入力モジュール |
| 電圧範囲: | 10-30流しボルトのDCの | バックプレーンの流れ（DC 5ボルトの）: | 50のmilliamps |
| 信号の遅れ: | 8ミリ秒 | 入力/出力の関係: | 1746-HTおよび1746-HCA |
| ハイライト: | PLCはリレー出力モジュールを隔離した,48VDCデジタル私Oモジュール,PLCsの肯定的な論理の出力モジュール |
||
製品の説明

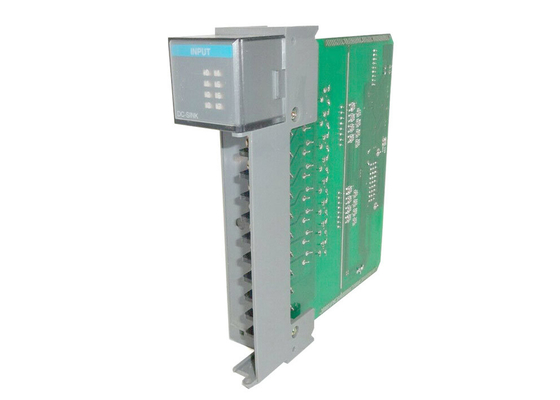

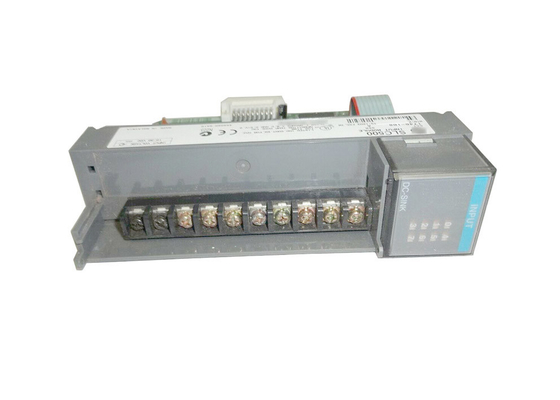

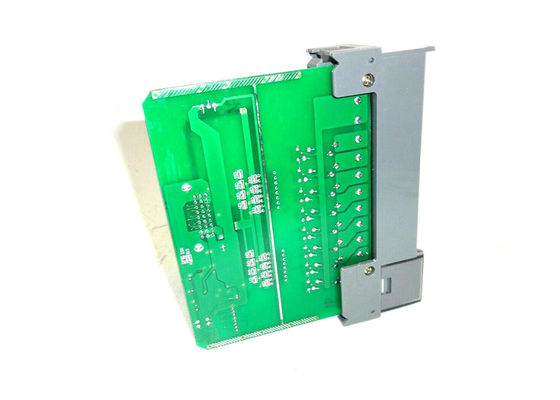

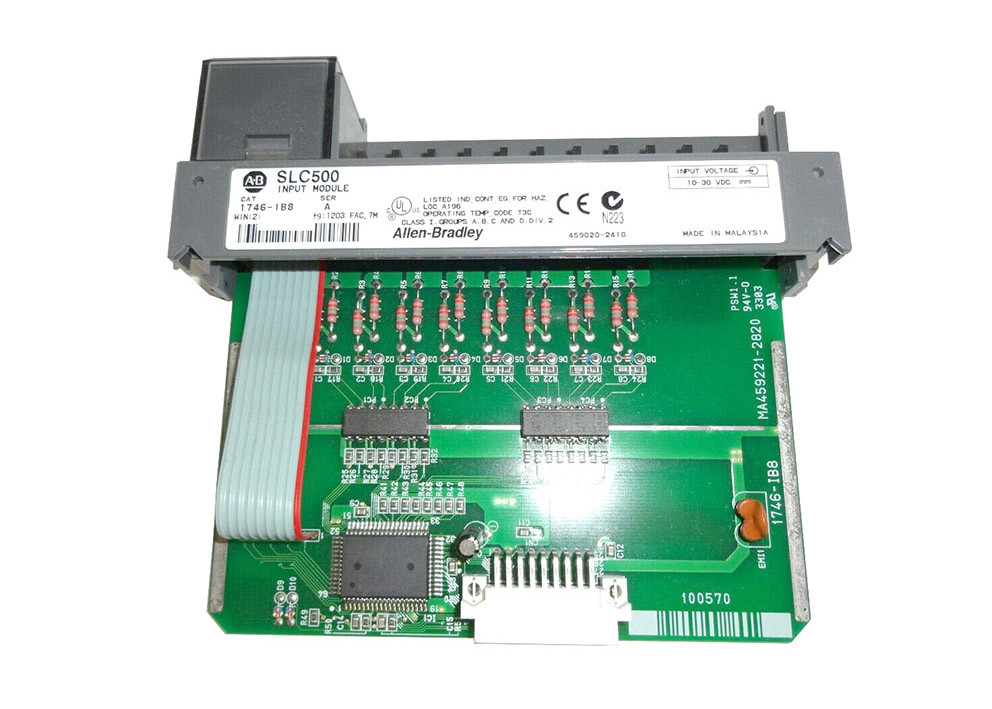

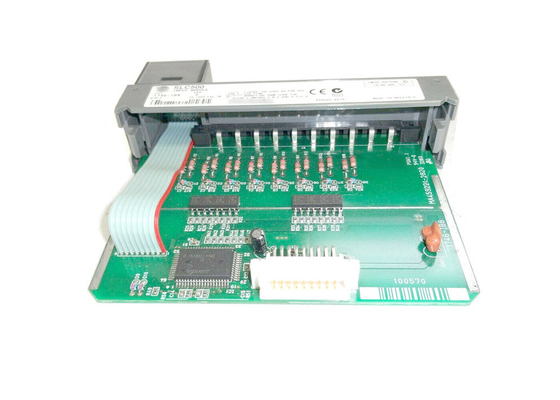

AB 1746-IB8, SLC 500 デジタル DC 入力モジュール, 10-30 ボルト DC の電圧範囲
1746-IB8に関する技術仕様
| 製造者 | ロックウェル・オートメーション |
| ブランド | AB |
| 部品番号/カタログ番号 | 1746-IB8 |
| シリーズ | SLC 500 |
| モジュールの種類 | デジタルDC入力モジュール |
| 電圧範囲 | 10~30ボルト DCシンク |
| インプット | 8 |
| バックプランの電流 (5V DC) | 50ミリアンプ |
| シグナル遅延 | 8ミリ秒 |
| 停止状態の電流 | 1ミリアンプ |
| 申請 | 一般目的DCインプット |
| I/O接続 | 1746-HT と 1746-HCA |
| ステップ応答 | 100ミリ秒入り,2.5ミリ秒出 |
| UPC | 10662073521256 |
1746年頃
ABの1746-IB8 SLC 500デジタルDC入力モジュールは,SLC 500 I/OモジュールシリーズのDC入力モジュールで,8つの24VDC電流沈み入力があります.1746-IB8は,24VDCの名目電圧で10から30VDCの間の動作電圧範囲を持ち,5VDCで50mAのバックプレーン電流と0.0mA 24V DCで
モジュールの各入力ポイントにおける最大信号遅延時間は,オンモードでは約8ms,オフモードでは約8msで,回路内の最大OFF状態電圧は5.0VDCである.1746-IB8は最大オフ状態の電流は1mA稼働しているとき,正流24Vで名乗電流は8mAです.
1746-IB8モジュールは,各出力点で最大0.27Wの電力消耗をしており,モジュールの総熱消耗は1.3Wで,熱消耗時間あたり4.4BTUである.
1500V AC の電圧阻力があり,500V でテストされた通信回路と 1500V AC でテストされたバックプレーンとインプット間の隔離があります.1746-IB8モジュールは,不凝縮湿度5~95%で0~60°C (32~140°F) の動作温度範囲を有する.動作振動は2.5Gで57-500Hzでショック評価は30G. 1746-IB8はULとCE認証されており,NEMA標準ICS 2-230でテストされたノイズインミュネーションを持っています.
