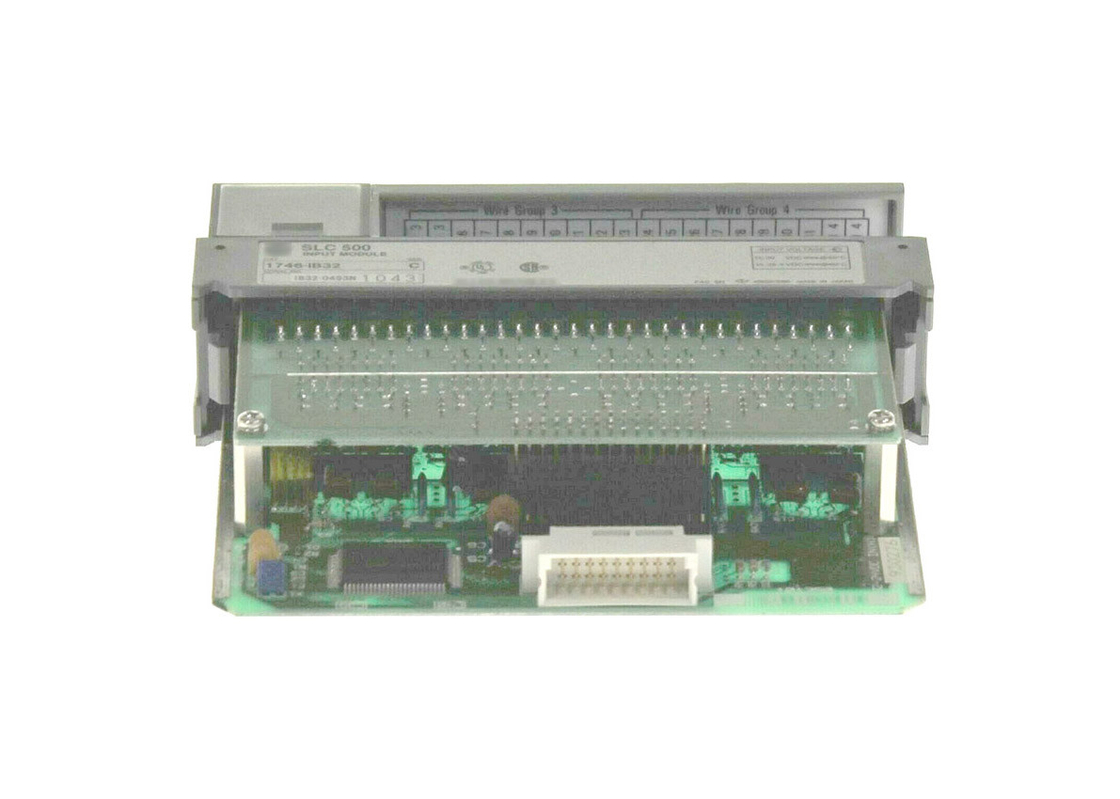

AB 1746-IB32, 24VDC 沈み込み入力モジュール, SLC 500 入力モジュール
1746-IB32に関する技術仕様
| 製造者 |
ロックウェル・オートメーション |
| モジュールの種類 |
デジタルDC入力モジュール |
| シリーズ |
SLC 500 |
| 部品番号/カタログ番号 |
1746-IB32 |
| ブランド |
AB |
| 入力の数 |
32 入力 |
| 入力電圧 |
24VDC |
| 稼働電圧範囲 |
50°Cで15から30VDC;60°Cで15から26.4VDC |
| 入力遅延時間,オフからオンへ |
3 ms |
| 電源分散,各チャンネル |
0.20ワット |
| パワー分散,モジュールごとに |
6.65ワット |
| バックプランの電流 24 伏 |
0mA |
| バックプランの電流 5 伏 |
0.05A |
| プログラミングソフト |
RSLogix 500 |
| 電圧範囲 |
15~30ボルト DCシンク |
| インプット |
32 |
| バックプランの電流 (5V DC) |
103ミリアンプ |
| シグナル遅延 |
3ミリ秒 |
| 停止状態の電流 |
1ミリアンプ |
| 申請 |
一般目的DCインプット |
| I/O接続 |
1746-HT と 1746-HCA |
| ステップ応答 |
100ミリ秒入り,2.5ミリ秒出 |
| 衝撃評価 |
30G |
1746年頃

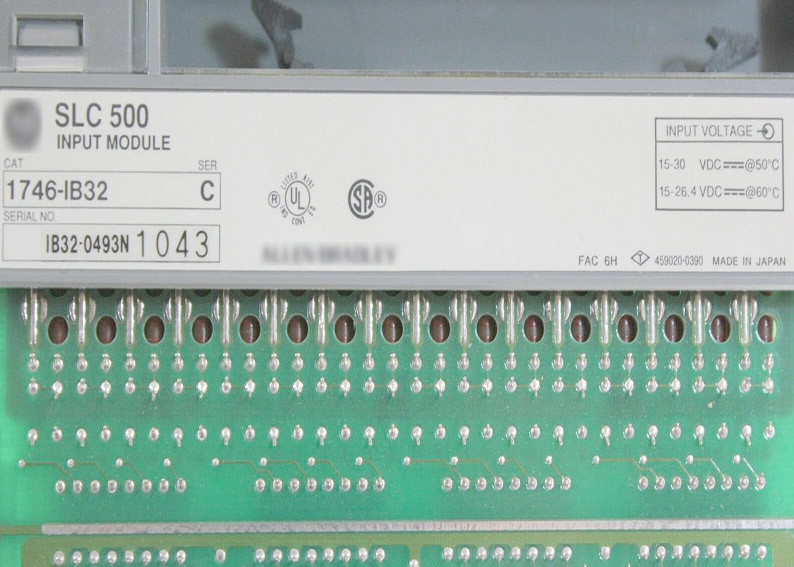

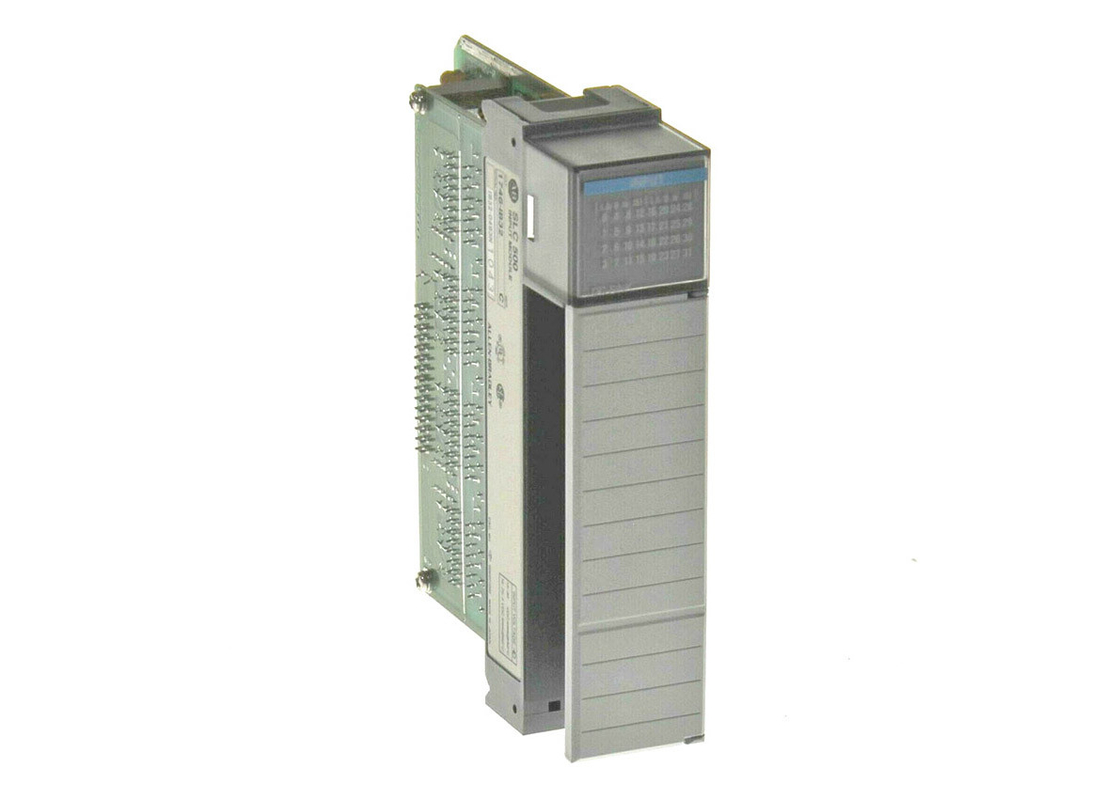

AB 1746-IB32は,SLC 500の離散入力モジュールである.このモジュールは,名目電圧24VDCと電圧範囲15-30V DC @ 50 °C (122 °F) または15-26.4V DC @ 60 °C (140 °F) で動作する.このモジュールは,通常,スイッチなどの電気機器のインターフェースに使用されます.センサー,補助コンタクト,その他のバイナリーまたはオン/オフデバイス.このモジュールには32のインプットモジュールチャンネルを介して最大32の (32) つの入力信号が接続できます.
1746-IB32は,RSLogix 500プログラミングソフトウェアを使用して構成された単スロットモジュールである.任意のSLC 500プロセッサと互換性がある.SLC 500 モジュラースタイルのハードウェアと理想的ですローカルに,コントローラに沿って,拡張I/Oラック,またはSLC 500通信アダプターに沿ってリモートI/Oシャシーにインストールすることができます.SLC 500コントローラに留守されているスロット1を除く,シャーシの任意の利用可能なスロットに直接インストール.
1746-IB32は,5VDCで50mAのバックプレーン電流を抽出し,最大オフステート入力電圧は5VDC,名目入力電流は5.1mA @ 24V DC,最大オフステート入力電流は1.5 mA 標準的な信号遅延は 8 ms で,オンからオフ,オフからオンへの信号移行の両方.

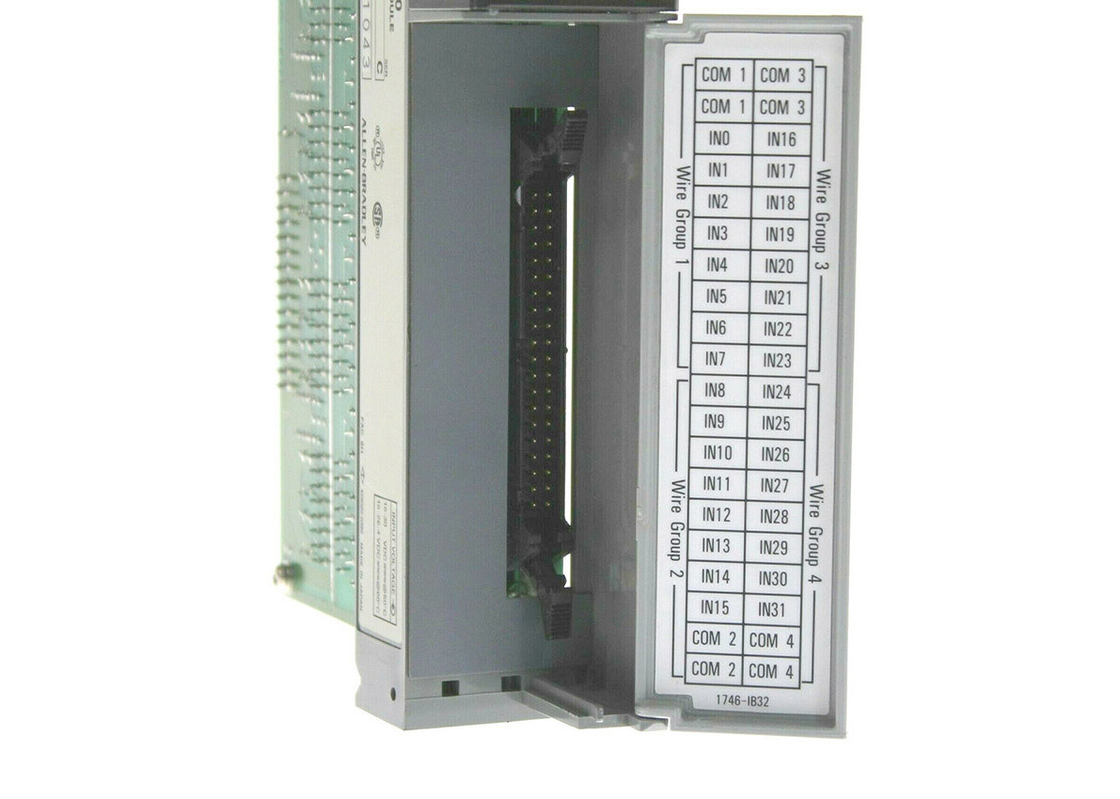

モジュールを設置する際には,このモジュールはRemoval and Insertion Under Power (RIUP) をサポートしていないため,シャシーから電力を取り除くことを確認します.それは,RTBが同じタイプの別のモジュールに挿入することを可能にするように,モジュールへのリモート配線だけでなく,簡素化された保守を許可する取り外せる端末ブロックと付属しています.
1746-IB32は,バックプレーンとI/Oの間で60秒間,AC1500Vでテストされたバックプレーンから隔離を提供し,AC1500Vの介電阻を持っています.オン状態の回路全体での最小電圧は15です.0ボルトDCで,OFF状態では,最大電圧低下は5.0ボルトDCで,最大流出電流は1.5mAです.1746-IB32モジュールは,オンとオフモードの入力で最大3msの信号遅延時間があり,総名目入力電流は5.1 mA 24 V DC 名電圧で. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
