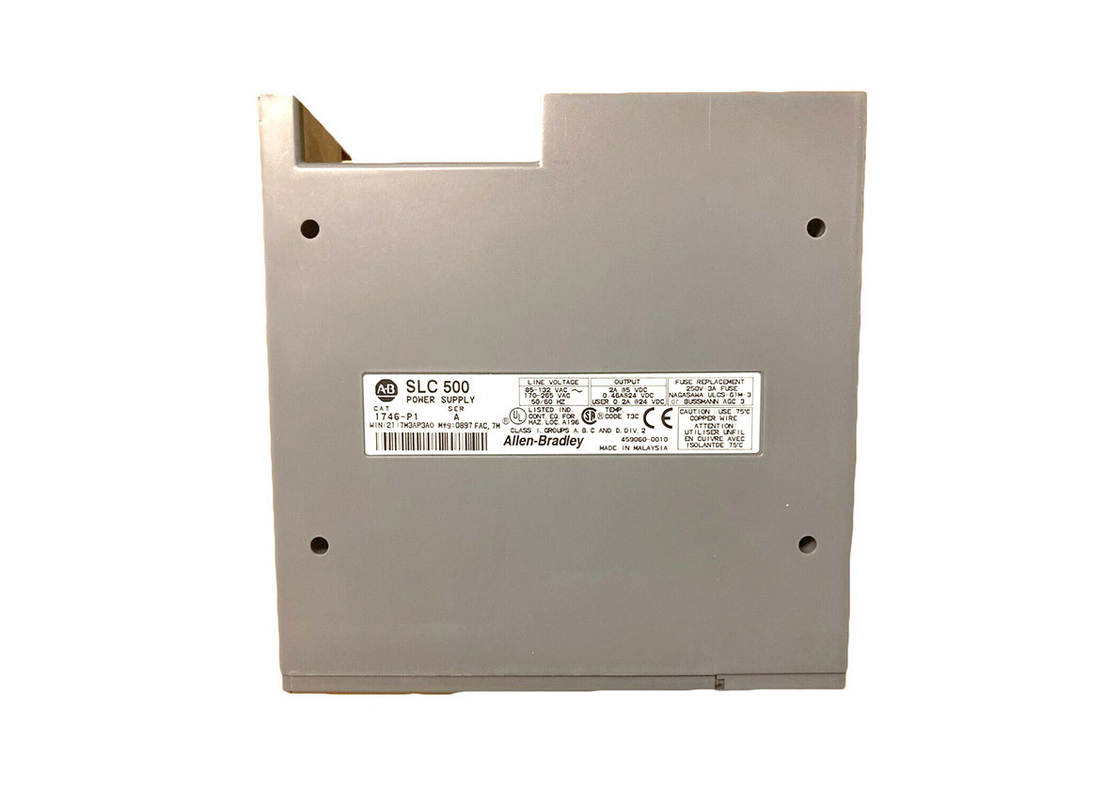

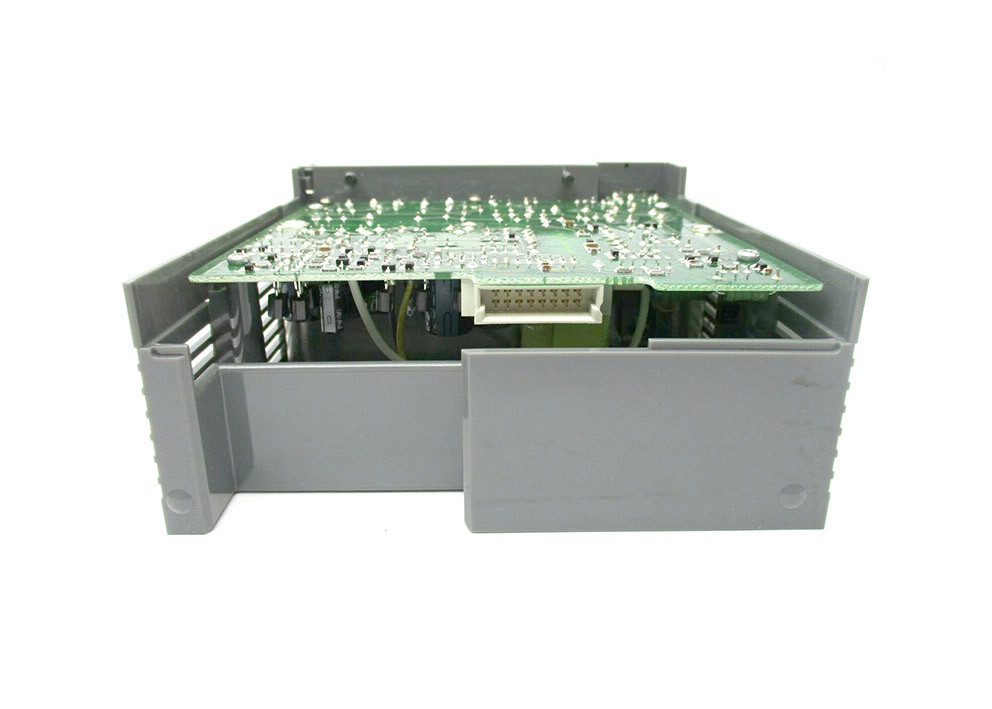

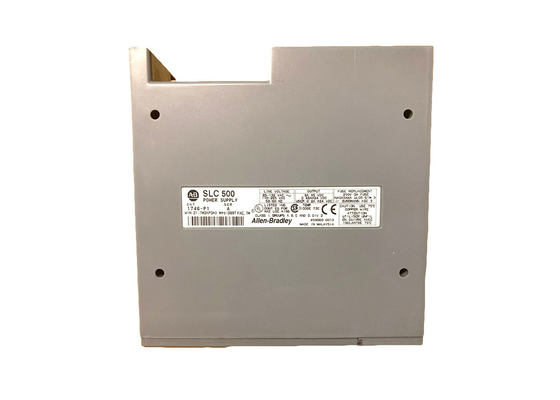

アレン ブラッドリー1746-P1のSLC 500の電源、AC 120/220ボルトの
詳細製品概要
| ブランド: |
ab |
モデル: |
1746-P1 |
| シリーズ: |
SLC 500 |
モジュールタイプ: |
電源 |
| 入力電圧: |
AC 120から220ボルトの |
イングラッシュ電流: |
20のAmps |
| 内部現在の容量: |
24V dcの5V dcの2 A 0.46 A |
出力電圧範囲: |
DC 18から30ボルトの |
| ハイライト: |
PLCはリレー出力モジュールを隔離した, 48VDCデジタル私Oモジュール, PLCsの肯定的な論理の出力モジュール |
AB 1746-P1、SLC 500電源、120/220V AC
1746-P1の技術仕様
| メーカー |
Rockwell Automation |
| ブランド |
AB |
| 部品番号/カタログ番号 |
1746-P1 |
| シリーズ |
SLC 500 |
| モジュールタイプ |
電源 |
| 入力電圧 |
120～220V AC |
| 入力電力 |
42ワット |
| 突入電流 |
20アンペア |
| 内部電流容量 |
5V DCで2A、24V DCで0.46A |
| 出力電圧範囲 |
18～30V DC |
| バックプレーン電流（5V） |
2アンペア |
| バックプレーン電流（24V） |
0.46アンペア |
| 周波数 |
47～63ヘルツ |
| 場所 |
1746シャーシ |
| 寸法 |
5.5 x 2.3 x 5.7インチ |
| UNSPSC |
32151706 |
| 動作温度 |
0～60℃ |
| ヒューズ保護 |
1746-F1または同等品 |
| プログラミングソフトウェア |
RSLogix 500 |
1746-P1について
AB 1746-P1は、SLC 500電源です。85～132Vまたは170～265V ACのライン電圧、47～63ヘルツの周波数、135VAの標準ライン電力要件があります。内部電流容量は、5V DCで2A、24V DCで0.46Aで、突入電流は最大20Aです。この電源は、24V DCユーザー電力電流容量200mA、24V DCユーザー電力電圧範囲18～30V DCも備えています。
最大ユーザー供給過電流保護は15Aで、入力端子とバックプレーン間の絶縁は1秒間1800V AC RMSです。寸法は5.5 x 2.3 x 5.7インチ、重量は2ポンドまたは0.9キログラムで、1746シャーシに取り付けることができます。また、動作温度は0～60℃で、温度が55℃を超えると電流容量は5％低下します。

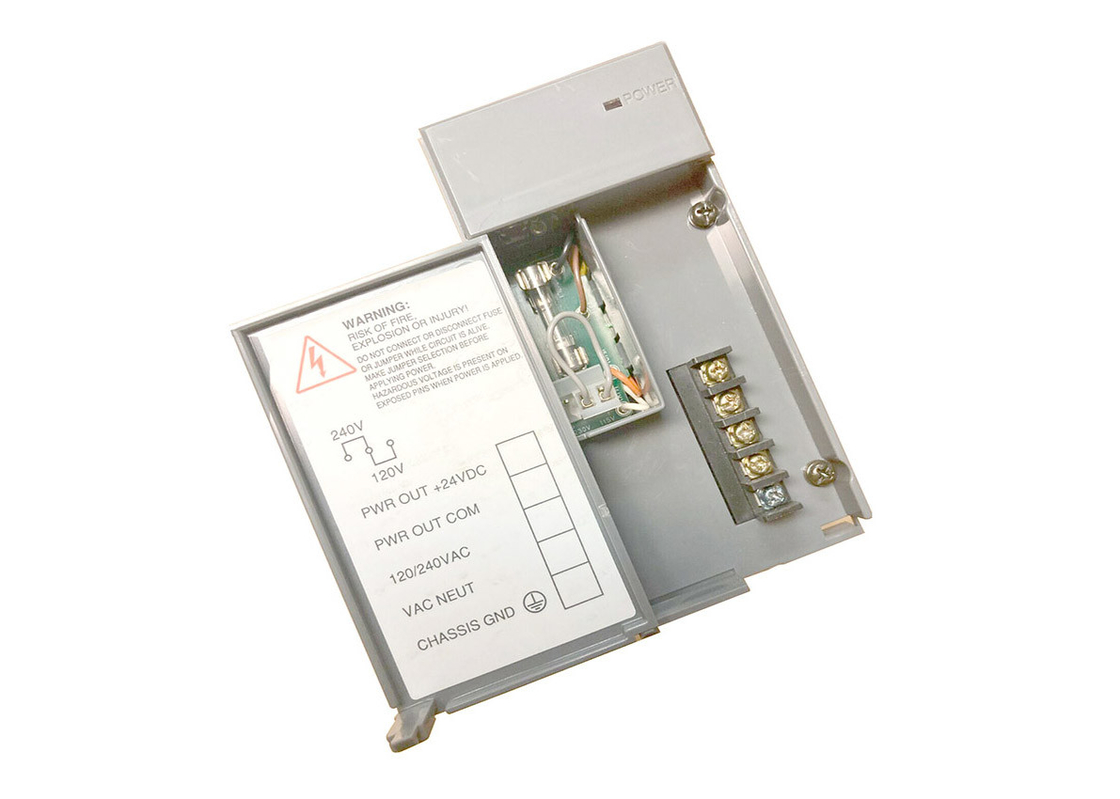

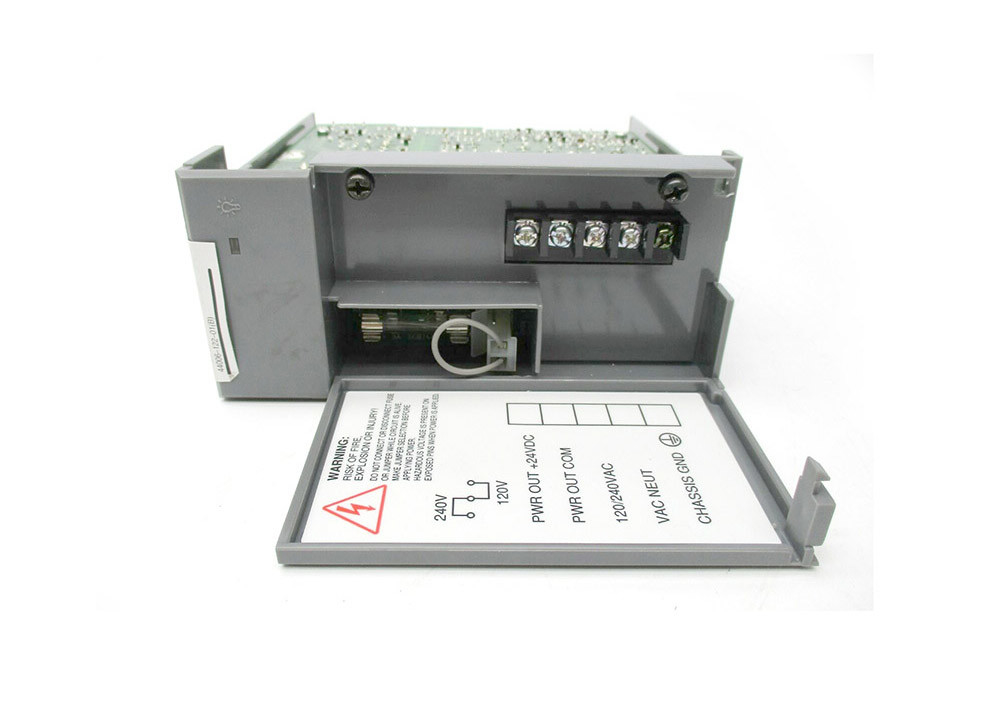

設置中に1746-P1電源に電力を供給する前に、入力ジャンパーを設定する必要があります。これは、電力が供給されると露出したピンに危険な電圧がかかり、怪我をする可能性があるためです。この電源にはヒューズ保護が付属していますが、これは短絡状態による火災の危険から保護することに限定されています。日本製の1746-P1シリーズAの場合、ユーザー電力過電流状態が発生すると、電源シャットダウンとCPUエラーが発生し、回復手順はユーザープログラムの再読み込みです。
マレーシア製の1746-P1シリーズAの場合、CPUは継続しますが、24V DCユーザーシャットダウンが発生し、回復手順は過電流状態を修正することです。不足電圧が発生した場合、1746-P1電源は短時間SLC 500コントローラーの動作を継続し、入力電圧が推奨動作範囲を下回る時間がCPU保持時間よりも長くなると、コントローラーへの電力供給を停止します。1746-P1電源の場合、CPU保持時間は全負荷で20ms、無負荷で3000msです。電源が通常の入力電圧を取得すると、操作が再開されます。
1746-P1は、SLC 500電源です。このプログラマブルロジックコンポーネント（PLC）は、SLC 500ラックを動作させるために必要なモジュールです。シャーシに接続されたほとんどのモジュールが各電気回路を動作可能にするために使用するバックプレーン電力を提供します。
この電源モジュールは、85～132 / 170～265 VACのライン電圧要件と47～63 Hzの周波数を備えています。バックプレーン電源の供給とは別に、このモジュールは18～30 VDCの電圧と200 mAの電流を提供できます。この電源には内部ヒューズが取り付けられており、部品番号1746-F1と交換できます。また、15アンペア定格のユーザー供給過電流保護も備えています。
電源を介して、SLC 500コントローラーは、入力電源が動作電圧レベルを下回っても動作できます。この機能は、CPU保持時間として知られています。プログラムとI/Oデータは、限られた期間継続的にスキャンされます。電源が通常の電圧レベルに戻ると、プロセッサは通常どおり動作を継続できます。1746-P1の場合、CPU保持時間は全負荷で20ms、無負荷で3000msです。
この電源は、SLC 500シャーシの左端に取り付けられます。メイン、拡張、またはリモートI/Oラックに関係なく、設置位置は同じです。シャーシあたり1つの電源のみが必要です。
