詳細情報 |
|||
| ブランド: | ab | モデル: | 1771-A1B |
|---|---|---|---|
| モジュールタイプ: | 入力/出力Chasis | モジュール入力/出力スロットの数: | 4つのスロット |
| 最高のバックプレーンの流れ（DC 5ボルトので）: | 16アンペア | マウントタイプ: | バック パネル |
| 振動: | 2 g （10-500 Hertzで） | 位置: | 独立 |
| ハイライト: | PLCはリレー出力モジュールを隔離した,48VDCデジタル私Oモジュール,PLCsの肯定的な論理の出力モジュール |
||
製品の説明

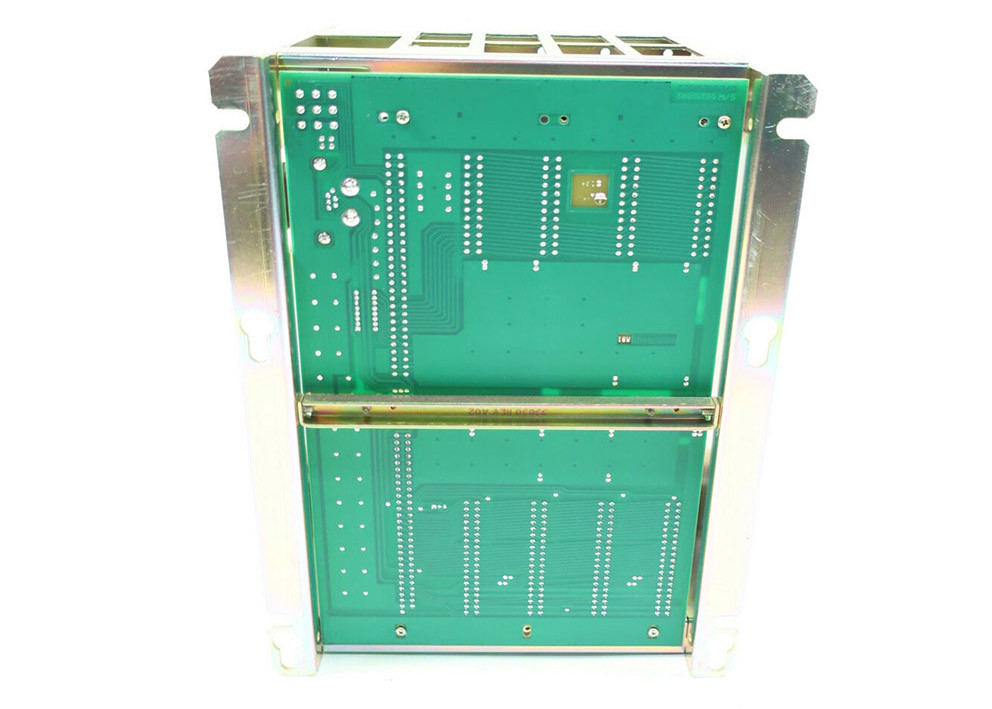

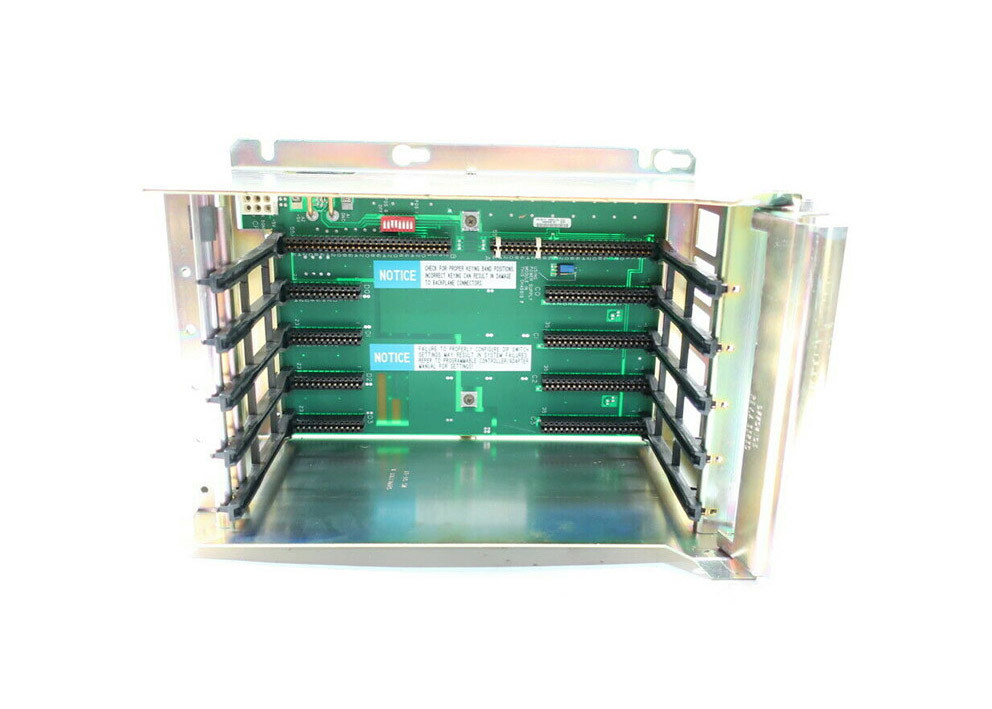

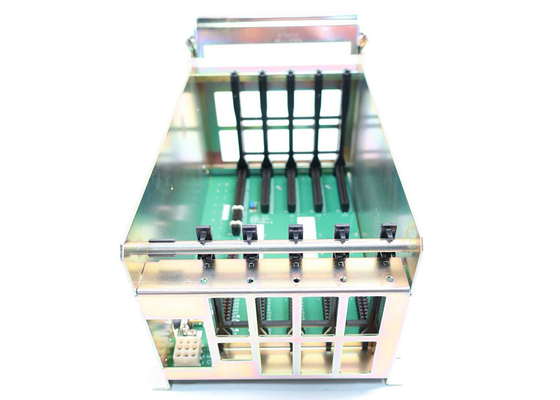

AB 1771-A1B, PLC 5 I/O チャシス, 4 スロット, 16 アムペア
1771-A1Bに関する技術仕様
| 製造者 | ロックウェル・オートメーション |
| ブランド | AB |
| 部品番号/カタログ番号 | 1771-A1B |
| モジュールの種類 | I/O シャーシ |
| モジュール I/O スロット数 | 4 スロット |
| 最大バックプレーン電流 (5V DC) | 16 アンペア |
| マウントタイプ | バックパネル |
| 収納器の種類 | オープンスタイル |
| 操作ショック | 15g |
| 動作しないショック | 30g |
| 振動 | 2g (10〜500ヘルツ) |
| サイズ | 12.4 x 7.6 x 9.0 インチ (315 x 193 x 229 mm) |
| 体重 | 8.0ポンド (3.6kg) |
| 場所 | 独り立ち |
| サイズ | 3.5 x 6.5 x 2.0 インチ (89 x 165 x 51 mm) |
1771A1Bについて
1771A1Bは AB PLC-5 シャーシです.
AB 1771-A1B・シャシは,すべてのAB PLC-5プログラム可能な制御システムの骨組みです.このシャシは,様々なI/OモジュールとコントローラまたはI/Oアダプタモジュール間の通信経路を提供します.. 1771-A1Bは,プロセッサ,電源モジュール,リモートおよび拡張ローカルI/Oアダプターモジュール,I/Oモジュールのための汎用的でコンパクトなケースです.
1771-A1B・シャシには,さまざまなモジュールを搭載するための4つのスロットがあります.1771-A1B・シャシの最左のスロットは,プロセッサまたはアダプターモジュールに留められています.シャーシの他のスロットも通信モジュールと互換性があるPLC-5/1771モジュールの互換性表を遵守することが重要です.PLC-5/1771モジュールの互換性表は,PLC-5/1771モジュールの互換性表に記載されています.PLC-1771-A1BはBシリーズの一部です.-P7と -PS7は,1771-A1Bのシャーシの左側プレートにマウントすることができます.
1771-A1B・シャシはパネルマウントの設置用に設計されています. 1771-A1B・シャシは2から4アンパーの統合電源を備えたプロセッサを通じて電力を受信できます.3から8アンパーの電源モジュール6.5から16アンパーの電源を供給します
1771-A1Bの最大のバックプレンの電流は5ボルトDCで動作する16アンペアである.1771-A1Bのシャーシは,シャーシその上に位置する接地スタッドを通じて中央地面バスに接続されなければならない.シャーシの電源は,設定ジャンパーによって設定されます.
ジャンパーには2つの位置があります. "N"は外部電源の位置,そして"Y"は統合電源を持つ電源モジュールまたはプロセッサの位置です.1771-A1B シャーシは,電源モジュールと外部電源の両方を同時に搭載することはできません..
