詳細情報 |
|||
| ブランド: | ab | モデル: | 1771-ALX |
|---|---|---|---|
| モジュールタイプ: | ローカル入力/出力のアダプター | 最高のバックプレーンの流れ（DC 5ボルトので）: | 1.2A |
| モジュールの位置: | 1771の入力/出力のシャーシ | シャーシの間隔:: | 30ケーブル メートル（98.4ケーブル フィート） |
| ハイライト: | PLCはリレー出力モジュールを隔離した,48VDCデジタル私Oモジュール,PLCsの肯定的な論理の出力モジュール |
||
製品の説明

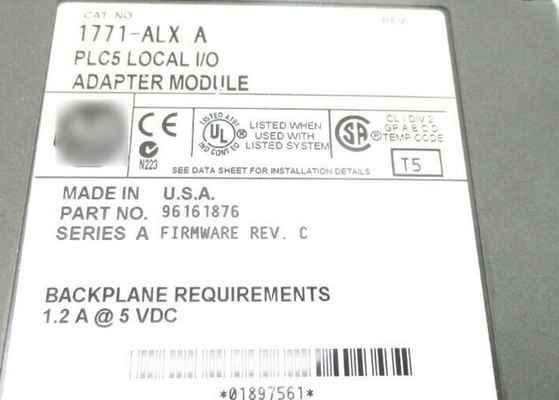

AB 1771-ALX、ローカルI/Oアダプター、1771外部またはスロット電源
1771-ALXの技術仕様
| メーカー | Rockwell Automation |
| モジュールタイプ | ローカルI/Oアダプター |
| 部品番号/カタログ番号 | 1771-ALX |
| ブランド | AB |
| 最大バックプレーン電流（5ボルトDC時） | 1.2 A |
| モジュールの場所 | 任意の1771 I/Oシャーシ |
| 取り付けスロット: | 左端のスロット |
| 相互接続ケーブル | 1771-CX1; 1771-CX2; 1771-CX5 |
| ケーブル終端子: | 1771-CXT |
| キーイング: | 54～56の間; 4～6の間 |
| シャーシ距離: | 30ケーブルメートル（98.4ケーブルフィート） |
| 互換性: | シリーズAまたはB 1771 IOシャーシ |
| 電源: | 1771外部またはスロット電源 |
| LEDインジケーター: | ACTIVE: アダプター障害; I/Oラック障害 |
| ラックアドレッシング | 任意の方法 |
| ポート | 拡張ローカルI/Oアダプター |
| 通信速度 | N/A（パラレル） |
| コネクタ | D-Shell |
| バックプレーン電流（5ボルト） | 1.2アンペア |
| ケーブル | 1771-CX1（1 m）、1771-CX2（2 m）、1771-CX5（5 m） |
| 動作温度 | 32～140 F（0～60 C） |
| 保管温度 | -40～185 F（-40～85 C） |
| 重量 | 1.2ポンド（0.6 kg） |
| 下部コネクターキーイング | 16～18 |
| 寸法 | 3.5 x 6.5 x 2.0インチ（89 x 165 x 51 mm） |
| UPC | 10612598115379 |
1771-ALXについて
ABの1771-ALX PLC 5ローカルI/Oアダプターモジュールは、システム全体を中断またはシャットダウンすることなく、ラックをBUSから切り離すことができるI/Oシャーシモジュールです。モジュールは1771 I/Oシャーシの左端のI/Oスロットに配置され、システムへの接続に最大30mのケーブル長があり、1m（1771-CX1）、2m（1771-CX2）、または5m（1771-CX5）のケーブルを組み合わせることができます。
1771-ALX PLC 5ローカルI/OアダプターモジュールをPLC 5プログラマブルコントローラーのBUSで終端するための1771–CXT終端プラグがあり、動作時には、アダプターモジュールは最大6.3Wの熱を放出し、21.48 BTU/hrの熱放散を行います。モジュールは5V DCで1.2Aのバックプレーン電流を消費し、相対湿度範囲5～95％で結露なしで、0～60 0C（32～140 0F）の温度範囲で定格を下げることなく機能するように設計されています。1771-ALXには、ステータスを表示し、ユーザーがモジュールのトラブルシューティングを行うことができる3つのLEDライトインジケーターがあります。
AB 1771-ALXはローカルI/Oアダプターです。このモジュールは、最大16個のローカルI/Oアダプターの取り付けを可能にし、ラックの拡張と1771モジュールの数の増加を可能にします。すべてのシャーシの左端のスロットに取り付けられ、相互接続ケーブルを使用して拡張ラックへの物理的な接続を確立します。長さ1メートルの1771-CX1相互接続ケーブル、長さ2メートルの1771-CX2、および長さ5メートルの1771-CX5との使用に互換性があります。
1771-ALXでサポートされているシャーシ距離は、30ケーブルメートルまたは98.4ケーブルフィートです。最大消費電力は6.3ワット、最小消費電力は5.7ワットで、最大熱放散は1時間あたり21.48 British Thermal Units（BTU）、最小熱放散は1時間あたり19.44 BTUです。5ボルトDCで1.2アンペアのバックプレーン電流を消費します。

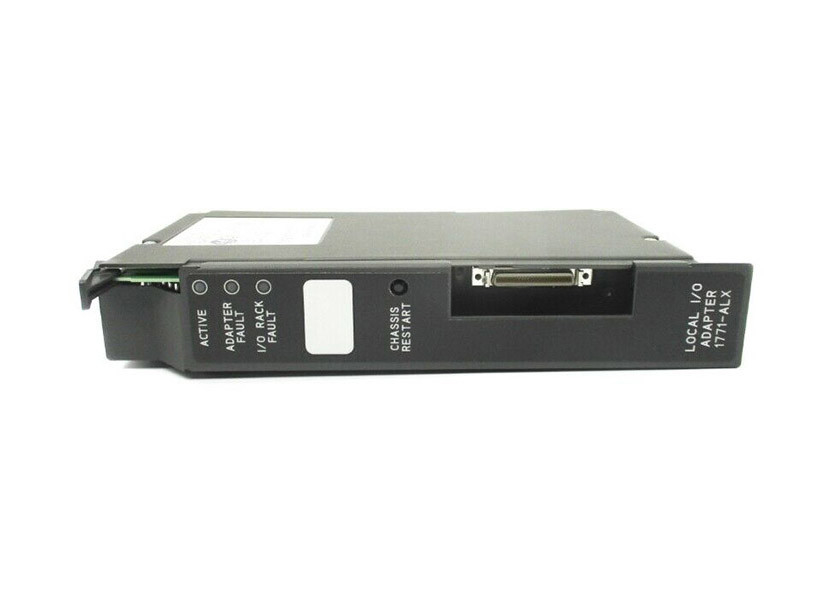

このモジュールを取り付けるときは、適切なモジュールキーイング位置を適用してください。上部コネクタは54～56の間、下部コネクタは4～6の間で切り替える必要があります。シリーズAまたはBの1771 I/Oシャーシ、または1771外部またはスロット電源で使用できます。アダプターがACTIVE、ADAPTER FAULT、およびI/O RACK FAULTかどうかを示す3つの（3）LEDインジケーターが付属しています。

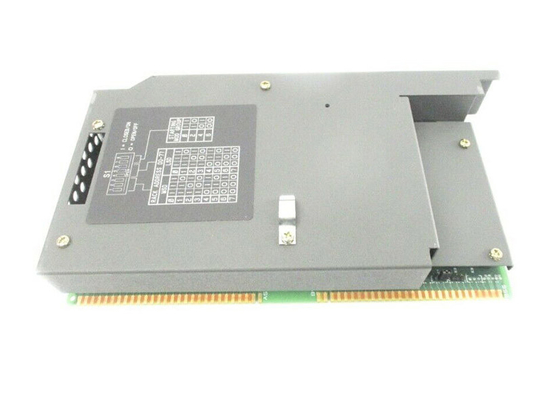

アダプター構成の場合、アダプタースイッチとアダプタープラグが装備されています。アダプタースイッチは、I/Oラックアドレスと最初のI/Oグループ番号または開始モジュールグループを設定するために使用されます。モジュール構成プラグは、I/Oモジュールとアドレッシング方法を検証するために使用されます。32ポイントI/Oモジュールで使用し、任意のアドレッシング方法をサポートするには、構成プラグを2つの下部ピンをショートするように設定します。
この設定では、1771-IXおよび1771-IYは使用できません。1771-IXおよび1771-IYと任意のアドレッシング方法のサポートを設定するには、上部2つの（2）ピンをショートします。この構成では、32ポイントI/Oモジュールはサポートされていません。
