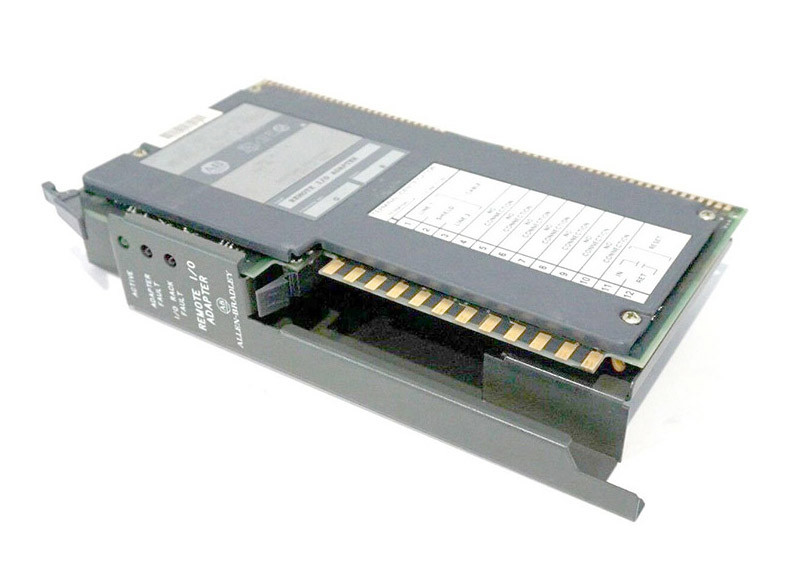

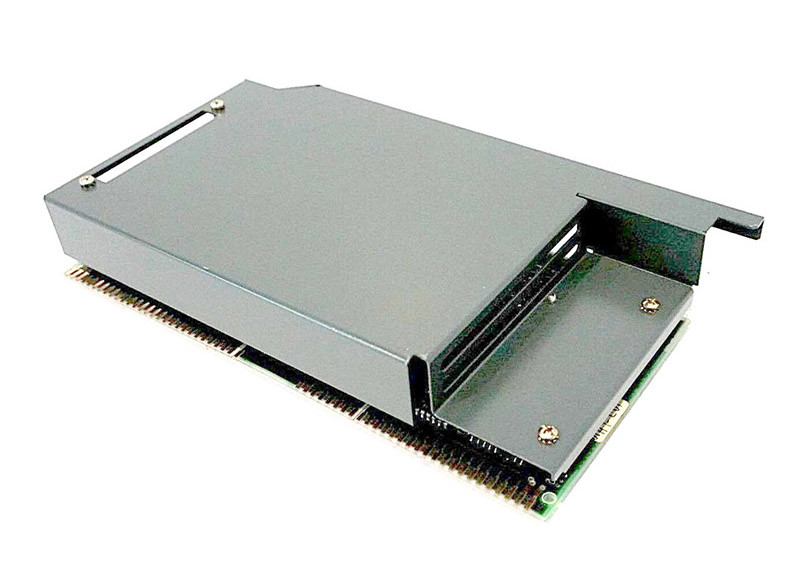

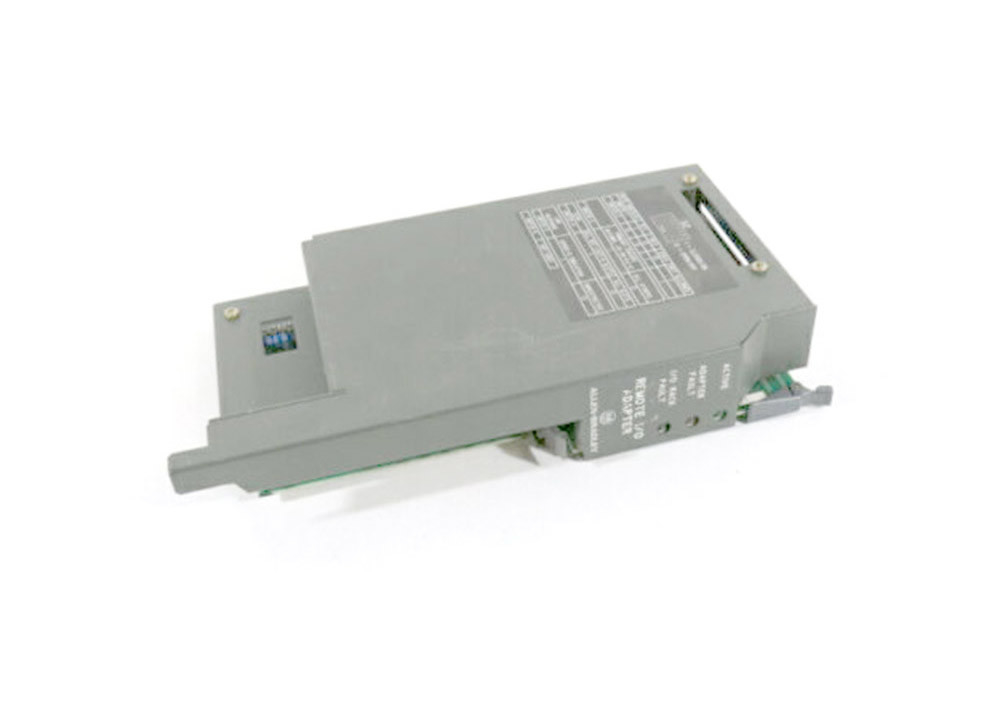

AB 1771-ASB, PLC 5 リモート I/O (RIO) アダプタ ハードウェア
1771-ASBに関する技術仕様
| 製造者 |
ロックウェル・オートメーション |
| ブランド |
AB |
| 部品番号/カタログ番号 |
1771-ASB |
| モジュールの種類 |
I/O アダプタ モジュール |
| 製品ファミリー: |
SLC 500 |
| 港 |
ユニバーサル リモート I/O アダプタ |
| 製品タイプ: |
RIO アダプター モジュール |
| コミュニケーション の 速度 |
57.6kbit/秒 115kbit/秒 230kbit/秒 |
| コネクタ |
ワイヤリングアーム 1771-WB |
| プログラミングソフト: |
RSLogix5 ソフトウェア |
| バックプランの電流 (5V) |
1.0アンパール |
| 通信ポート: |
リモート I/O (RIO) |
| 動作温度 |
32°Fから140°F (0°Cから60°C) |
| ケーブル |
ベルデン 9463 |
| 設置: |
シャーシ内 |
| 貯蔵温度 |
-40°F から +185°F (-40°C から +85°C) |
| バックプランの電流: |
5VDCで1mA |
| 下のコネクタキー付け |
16から18 |
| 騒音抵抗性: |
NEMA標準ICS 2-230 |
| 湿度: |
5%~95% 凝縮しない |
| UPC |
10612598127532 |
| 接続数: |
32 |
| 体重 |
1.9ポンド (0.9キログラム) |
| 認証: |
UL リスト,CSA 認定,クラスI,Division 2 グループA,B,C,D,CE 準拠,適用されるすべての指令 |
| サイズ |
3.5 x 6.5 x 2.0インチ (89 x 165 x 51ミリ) |
約1771年
AB 1771-ASBはPLC 5ユニバーサルリモートI/Oアダプターモジュールである. 1771I/Oシャシ内のI/OモジュールとI/Oリンク上のプロセッサのためのリモートI/Oスキャナーポートとインタフェースする.直接のワイヤリングの代わりにそれを使用して起動を減らすI/Oは,アクチュエータとセンサーに近い.I/Oリンク経由で 32 I/O アダプターデバイスと互換性があり,82オムまたは150オム終了抵抗を使用.
1771-ASBモジュールは,通信速度は57.6 Kbps,115 Kbps,230 Kbpsで,重さは1.9ポンド. 5 ボルトDCで1 Aのバックプレーン電流負荷と最大電源消耗は5 である.2W接続のためにリモート I/O アダプタポートが必要です. インストールのために,PLC 5 プロセッサによって制御される I/O モジュールの 1771 シャーシの左端末にマウントする必要があります.,1770-CD Belden 9463ケーブルまたは同等のケーブルを使用しなければならない.1771-ASBモジュールは,アクティブ,アダプター欠陥,I/Oラック欠陥診断指標,2つのスイッチ組とフィールド配線アームを有する.230メートルで2500フィートまでバックプレーンスキャン.4K Baud. シリアル通信をサポートし,並列形式でデータを読み/書き込みます. 4,8,12,16または32スロット I/O シャーシと1および2スロット I/O アドレスをサポートします.1771-ASBは,最後の4つを除くすべてのスロットをスキャンすることで,スキャン時間とI/O画像スペースの節約を改善します.改善された診断機能でトラブルシューティングを容易にする.
1771-ASBは,プログラム可能な論理コントローラ (PLC) のPLC 5製品ファミリーに属するABハードウェアである.この電子ハードウェアは,リモート I/O (RIO) ネットワークへのインターフェースに使用されるリモート I/O アダプターですこのアダプターは,ネットワーク内のリモート I/O (RIO) スキャナーの要求に応答します.このアダプターは,ケーブル長さでデータ伝達をサポートし,57で10,000フィートの速度で動作します.6Kボード2千5百フィート,230.4k baudでデータ送信.
RIO通信は,デイジーチェーントポロジーに従って物理的に実装されている.このトポロジーでは,ネットワークセグメントを閉鎖するために,開始点と終点は終了レジスタでインストールされなければならない.このプロトコルの場合も同じです断片を終了するために,82オムまたは150オム抵抗を使用することができる. 150オムは古い構成に使用され,82オムは強化されたRIOネットワークバージョンで使用される.ベルデン9463,またはベルデンブルーホースケーブルとして知られている,リモートI/Oプロトコルに使用されます..

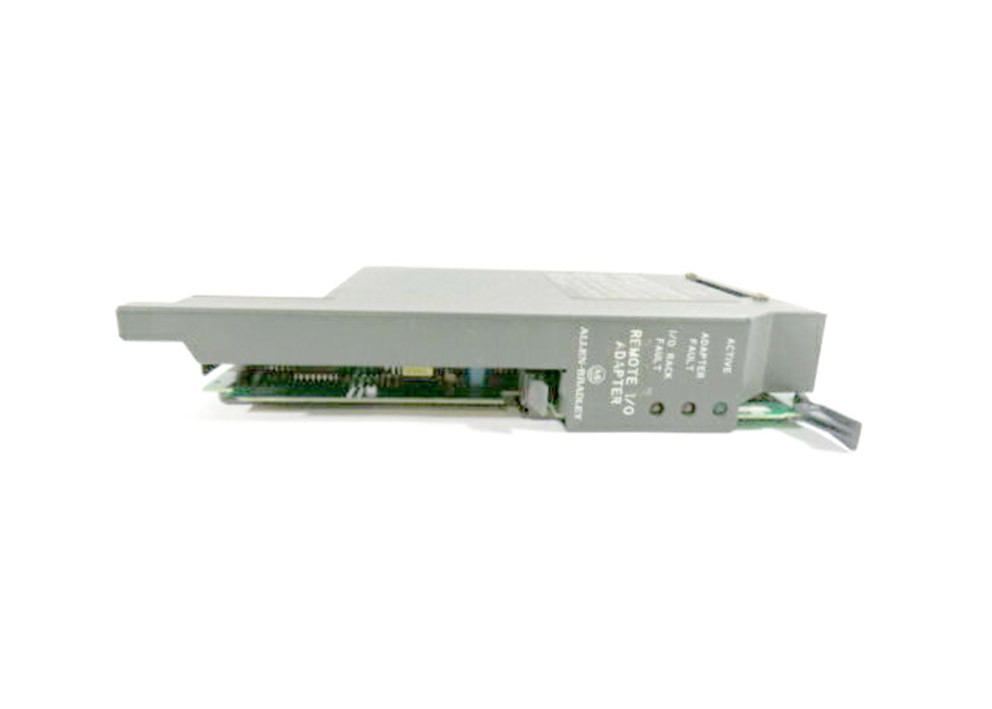

このモジュールは,ACTIVE,ADAPTER FAULT,I/O RACK FAULTなどのステータスインジケーターが装備されています.アクティブステータスの場合は,LEDライトが正常な動作を表示するために緑色で表示されます.アダプターの故障が発生した場合レッドライトが点灯し,ラック・フォールトはRED LEDが点灯します.
このモジュールは,I/Oスキャナーから/それへデータをシリアル形式で受信/送信し,入力モジュールから/それへデータを並列形式で読み/書き,出力モジュールから/それへデータを並列形式で読み/書きます.このモジュールで使用されている設定ソフトウェアは,RSLinxとRSLogix 5のプログラミングソフトウェアです..
