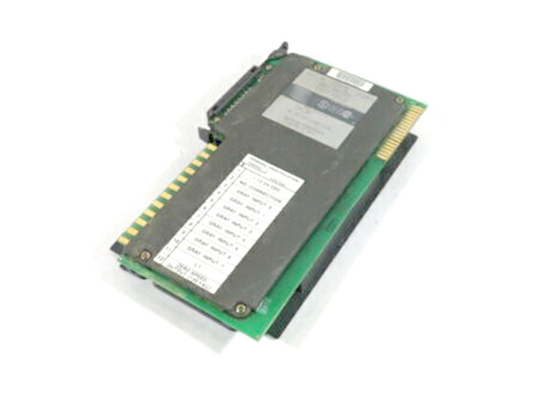

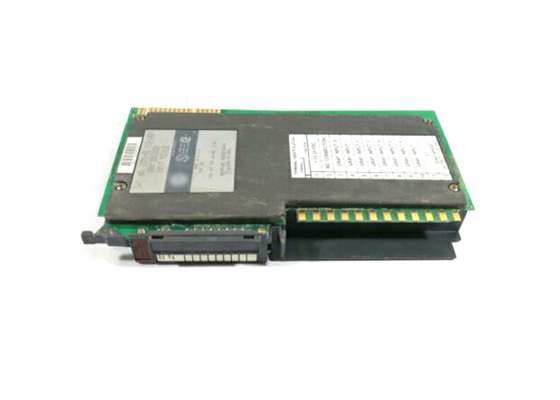

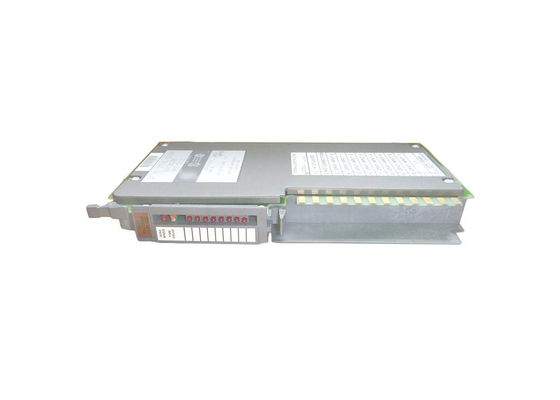

PLC 5位置I Oのモジュール1キロヘルツ1つのスロット アレン ブラッドリー1771-DL

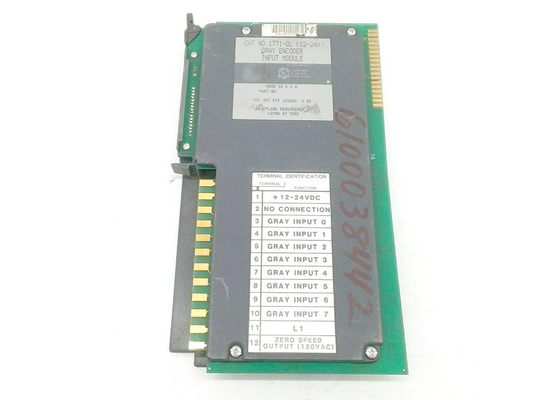

アレン ブラッドリー1771-DLは灰色のコード変換器 モジュールである。それは1771-WBと絶対エンコーダーの間で接続される12-24V DC電源要求する。報告845A-SJZ3DN6DWの8ビット灰色のエンコーダーは多用性がある1771-WB配線の腕と共にこのモジュールと互換性がある。8ビット灰色コードは絶対エンコーダーから8ビット2進数にそれから変えられる。これはアレン ブラッドリーのプログラマブル コントローラへの入力としてそれから使用される。灰色のエンコーダーが動きにある間、120V ACゼロ速度のトライアック スイッチはついている。スイッチは動きは選択可能なタイム・ディレイで停止したことをモジュールが確認した後だけ消える。モジュールの前部にあるトリムの鍋を使用してタイム・ディレイは0.3のそして6秒の間に変更することができる。遅れを減らし、右回りに遅れを高めるためにノブを左回りに回しなさい。スイッチは安全保護インターロックとして機能し、ドライブ回路を開けるのでエンコーダーの失敗が検出されるとき使用することができる。120V ACで5Aで評価される、スイッチに47-63のHzの動作周波数がある。スイッチは0.5A連続的な出力電流を備え、サージ電流10ミリ秒ののための2Aがある。そのスイッチは最低の50 mAの負荷流れを備え、オン州の電圧低下は100 mAの負荷流れに2Vである。1771-DLにオフ状態で最高の5 mAの漏出流れがあり、出力ヒューズは1A正常な打撃で8 AGを備えている。モジュールは0-360度からの回転位置を追跡するエンコーダーからだけ入力を受け取る。そしてこの位置の価値は0-255からの8ビット灰色コードに変えられる。multi-conductorケーブルを使用して、エンコーダーは1771-DLモジュールにコードされた位置の価値を送ることができる。価値はモジュールの入力/出力のシャーシのバックプレーンに置かれる。モジュールはバックプレーンを通してプロセッサの入力に8ビット0-255バイナリを出力する。

モジュールは1"の次元がx 6" x 10" （3 cm X 15 cm x 25 cm）およびそれ0.43 kgの重量を量ることを推定した。調整はピン4および6とピン24および26の間だけで働く。実用温度は32 – 140の華氏温度である。モジュールの保管温度は5 - 95%の不凝縮相対湿度の-40-185の華氏温度である。バックプレーンの流れはタイム・ディレイ5V DCおよび1ミリ秒の入力フィルターに120 mAである。1771-DLに10V DCでビットごとの6 mAおよび入力調達の流れの27V DCでビットごとの15 mAがある。
