アレン・ブラッドリー 1769-PA4, コンパクト・ロジックス電源, 入力電圧範囲 85 - 265VAC または 170 - 265VAC
1769-PA4に関する技術仕様
| 製造者 |
ロックウェル・オートメーション / アレン・ブラッドリー |
| ブランド |
アレン・ブラッドリー |
| 部品番号/カタログ番号 |
1769-PA4 |
| 製品ライン |
コンパクト・ロジックス |
| 製品タイプ: |
I/O 電源 |
| モジュールの種類 |
AC電源モジュール |
| 入力電源 |
120 ウォルト AC |
| 入力電圧範囲: |
85...265V ACまたは170...265V AC,切り替えが選択可能 |
| 電力供給距離指定 |
8; 8つのI/Oモジュールが電源の両側に接続され,最大16つのモジュールが接続できます. |
| ソフトウェア |
RSLogix5000 について |
| 入力周波数範囲: |
47...63 Hz |
| 船舶の寸法 |
8x8x5インチ |
| 電力消費量: |
200VA @ 120V AC 240VA @ 240V AC |
| 収納器の種類 |
無 (オープンスタイル) |
| 電力消耗: |
8W @ 60 °C (140 °F) |
| シリーズ |
AとB |
| 電流容量 @ 5V DC: |
4.0 A |
| 保証 |
1年 |
| 電流容量 @ 24V DC: |
2.0A |
| ワイヤの種類 |
90°Cに耐える銅線 |
| 入力電流 最大: |
25A @ 132V AC |
| 固いワイヤの大きさ |
22〜14 AWG |
| シューズタイプ: |
リトルフューズ 02153.15MXP; ウィックマン 19195-3.15A |
| 入力頻度 |
47〜63ヘルツ |
1769年頃

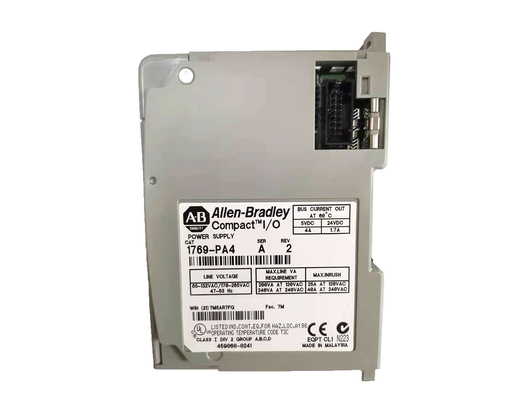

AB 1769-PA4は,CompactLogix I/O電源である.これは,CompactLogix 1769-L3xプロセッサ,コントローラ,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源等.接続されたI/Oモジュール. 1つの電源に最大16つのモジュールで最大8つのモジュールが各側に接続できます. この電源は5ボルトDCで4Aの電流または24ボルトDCで2Aを提供します.このモジュールは2.76 x 3.43 x 4.65インチ,重さ約 630 g (1.39 lb) である.この電源はDINレールまたはパネルのマウントをサポートする.部品番号と交換可能な統合シューズを持つオープンスタイルキャビネットがあります Littelfuse 02183.15MXPか ウィックマン19195-3のファイヤー
1769-PA4には ロッキング機能のバスレバー,LEDステータスインジケーター,識別ラベルの電源ドア移動式および固定式バスコネクタの両方 (男性と女性ピン),名札ラベル,上下の舌と溝のスロット,上下のDINレールロック,指で覆える端末ブロック,交換可能なシューズのカバー.
この電源は,入力周波数範囲47〜63ヘルツに沿って85〜265ボルトと170〜265VACの選択可能な入力電圧範囲を有する.その電源消費量は120VACで約200VA,240VACで約240VACで,その最大インラッシュ電流は132VACで25Amp1769-PA4は,電流の容量が 4 Amp で 5 ボルト DC と 24 ボルト DC で 2 Amp の1つ, 120 から 220 ボルト AC の名目入力電圧, 18 ワットのワット,24V DC の出力電圧システムへのAC電源入力から265Vで連続しています.
部品番号1769-PA4のアレン・ブラッドリー製品は,I/O電源として機能するCompactLogixコンポーネントです.このCompactLogix I/O電源は1769 Compact I/Oモジュールに配給されるバックプレンの電源を供給しますこの電源は ユニットの両側からモジュールに電力を供給しますコンパクト I/O モジュールは,I/O 拡張電源の各側に設置可能で,合計 16 つのコンパクト I/O モジュールの最大 8 (8) モジュールは設置可能である..
この電源は, 85~265V AC または 170~265V AC の選択可能な電圧入力範囲を備えています.電源を電源化する前に,モジュールの損傷を防ぐために正しい選択が有効であることを確認する.この電源コンポーネントは,5VDCで4.0A,24VDCで2.0Aの電流出力を有する.この電源は,多くの離散出力とアナログモジュールを持つCompactLogix組装の装置に互換性があります..
この電源は内部ファイューズで設置されている.このファイューズは,部品番号 Wickmann 19195-3.15A または Littelfuse 02153.15MXP で交換することができます.
電力供給計画とは,コンパクトロジックス組成装置の構築において不可欠である.これは,電力供給が電源供給距離評価要件で参照されるモジュールであるという事実による.このモジュール要求は,有効な CompactLogix 構成を維持するために遵守する必要があります.プロセッサと通信モジュールを含め,どのモジュールも,指定された電源供給距離を超えてはならない.
この電源モジュールは,RSLogix 5000やStudio 5000 Logix Designerなどのプログラミングソフトウェアでも設定されています.
