D2E160-AH02-15遠心ACはABB VFD ACS800のためのEBM-PAPSTに送風する
詳細製品概要
| Brand1: |
EBM-PAPST |
Brand2: |
ABB |
| モデル1: |
D2E160-AH02-15 |
モデル2: |
D2E160-AH02-15 |
| 純重量（lb）: |
9.000 lb |
包装次元: |
30,00×30,00×18,00 |
| ハイライト: |
ABB VFD遠心ACファン, ACS800遠心ACファン, ABB VFD AC遠心送風機 |

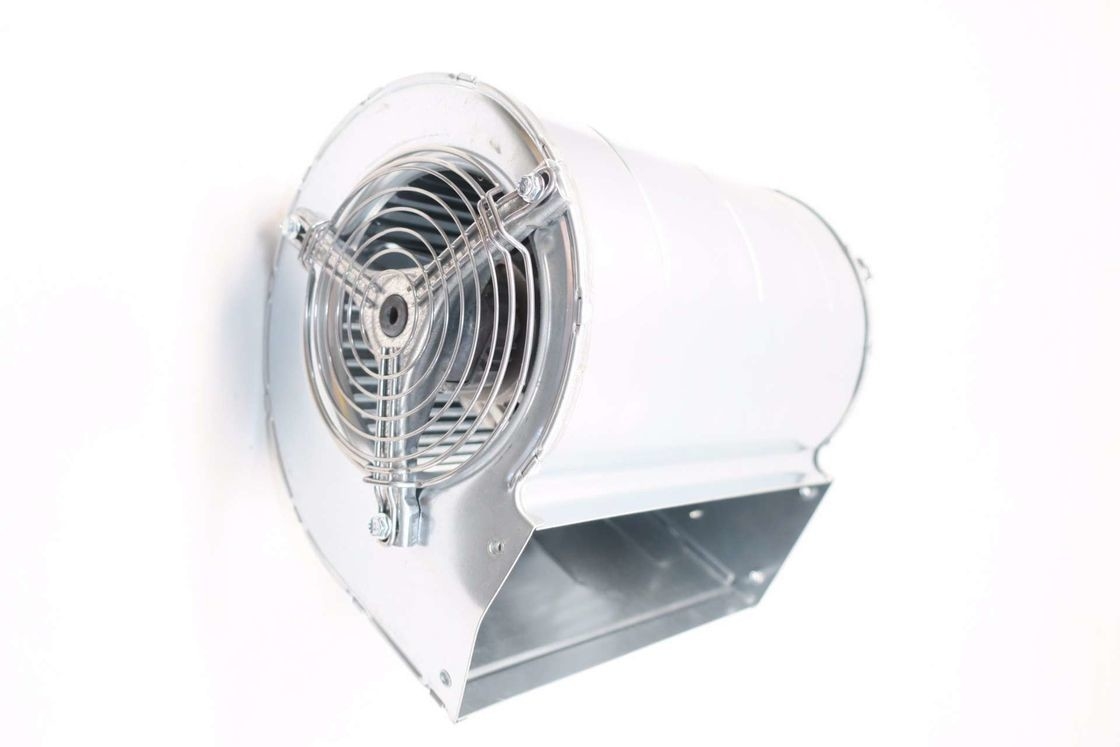

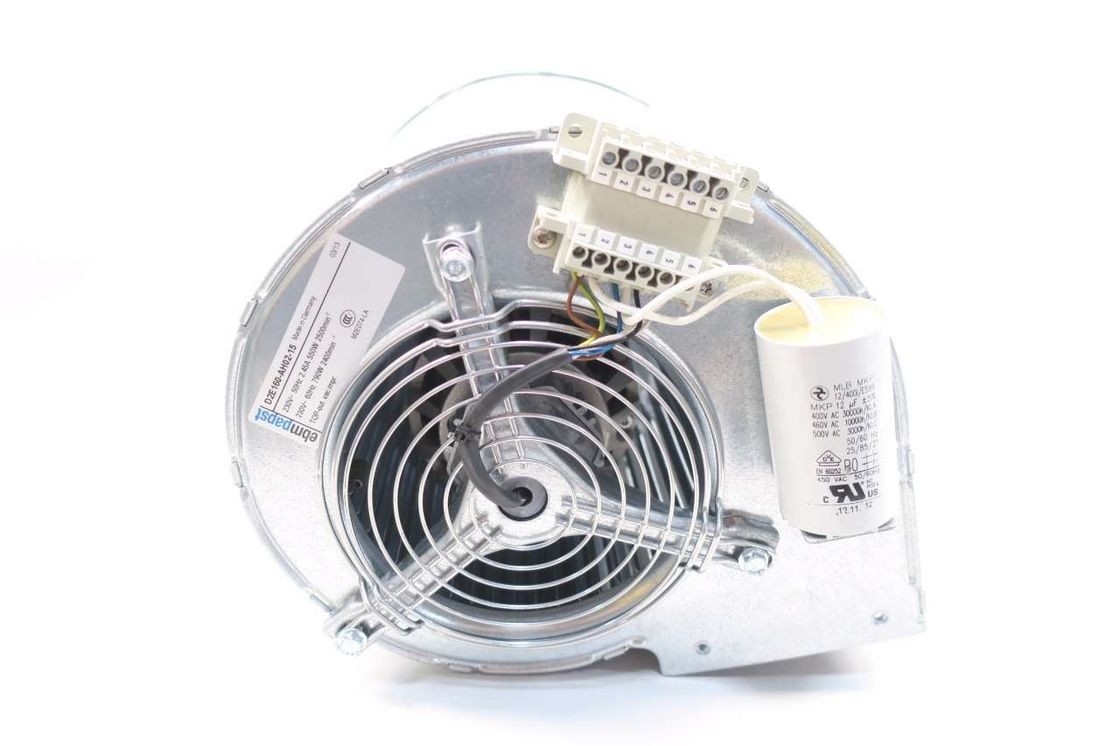

EBM-PAPST D2E160-AH02-15 AC扇風機 ABB VFD ACS800用のAC遠心風機
テクニカル説明
体重 9.7 kg
サイズ 160mm
モーターサイズ74
ローターの表面 黒く塗り
インペラー材料 鋼板,加熱
住宅材料 鋼板,加熱
防護グリルの材料 リン酸化され白アルミニウムプラスチックで覆われた鋼 (RAL 9006)
モーターの懸垂 両側から振動を抑制する
ローターに向かって見られる反時計回転方向
保護度 IP00
隔熱クラス"F"
湿度 (F) /
環境 (H)
保護クラス
F2-1
設置位置 縦軸
凝縮
排水孔
無し ローター開け
モードS1
モーターベアリング ボールベアリング
触れる電流
IECによると
60990 (測定)
電路図4 TN
システム)
電源接続 端末帯,コンデンサが接続されている
熱過負荷保護装置 (TOP)
基本隔熱
ケーブルでAxial
汚染度 2
保護クラスI (保護料を含む)
表面質に関する情報
製品の表面は,一般的に適用される工業標準に適合しています.表面の質は,生産期間中に変化する可能性があります.これは強度に影響しません.尺寸安定性と尺寸精度.
塗料の色素は,時間とともにUV光に反応する.しかし,これは
製品の技術的特性 製品が紫外線から保護され,斑点の形成や消色を防ぐ必要があります.色の変更は,苦情の理由ではなく,保証の対象ではありません..
注記
変圧器や電子電圧調節器 (例えば相制御) によって速度制御が実施された場合,電流の超越が発生する可能性があります.装置の設置形態に応じて,段階制御の場合も騒音や振動が起こる可能性があります.振動はベアリングに損傷を与え,早期に故障を起こす可能性があります.
