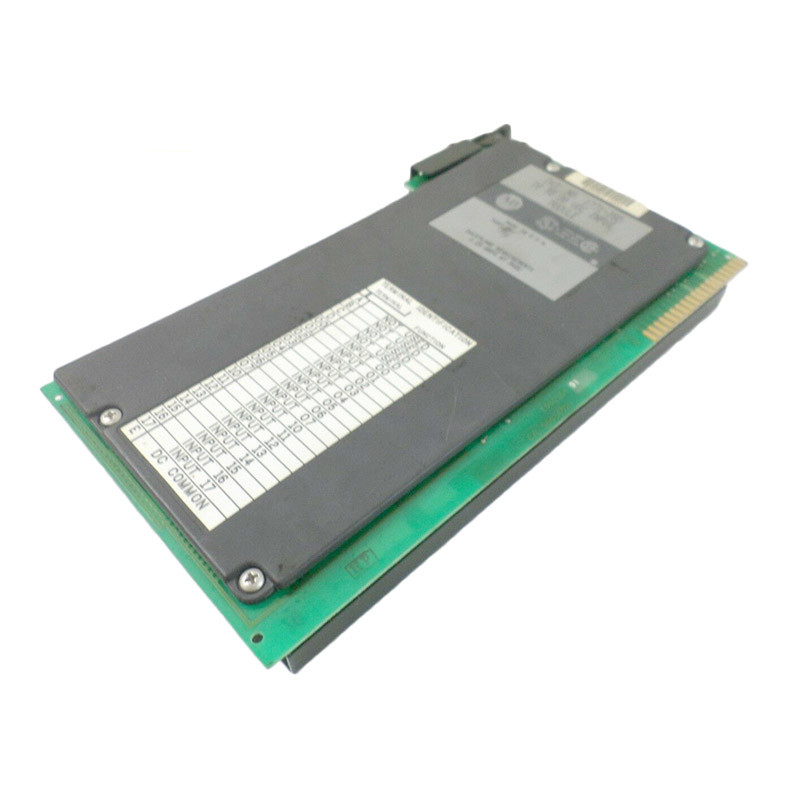

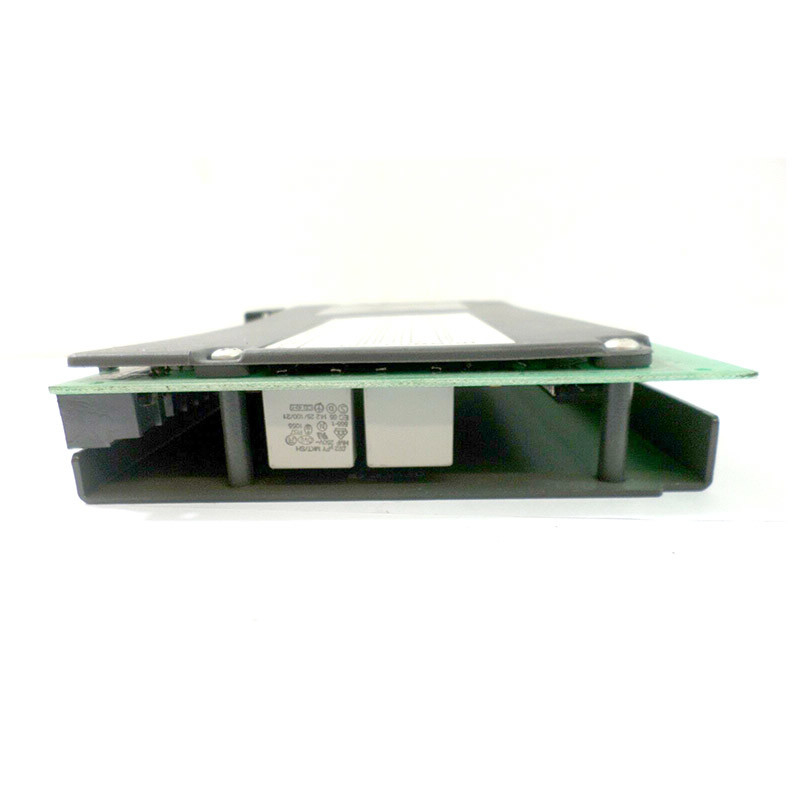

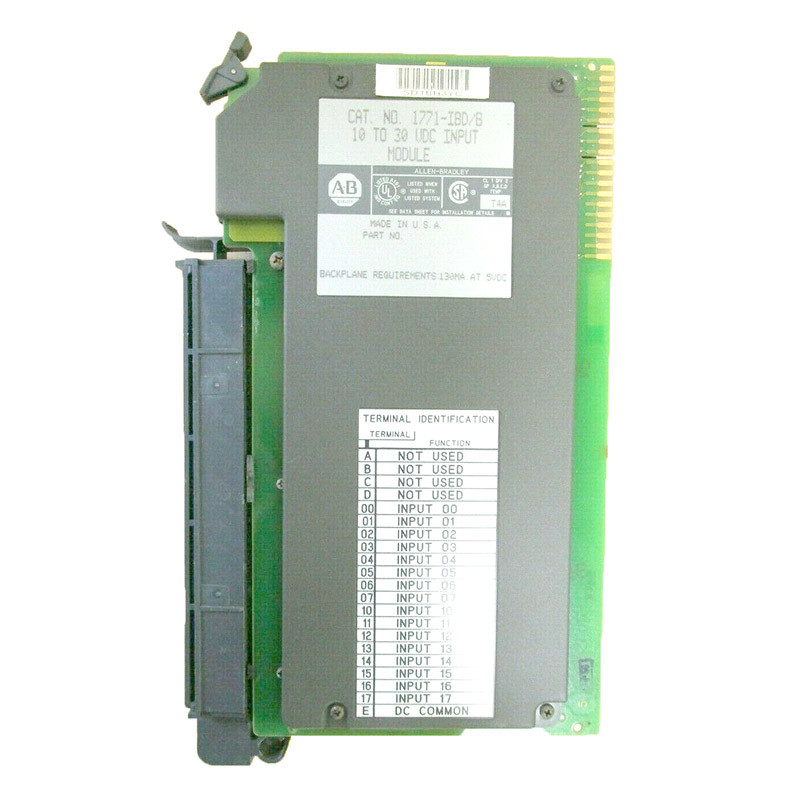

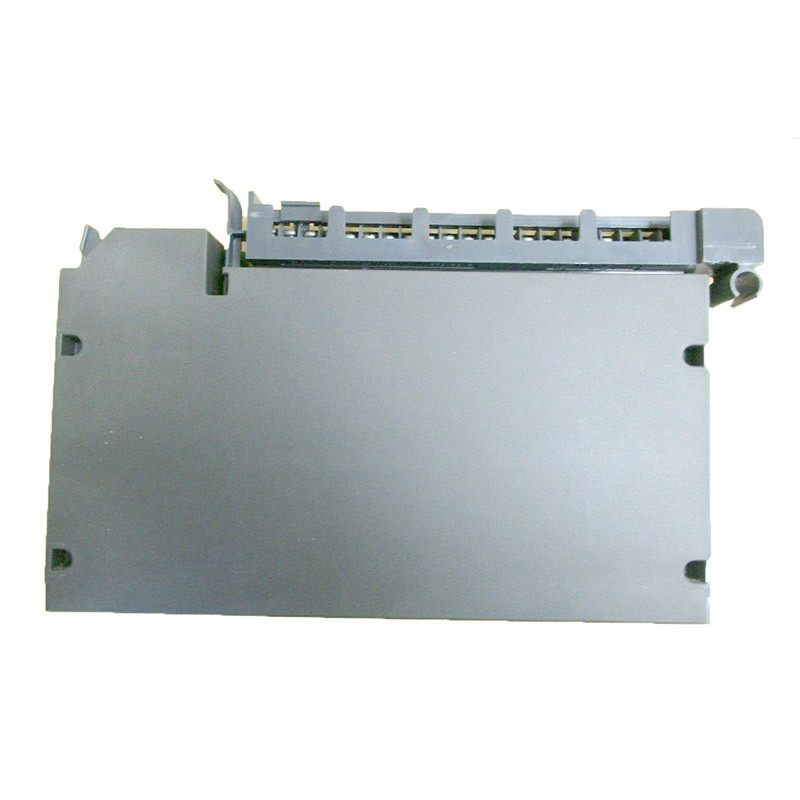

AB 1771-IBD ディスクリート入力モジュール 16 (16) 10-30VDCシンク入力チャネル
1771-IBDの技術仕様
| モジュールの種類 |
デジタルDC入力モジュール |
| 部品番号/カタログ番号 |
1777 - IBD |
| ブランド |
AB |
| シリーズ |
1771 製品情報 |
| 入力の数 |
16 (16) インプット |
| 稼働電圧範囲 |
10から30VDC |
| 入力遅延時間,オフからオンへ |
1 ms |
| 入力遅延時間,オンからオフ |
1 ms または 6 ms |
| 権力 の 消耗 |
7.3ワット (最大),1.0ワット (最小) |
| 熱分散 |
24.7 BTU/h (最大),3.4 BTU/h (最小) |
| バックプランの電流 24 伏 |

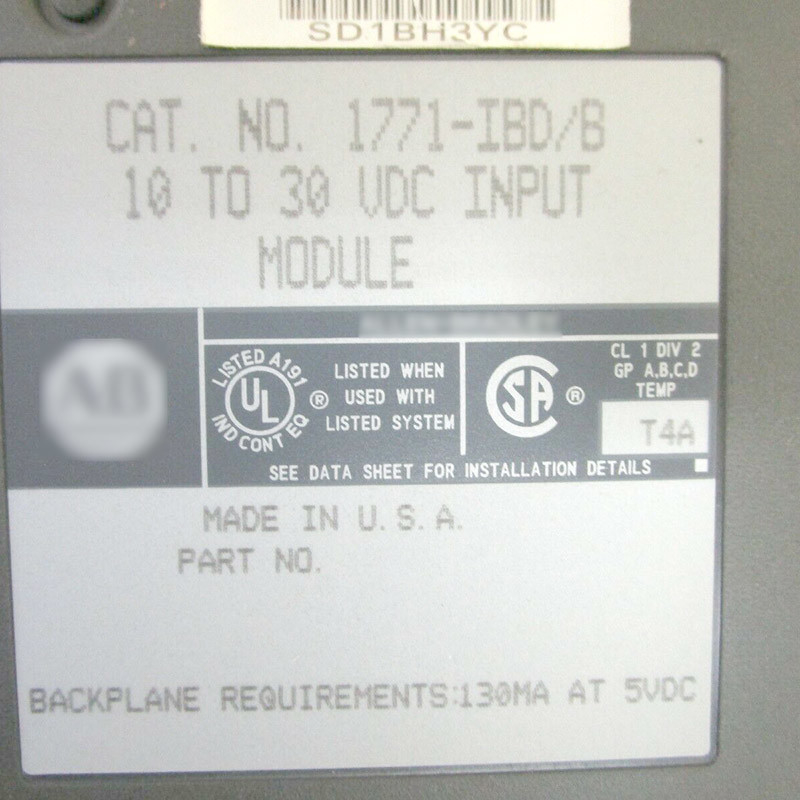

130mA @ 5V DC +5% |
| 対応するシャーシ |
1771 I/O・シャシは全て,1771-A1, -A2, -A4を除く |
| キーリング |
10歳から12歳まで 16歳から18歳 |
| フィールドワイヤリングアーム |
カット1771-WH |
| ワイヤリング・アーム・スクリュー・トルク |
7-9インチポンド |
| 入力数 |
16 インプット |
| 電圧カテゴリー |
10から60ボルト DC,シンク (源負荷) |
| DC稼働電圧 |
10~30ボルト |
| バックプランの電流 |
130ミリアンパール |
| マックスDCオフ状態電流 |
2.0 ミリアンパー |
| 典型的なDC信号遅延 (オン) |
1.3 (+/- 0.1) ミリ秒 |
| 典型的なDC信号遅延 (オフ) |
1.3 (+/- 0.1) ミリ秒 |
約1771-IBD
AB 1771-IBDは1771製品ファミリーに属する離散入力装置である.このモジュールは,主に16 (16) 10-30VDC離散入力チャネルを特徴とする単スロット幅コンポーネントである.1771型を除き,利用可能な 1771型のいずれかに搭載される., 1771-A2 と 1771-A4.
1771-IBDなどの離散入力モジュールは,通常,スイッチ,センサー,プロセスの状態を表す補助コンタクトなどのフィールドシグナリングデバイスをインターフェースするために使用されます.特に ON/OFF で使うのに適しています1 または 0 またはバイナリー操作装置.
1771-IBDは,モジュールの各入力チャネルに存在するモジュールの状態と信号の状態に関する情報を提供する"8 (18) つのLEDステータスインジケーターを搭載しています.兼容の交換部品番号の1771-WHフィールドワイアリングアームは,信号を終了する際にモジュールから取り外せるため,モジュールワイアリング方法を提供するために使用されます. さらに,接続されたワイヤを切り離す必要なく,互換性のあるモジュールに取り外して設置できるので,保守を容易にする.
1771-IBDは,10VDCで最低4.5mAの入力電流と30VDCで15mAの入力電流を必要とし,最低オフ状態電流は2.0mA @ 5VDCである.低信号から高信号への移行には1ms,高信号から低信号への移行には1msまたは6msの入力信号遅延があります.電力消耗は7.3ワット (最大),1.0ワット (最小),熱消耗は24.7BTU/h (最大),3.4BTU/h (最小).
1771-IBDは,ワイヤリングの容易さと,モジュールの不具合の場合のシンプルな交換のために1771-WHのワイヤリングアームが付属しており,したがって最初にワイヤリングを切り離す必要性がなくなります.1⁄2 支持するドライコンタクトスイッチ,電機式トランスミッター,電源スイッチ,電源スイッチ,電源スイッチなど,選択スイッチやプッシュボタンなどのパネルスイッチ装置1771-IBDモジュールは10〜30ボルトDCシンク (ソースロード) 電圧カテゴリーを持つ16の入力を持っています. 10〜30ボルトDCの稼働電圧範囲を持っています. 典型的な信号遅延は1.3ミリ秒 (±0).1) オンDC状態で1.3ミリ秒 (±0.1) オフDC状態で.最大オフ状態電流は2mA,バックプレーン電流負荷は130mAである.最大電力の消耗は6W,熱消耗は20W.3 BTU/時間.PLCプロセッサを含む1771 I/O シャーシに設置されている.右スロットにそれを置くためにキーリングバンドは,上部コネクタのためのピン16と18の間,および下部コネクタのためのピン10と12の間にある1771-IBD モジュールは,前面パネルに顧客側表示のために1つの緑色ステータスインジケーターと16つの赤色ステータスインジケーターを持っています.システム回路を電気的トランジエントから保護するために光電気的隔離が含まれています電気ノイズを減らすための入力フィルタ機能も搭載しています
