エマーソンSP4402の可変的な頻度ドライブ制御技法のUnidrive SP 60HP 45kW 400VAC

エマーソンSP4402の制御技法のUnidrive SP - 66のlbs、60 HP、45のkW、83のamps、400V AC、新しい原物。

より多くの情報:

SP4402 400 VはACドライブのUNIdriveラインのための制御技法によって、二重評価されるドライブ製造される。正常な義務のために、適用は低い速度で使用されたとき自己換気された誘導電動機を使用し、低い積み過ぎが可能でなければなりそして完全なトルクを要求するべきではない。

頑丈のために、適用は一定したトルクを必要とするまたは高い積み過ぎが可能である必要性は低い速度で完全なトルクを必要とする。デフォルトである頑丈では誘導電動機およびサーボ モーターを両方保護するために、断熱システムは置かれる。

特徴

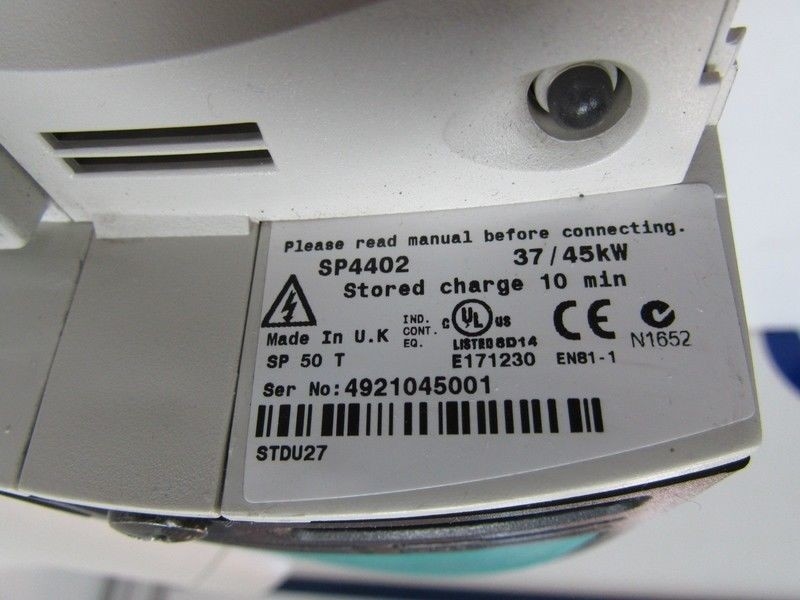

制御技法SP4402 400 V （380Vへの480V ±10%）ドライブ モジュールは83 A.の正常な義務の最高の連続的な出力を備えている。400ボルトの正常な義務わずかな力は45のkWである。460ボルトの正常な義務モーター電力定格は60馬力である。SP4402のための正常な義務のピーク電流は91 A.である。

頑丈のために、Unidriveの最高の連続的な出力電流は74 A.である。頑丈のオープン・ループ ピーク電流は111 Aであり、頑丈のクローズド・ループ ピーク電流は129.5 A.である。400ボルトのわずかな力は37のkWであり、460ボルトのモーター力は頑丈なモードの60馬力である。

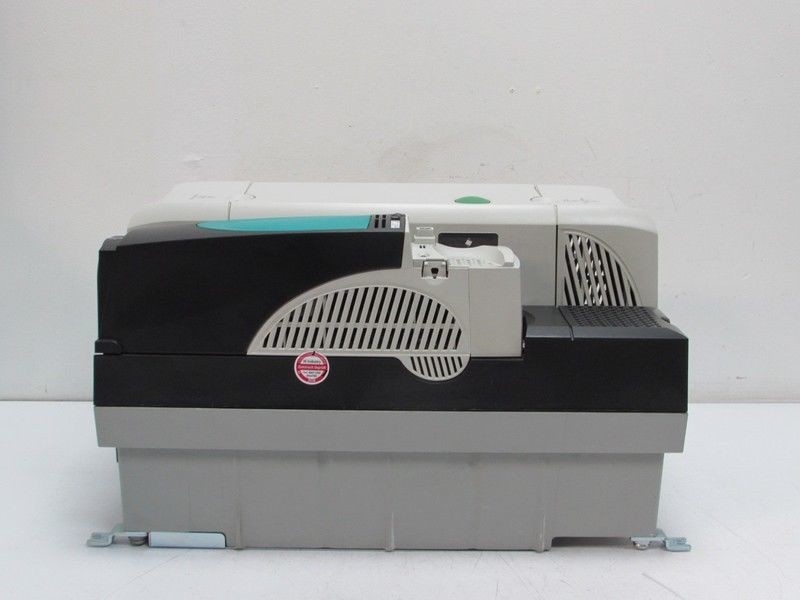

制御技法の左上の前部でSP4402はAC供給の関係である。AC供給の関係の隣で、右へ、DCの供給の関係はある。内部EMCフィルターはAC供給の関係の下にある。

Unidrive SP4402の前部最下の特徴はモーター コネクターおよびブレーキ抵抗器である。それらは左の前部にあり、それぞれ中間は、低電圧DCモードによって続かれて前部右下にある区域を可能にする。

利点:

制御技法SP4402は最適性能のために選択モジュールを利用する。SP4402 Unidriveのために利用できる選択モジュールは複数の色分けされた解決モジュールを含んでいる。オートメーションのための5つのフィードバックの選択モジュール、7つのオートメーション入力/出力の拡張モジュール、5つの応用モジュール、および9つのFieldbusの解決モジュールがある。SP4402にまたキーパッドの選択がある。

注:
エンクロージャの取付けのための制御技法SP4402は設計される。幾つかの取付けの選択は標準かによパネルの土台としてIP54を含んでいる。考慮するべき特徴はターミナルのエンクロージャ、トルクの設定および最終的に位置に取付けるときエンクロージャのサイジングおよびレイアウトの合う選択解決モジュールがであるいかにそれ合い。SP4402のIPの評価はドライブの取付けによって決まる。

ドライブ設置区域の湿気のレベルを含む取付けのために考慮するべき保護がある。これは吹きかかり、滴る水、また凝縮を含んでいる。もう一つの考察は冷却するファンの機能を改竄できる電気で伝導性か挨りだらけ区域の材料との汚染である。それは可能性としては腐食性のガスへの禁則の気流か露出があることができる区域に取付けられているべきではない。制御技法は利用者マニュアルで指定される範囲で使用され、貯えられるべきである運転する。
