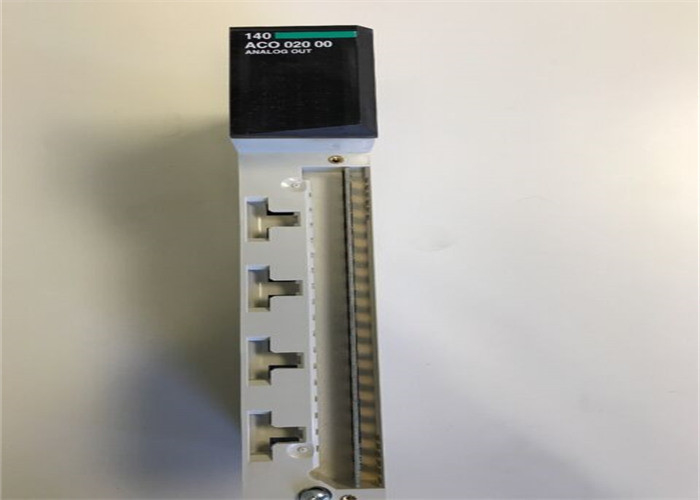

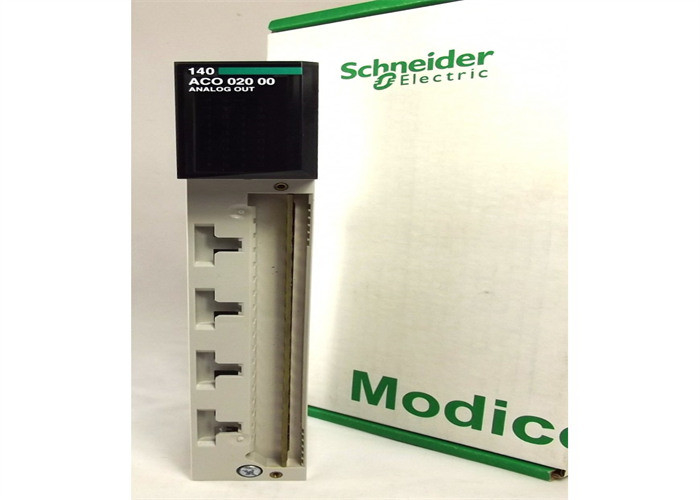

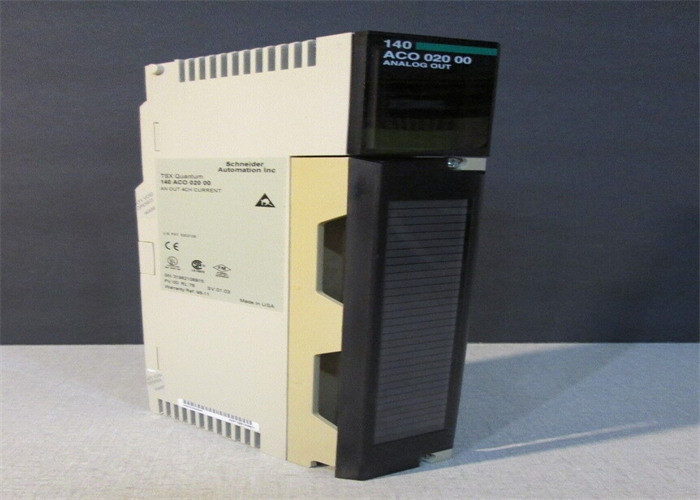

Schneider Modicon Quantum PLC 140ACO02000 TSX Quantum アナログ出力モジュール

シュナイダー・モディコン 量子PLC 140ACO02000 TSX 量子アナログ出力モジュール

詳細は

• 部分番号: 140ACO02000
• メーカー:シュナイダー・エレクトリック
• タイプ:I/Oモジュール
• モデル番号: 140-ACO-020-00
• 製品重量:0.85kg
• アナログ出力数: 4
• アドレス要求:出力4語
• ループ電圧: 12...30V DC
• 電圧降低: 20 mA で 7...30 V
• アナログ出力範囲: 4...20 mA 0...4096回数,12ビットバイポール電流
• 絶対精度誤差: 25 °C で全スケールの +/- 0.20%
• 線性: +/- 1 LSB
• 温度関連精度差:
• 最大:全スケールの+/- 0.007%/°C
• 標準:全スケールの+/- 0.004%/°C
• チャンネル間の隔離:1分間直流750V500 V AC (47...63 Hz)
• 更新時間: 3 ms
• 定着時間:最終値の +/- 0.1% に達するために 900 μs
• 障害物の検出: 4~20 mA の範囲で開き回路
• バス電流要求: 480 mA
• 電力消耗: ≤ 5.3 W
• 外部の電源需要: 12...30V
• CEマーク

地元信号 (LED インジケーター):

• 4つの赤いLED:チャネル障害を示す
• 4つの緑色のLED:チャンネルがアクティブであることを示す (オン)
• 1 赤色 LED: 外部障害を表示する
• 緑色のLED1つ: バス通信が有効であることを示します (現在)

シュナイダー・エレクトリック 140ACO02000 I/O モジュール

シュナイダー・エレクトリックは,汎用的なアナログ出力機能を持つ制御システムを強化するために設計されたI/Oモジュール140ACO02000を導入しました.シュナイダー・エレクトリックの広範囲にわたる産業用ソリューションのこのモジュールは,信頼性の高いパフォーマンスを提供し,自動化構成にシームレスに統合できます.

テクニカル仕様
140ACO02000は重さ0.85kgで,さまざまな産業ニーズを満たすために4つのアナログ出力チャネルを備えています.アドレスのための出力単語は4つ必要であり,効率的なシステム通信を保証します.モジュールは,回路電圧範囲12V30VDC内で動作する., 20mAで電圧降低が730V

性能パラメータ
アナログ出力範囲は420mAで,04096のカウント範囲をカバーし,12ビットバイポーラー電流精度で,25°Cで完全なスケールのわずか±0.20%の絶対誤差で高い精度を維持する.線形性は ±1 LSB 内で保証される.異なる動作条件で正確な出力を保証します.

信頼性と安全性
シュナイダー・エレクトリックは 140ACO02000の設計において 信頼性と安全性を強調しています 温度変化に伴う最小限の精度漂流を示しています厳しい環境でも一貫したパフォーマンスを確保するチャンネル隔離は,1分間に750VDCと1分間に500VAC (47~63Hz) で評価されており,機器と操作者の安全性を高めます.

運用効率
動作を合理化するために,モジュールは迅速な応答を可能にします. 更新時間はわずか3 ms,安定時間は900 μsで,最終値の ± 0.1% に達します. また,故障検出機能も含まれています.速やかに故障排除と保守を可能にするために,4~20 mA範囲のオープン回路条件をシグナル化する.

電力管理と統合
このモジュールは,効率的なエネルギー使用を保証するバス電流要求量480 mAと電力消耗量≤5.3 Wで動作する.外部の電源 (12 〜 30 V) と互換性がある.設置と電力管理の柔軟性CEマークは,欧州安全基準の遵守を証明するものです.

視覚指標
140ACO02000には,ローカルステータスのLEDインジケーターが含まれています. 4つの赤いLEDはチャネル障害をシグナルし, 4つの緑色のLEDはアクティブチャネル動作を指示します.追加の表示には,外部故障警告のための赤いLEDと,バスの通信を確認するための緑色のLEDが含まれます.システム診断を簡素化する
