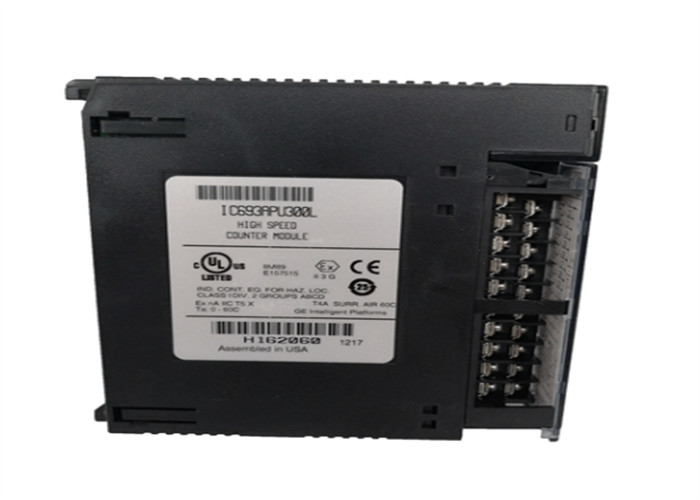

GE FANUC IC693APU300 500 MA 10-30 VDC または 20 MA 4.75 から 6 VDC の出力評価

GE FANUC IC693APU300 500 MA 10-30 VDC または 20 MA 4.75 から 6 VDC の出力評価

IC693APU300の技術仕様

ブランド GE Fanuc
シリーズ 90-30シリーズ
メーカー GE Fanuc
メーカー GE Fanuc (元); エマーソン・オートメーション (現)
部品番号 IC693APU300
シリーズ 90-30シリーズ
製品説明 高速カウンター (HSC) モジュール
入力チャネルの数 12 (12) ソース入力
入力チャネルの数 12 (12) ポジティブな論理入力
製品説明 高速カウンターモジュール
入力電圧 5 VDC; 10-30 VDC
入力信号電圧 5 VDC,10 VDC - 30 VDC
最大カウントレート 80キロヘルツ
入力周波数 8 kHz
最低カウントレート 20キロヘルツ
入力カウント周波数 80 kHz
出力指定10〜30 VDC @最大500 mA;最大4.75〜6 VDC @最大20 mA
出力チャネルの数 4 (4) ポジティブ・ロジック出力
入力/出力タイプ ポジティブな論理
論理入力番号 12
出力電圧範囲 4.75 VDC - 6 VDC; 10-30 VDC

最大数値速度は200kHzまで
出力保護 短回路保護
入力電圧範囲 5 ウォルト DC, 10-30 ウォルト DC
バックプレンの電源から 5 VDC のモジュール動作電圧
5VDC での電流抽出 250 mA
ノ ロジック出力 4
CMOS 負荷駆動能力 はい
出力電圧範囲 4.7 から 40 ボルト DC
カウンターモード 上下 両方向 差分
LED インジケーター BOARD OK と CONFIG OK
互換性のあるアプリケーション 計量,流量計,流量総計,速度測定,材料処理,運動およびプロセス制御アプリケーション
出力保護 3 アムペア すべてのポイントのファイューズ
出力ポイント ユーザーから供給される5Vまたは10~30VDC
アプリケーションは,タービン流量計,メーター証明,速度測定,材料処理,モーション制御,プロセス制御をサポートしました.
LED インジケーター ボード OK; CONFIG OK
隔離 250 ボルト AC
製品ライフサイクル状態 終了/時代遅れ
電源消費量 5 伏のDCで 250 mA

製品ライフサイクル状態* 終了/時代遅れ

IC693APU300について

IC693APU300は,GEファヌック・オートメーションが以前製造していたが,最近エマーソン・オートメーションが買収したシリーズ90-30PLCプラットフォームに属する高速カウンター (HSC) モジュールである.このHSCモジュールは,タービン流量計に限らず,さまざまなプロセスで使用するために特別に設計されています.メーター 試行,速度測定,材料処理,モーション制御,プロセス制御.このHSCモジュールは,請求と支払いの参照または単に消費と運用効率の監視のために使用できる供給または受信された材料の合計を生成するために使用できます.このモジュールは,高速通信を容認するエンコーダーと組み合わせることができます.負荷が移動した位置や運動量を表現する低レベルの電圧信号で,制御の基準となる材料処理アプリケーションでは,このモジュールは,生産された材料と商品の正確な分類を実施するために,製品の迅速なカウントに使用できます. プロセス制御により,モジュールは,磁気速度ピックアップなどの高速プロセス変数を測定するために使用できます.IC693APU300は, 5VDC または 10-30 VDC の信号電圧で動作する 12 (12) のポジティブな論理入力があります.10-30 VDC または 20 mA を生成する4 (4) ポジティブロジック出力も備えています..75から6VDCの定数出力電圧.この高速カウンターモジュールは最大カウントレートは200kHzで,8kHzまでの信号切換周波数を受け入れます.このモジュールはオプションモジュールとして分類されているので, 90-30シリーズベースプレートの利用可能なI/Oスロットにインストールできます.

GE IC693APU300高速カウンターモジュールは,GE Fanucの単スロットカウンターモジュールです. タービン流量計,メーター試験,速度測定,材料の取り扱いこのカウンターモジュールの主な利点は,最大80キロヘルツの周波数で評価される高速信号パルス処理が可能である.この高速カウンターモジュールは,CPUと通信することなく入力と出力を感知し,入力と出力の応答をカウントすることができますIC693APU300 高速カウンターモジュールは上下両方を計測し,2つの変化値の違いを計測できます.動作状態と設定パラメータの状態を示すためにこのモジュールは上部に2つの緑色のLEDがあります

IC693APU300 高速カウンターモジュールは,同一の4つの独立した単純なカウンター,1つの複雑なカウンター,2つの同一の独立した複雑なカウンターを持つように配置できます.この高速カウンターモジュールのいくつかの特徴は,各カウンターのための時間ベースのレジスタごとにカウントを含む,フィールド配線および内部モジュールの診断のための取り外せる端末ボード.モジュールの電力はPLCバックプレーンの5ボルトDCレーティングバスから抽出されます.IC693APU300 高速カウンターモジュールは,任意のシリーズ90-30ベースプレートにインストールすることができますこのモジュールは,PLCを適切にシャットダウンせずに取り外したり交換したりすることはできません.Logicmaster 90-30/20 を使って設定できます手持ちのプログラマー,論理開発者-PLC,またはVersaProソフトウェア.このモジュールは,PLCの入力能力を上回るパルス入力速度を持つ工業用アプリケーションで使用することができます.材料処理,速度測定,運動制御,タービン流量計のアプリケーション
