GE FANUC IC693MDL241 典型的なスキャン速度 90-30シリーズ プロセッサモジュール

GE FANUCIC693MDL241典型的なスキャンの速さ 90-30シリーズ プロセッサモジュール

IC693MDL241の技術仕様

ブランド GE Fanuc
シリーズ 90-30シリーズ
メーカー GE Fanuc
メーカー GE Fanuc (元); エマーソン・オートメーション (現)
部分番号 IC693MDL241
製品説明 ディスクリーート入力モジュール
シリーズ 90-30シリーズ
部分番号 IC693MDL241
チャンネル数 16 (16)
ブランド GE インテリジェント プラットフォーム/GE Fanuc
入力グループ 16 つの入力の単一グループ
配線配置 ポジティブ/ネガティブな論理
フィールド側と論理側との間隔 1500 VAC
製品タイプ 入力モジュール
入力信号範囲 0-30 VAC/VDC
入力電圧範囲 0 から +30 ボルト DC または 0 から +30 ボルト AC, 50/60 Hz
名目入力電圧 24 VAC/VDC
電圧 24 V AC
入力電流 7 mA 定位電圧で
定数出力電圧 24 VAC / 24 VDC
電圧 24 V DC

すべての入力がオンであるときの電流抽出80 mA @ 5 VDC;隔離された24 VDCのバックプレーンバスから125 mA,またはユーザが外部電源を提供した.
停止応答時間 最大28ms
インプット 16
状態電圧 11.5 - 30.0 VAC / VDC
オン状態電圧 11.5〜30V ACまたはDC
周波数 50/60 Hz
停止状態の電圧 0-4 VAC / VDC
0~+4ボルト ACまたはDCのオフ状態電圧
定位電圧7mAの入力電流
オン状態電流 最大1mA
状態の電流 3.2 mA
フィールド側と論理側間の隔離 1500 V RMS
停止状態の電流 1 mA
DC電源 はい
AC電源 はい
応答時間 典型的には12ms
応答時間 最大12ms
LED インジケーター 16
論理読み込み %I
製品ライフサイクル状態 終了/時代遅れ

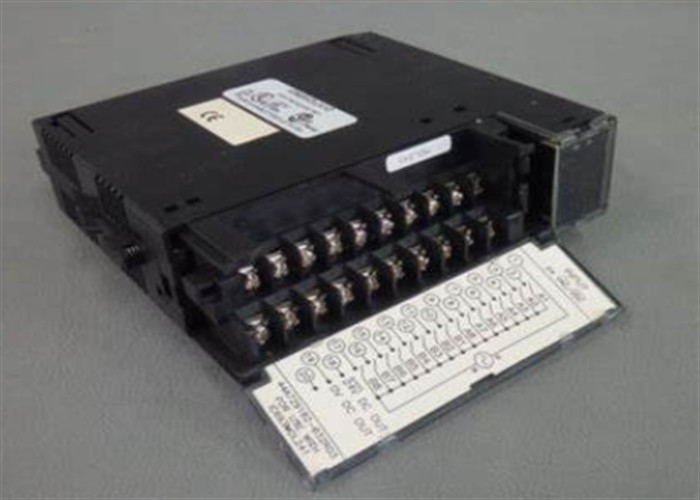

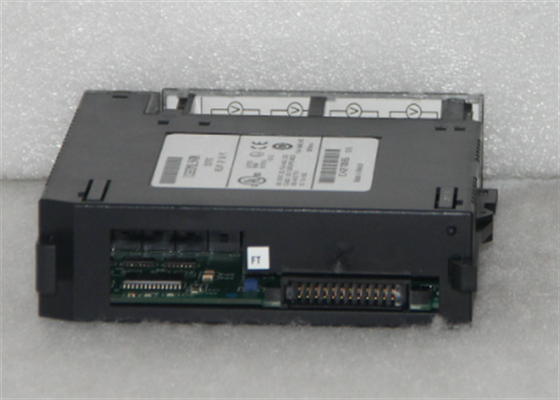

IC693MDL241について

IC693MDL241は,90-30シリーズプログラム可能な論理コントローラ (PLC) シリーズからの離散入力モジュールである.このモジュールは,単一の共通の端末を持つ1つの出力グループで16 (16) 出力チャンネルを構成しています.0-30 VDC または 0-30 VAC の入力電圧範囲で動作し,モジュールの評価電圧は 24 VAC / 24 VDC です.このモジュールは,制限スイッチなどのバイナリーまたはオン /オフまたは二重状態入力デバイスのワイヤリングをサポートします.IC693MDL241は2 (2) 行のLED状態表示装置を備えています.各入力チャネルの電力を表示するために使用される指定電圧で7mAの入力電流を積極的に受信している入力チャネルには,対応するLEDがアクティベートされています.LEDインジケーターを除いて,簡単に入力チャネルを識別するために,短い説明や入力タグが書かれることができるモジュール挿入が提供されています.. このモジュールは,シリーズ90-30PLCプラットフォームの5スロットまたは10スロットベースプレートにインストールされることに互換性があります. 入力チャネルのオンステート電圧評価は11です.0 - 4 VDC / VAC とオフ状態の電圧は,5 - 30 VAC / VDC同様に,最大オン状態電流は3.2mAであり,最大オフ状態電流は1mAである.モジュールのオン信号移行遅延は12msであり,オフ応答時間は28msである.このモジュールの電源消費量は,すべての入力がロジック1状態と,隔離された24VDCバックプレーンバスまたはユーザが提供する外部電源から125mAであるとき,80mA @ 5VDCと評価されます..

IC693MDL241モジュールは,GE Fanucが90-30シリーズPLCシステムの一部として製造する正負入力モジュールである.24ボルト AC/DCの電圧で動作し,すべての共通の電源入力ターミナルに位置する16入力ポイントの単一のグループを特徴としていますこのモジュールは,ACまたはDC操作者が供給する入力電源で使用するように設計され,DC入力モードでは正または負の論理特性を持つことができます.これらの入力特性では,ユーザーから供給される幅広い入力ユニットに適しています.電子近距離スイッチや制限スイッチなどですIC693MDL241モジュールは,周波数50〜60ヘルツで0〜30ボルト ACまたはDCの入力電圧と,定位電圧で典型的な入力電流7ミリアンプで提供されています.オン状態の電圧は 11.5 から 30 ボルト AC または DC と 0 から 4 ボルト AC または DC のオフ状態の電圧があります.

GE IC693MDL241モジュールは,最低オン状態電流が 3.2 ミリアンプで,最大オフ状態電流は 1 Ampで,消灯時28ミリ秒,オン時12ミリ秒の応答時間. 電流が入力点を通過すると,入力状態表の結果はLogic 1 (%I) です.オペレーターはフィールドデバイスを実行するために必要な電力を提供できます.または,DC入力への電源として孤立した24ボルトDC出力電圧源を使用GE Fanuc IC693MDL241は,モジュールの上部にある各点のLEDオン/オフステータスインジケーターを備えています.LEDブロックは,LEDを2つの水平列に配置し,それぞれ8つの緑色のLEDを持っています.上のLED行は1から8のポイントではA1からA8に表示され,下の行は9から16のポイントではB1からB8に表示される..
