GE FANUC IC693MDL310 典型的なスキャン速度 90-30シリーズ プロセッサモジュール

GE FANUC IC693MDL310 標準スキャンレート SERIES 90-30 プロセッサモジュール

IC693MDL310 の技術仕様

ブランド GE Fanuc
シリーズ Series 90-30
型番 IC693MDL310
ブランド GE Intelligent Platforms/GE Fanuc
製品タイプ 入力モジュール
電圧 120 V AC
入力 12
周波数 50/60 Hz

ポイントあたりの出力電流 0.5 A
出力電流範囲 85～132 V AC
DC電源 いいえ
AC電源 はい
出力電流リーク 3 A (120 V AC時)
突入負荷電流 5 A
LEDインジケーター 6

消費電流 80 mA @ 5 VDC (すべての入力がオンの場合); 絶縁された 24 VDC バックプレーンバスまたはユーザーが提供する外部電源から 125 mA。
オフ応答時間、最大 28 ms
入力 16
オン状態電圧 11.5 - 30.0 VAC / VDC
オン状態電圧 11.5～30 ボルト AC または DC
周波数 50/60 Hz
オフ状態電圧 0～4 VAC / VDC
オフ状態電圧 0～+4 ボルト AC または DC
定格電圧時の入力電流 7 mA
オン状態電流 最大 1 mA
オン状態電流 3.2 mA
フィールド側とロジック側の間の絶縁 1500 V RMS
オフ状態電流 1 mA
DC電源 はい
AC電源 はい
オン応答時間、標準 12 ms
オン応答時間、最大 12ms
LEDインジケーター 16
ロジック読み取り %I
製品ライフサイクルステータス 販売終了/廃止

IC693MDL310 について

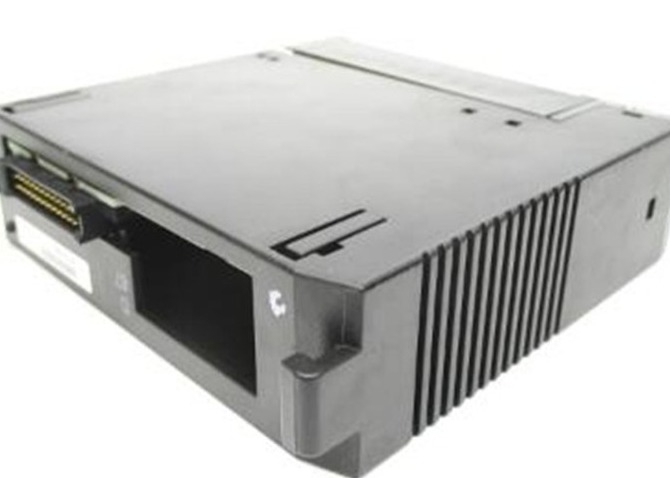

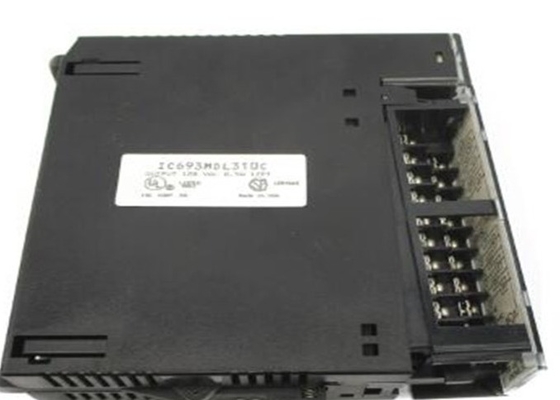

GE Fanuc IC693MDL310 モジュールは、それぞれ 6 ポイントの 2 つのグループに分けられた 12 の出力ポイントを持つ出力モジュールです。このモジュールは、GE Fanuc Series 90-30 PLC 製品ラインの一部として製造されており、動作電圧定格は 120 ボルト AC、電流定格は 0.5 アンペアです。2 つのグループのそれぞれに、モジュール内に固定された絶縁コモンがあります。これにより、各タイプを電源のさまざまな段階で使用できます。IC693MDL310 モジュールには、各グループを保護する 3 アンペア定格のヒューズが付属しています。すべての出力には、電源ラインからの過渡的な電気ノイズから保護するための RC スナバが付属しています。さまざまな白熱灯および誘導負荷を制御する出力の能力を高める高レベルの突入電流を提供します。

IC693MDL310 出力モジュールのユーザーは、出力に関連する操作を実行するために AC 電源を提供する必要があります。IC693MDL310 モジュールのその他の機能には、モジュールの上面にあり、各出力ポイントの「ON」および「OFF」ステータスを示す LED インジケーターが含まれます。出力ステータスには、下段の B1 から B6 までの最初の 6 つの LED が使用されます。また、ヒンジ付きドアの内面と外面の中央にインサートがあります。このモジュールは、85 ～ 132 ボルト AC の出力電圧範囲を持ち、ポイントあたり 0.5 アンペアの電流定格を持っています。また、1 サイクルあたり 5 アンペアの突入負荷電流も備えています。また、モジュールが付属しており、最大 120 ボルト AC で 3 ミリアンペアの出力電流リークがあります。
