詳細情報 |
|||
| ブランド: | ge | モデル: | IC693MDL752 |
|---|---|---|---|
| カテゴリ: | PLCS/マシン制御 | サブカテゴリ: | PLCモジュール/ラック |
| 重さ: | 0.60ポンド | 保証: | 1年 |
| ハイライト: | IC693MDL752 I/O モジュール,Fanuc I/O モジュール6点 |
||
製品の説明

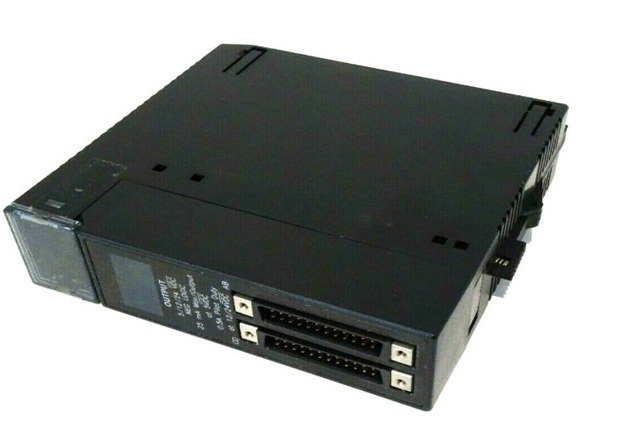

GE FANUC IC693MDL752 モジュールは,箱の中身の GE FANUC 6ポイントです.
IC693MDL752の技術仕様
- ブランド GE Fanuc
- シリーズ 90-30シリーズ
- メーカー GE Fanuc エマーソン・オートメーション (現)
- 部分番号 IC693MDL752
- シリーズ 90-30シリーズ
- 製品タイプ デジタル I/O
- 製品説明 ディスクリーート出力モジュール
- チャンネル数 三十二 (32)
- 互換性 GE Fanuc 90-30 PLC
- 出力ポイント 32
- 出力グループ4 (4)
- 出力グループ4
- グループ別チャンネル 8 (8)
- 出力モード TTLモード,12 / 24 ボルト DCモード
- 隔離: フィールド側と論理側間の1500ボルト; グループ間の250ボルト
- LED インジケーター はい
- 出力電圧範囲 10.2-28.8 VDC (12/24 VDCモード); 4.74 - 5.25 VDC (TTLモード)
- 出力接続 2 x 24ピンの接続器
- 定数出力電圧 12-24 VDC (12/24 VDCモード); 5 VDC (TTLモード)
- 製品ライフサイクル状態* 終了/時代遅れ
- 出力電流 12/24 VDC モード:点あたり0.5Amp; モジュールあたり4Amp; グループ共通ピンあたり3Amp 5 VDC (TTL モード): 0.25 mA
- 最大突入電流4.6A 20ms
- バックプレンの5ボルトバスから電流を吸う260 mA (最大) (13 mA + 3 mA/点 ON + 4.7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
- 応答時間 最大0.5 ms
- 停止応答時間 最大0.5 ms
- 出力電圧 0.3 ウォルト,最大
- 状態外漏れ 最大1mA
IC693MDL752について
IC693MDL752は,シリーズ90-30プログラム可能な論理コントローラ (PLC) 製品ファミリーの二モード離散出力モジュールである.この製品ファミリーは,以前はGE Fanucによって製造されているが,最近エマーソン・オートメーションに買収されたこのモジュールは12/24 VDCモードと5VDC TTLモード,負の論理出力モジュールをサポートします.4つのグループで32のポイント出力があり,4つのグループには8つの出力チャンネルがあります.モジュールの動作モードに応じて,点1点あたりの出力電流は異なります.特に,12/24 VDCモードでは,モジュールの出力電流の評価値は点1点あたり0.5 Ampere です.グループごとに4アンペア共通ピンあたり最大3Amp (最大3Amp) が,TTLモードで動作するように設定された場合,各出力チャネルは出力電流の評価値は0.25mAである.同様に,出力電圧は選択されたモードによって異なります.. 12/24 VDC モードでは,出力電圧範囲は,名目出力 24 VDC と 10.2 - 28.8 VDC です. TTL モードでは,出力電圧範囲は,名目出力 5 VDC と 4.75 VDC - 5.25 VDC です.各出力グループが独立して構成され,12/24 VDCまたは TTLモードで動作し,操作柔軟性を提供します.このモジュールは,フィールド側と論理側との間に1500ボルトとグループ間の250ボルトの隔離を評価しています.特にこのモジュールに出力装置をワイヤリングする際には,2つの (2) 方法が推奨されます.IC693CBL327とIC693CBL328の先行ケーブルを使用した直接方法で,端が先行組み立てたコネクタで,もう片端が飛ぶ電線である.もう1つのサポートされている方法は,端末ブロックのクイックコネクトを使用するTBQC方法です..
IC693MDL752は,GE Fanucのシリーズ90-30PLC用の5~24ボルトDC評価TTL負論理出力モジュールである.IC693MDL752負論理出力モジュールは,互いに隔離されている4つのグループに配置された32の離散出力を提供します.4 つの出力各グループには独自の共通点があります.モジュールの出力は,オン状態がアクティブ低出力状態に対応する沈み型出力または負の論理出力です.IC693MDL752負論理出力モジュールは2つの動作モードを持っています.TTLモードでは,モジュールの出力は5ボルトDC電圧で負荷を切り替えることができ,点あたり25ミリアンプのピーク電流を沈めることができます. 12/24ボルトDCモードでは,電流は電流の最大電圧を25ミリアンプにします.12から24ボルト DC以上の負荷を切り替えることができます 0のピーク電流を沈めることができますポイントあたり0.5アンパール
IC693MDL752負論理出力モジュールの各出力群は,特定のアプリケーションに必要な動作モードで使用することができる.異なる動作モードで異なるグループを使用する場合電気騒音の影響は考慮されるべきである.各出力点に1つの統合されたプルアップ抵抗が用意されている.論理側とフィールド側との間のバックプランの隔離は,光結合器によって提供されます.IC693MDL752負論理出力モジュールのLEDインジケーターは,出力ポイントの状態更新を提供します. IC693MDL752負論理出力モジュールは32ビット離散出力データを使用します.IC693MDL752負論理出力モジュールから出力回路への接続は,I/Oモジュールの前側に搭載されている2つの男性24ピンのコネクタを通して行われます.TTL モードと12/24 ボルト モードにおける最大出力電流は,それぞれ点あたり25ミリアンプと0.5アンプである.
