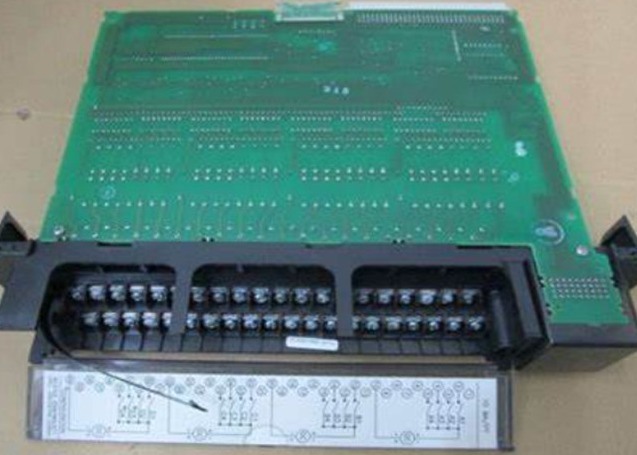

Ge Fanuc IC693MDL930 モジュールは Ge Fanuc 6 ポイント I/O モジュールシリーズ 90-30 Plcs です.

GE FANUC IC693MDL930モジュールは GE FANUC 6点 I/O モジュール 90-30 PLCS

IC693MDL930の技術仕様

ブランド GE Fanuc
メーカー GE Fanuc
メーカー GE Fanuc エマーソン・オートメーション (現)
シリーズ 90-30シリーズ
製品説明 ディスクリーート出力モジュール
シリーズ 90-30シリーズ
部分番号 IC693MDL930
部分番号 IC693MDL930
8人 (8人) 個別隔離
製品タイプ デジタル I/O
フィールド側と論理側間の 1500 ボルト; グループ間の 500 ボルト 出力電圧範囲
リレー出力 8
製品説明 リレー出力モジュール
チャンネル数 8 (8)
5から30ボルト DC 5から250ボルト AC 50/60 Hz
出力切換容量 4Amp
定数出力電圧 24 VDC 120 VAC / 240 VAC
ファイューズ
出力グループ 個別に隔離されたチャンネル
LED インジケーター はい

最大負荷 4 アムペア 出力あたり最大抵抗: UL 装置では出力あたり2 アムペア パイロット用 20 アムペア 最大出力あたりモジュール
連絡先フォーム 連絡先フォームA (通常公開 (NO)
最低負荷 10 mA
最大出力電流 4 アムペア,点あたりの抵抗負荷の最大;点あたりのパイロットデューティ負荷の2 アムペア; UL装置のモジュールあたりの20 アムペア
定位電圧 24 ウォルト DC または 120 / 240 ウォルト AC
最大突入電流 5 アムペア
稼働電圧 5 から 30 ボルト DC または 5 から 250 ボルト AC
応答時間 15 ms
バックプレンの5ボルトバスから電流6mA (すべての出力オン); バックプレンのリレー24ボルトバスから70mA (すべての出力オン)
動作温度 0〜50°C
動作電圧 5-30 / 5-250 VAC
応答時間 最大15ms
製品ライフサイクル状態* 終了/時代遅れ
スイッチング周波数 20 サイクル / 分
停止応答時間 最大15ms
モジュールの幅 単一のスロット
製品ライフサイクル状態 終了/時代遅れ
製品ライフサイクル 時代遅れ

IC693MDL930について

IC693MDL930は,以前はGE Fanucが製造していた90-30シリーズプログラム可能な論理制御器 (PLC) シリーズの一部である離散出力モジュールで,現在はEmerson Automationに属している.このモジュールは,単一のスロット幅です8 (8) 個別隔離 通常オープン (NO.) ローカルおよび分散型I/Oコンポーネントとして 90-30シリーズモジュールおよび組み込み中央処理ユニット (CPU) モジュールアセンブリと使用するために互換性のあるフォームA出力の接続さらに,このモジュールは,分散出力モジュールとして現代のRX3iとRX7iシステムをサポートしています.このモジュールは,モータースタート機,電磁気駆動装置,指示灯IC693MDL930のコンタクト出力は,点1点あたりの抵抗負荷の最大4アンペア,点1点あたりの操縦用負荷の最大2アンペア,UL装置では,モジュールの最小負荷が10mAで,モジュールあたり20Amp各コンタクト出力は 24 VDC と 120 / 240 VDC の名目電圧で動作し,動作電圧範囲は 50/60 Hz の周波数で 5-30 VDC / 5-250 VAC です.また,最大インラッシュ電流は5アンペアで,最大チャネル応答時間はオンとオフの両方の信号移行のための15msです.このモジュールは,バックプレーンの5ボルトバスからのすべての出力で6mAの内部消費電力を有し,バックプレーンのリレー24ボルトバスからのすべての出力で70mAを持っています.個別隔離で,各出力チャネルは異なる電圧で動作し,最大限の操作柔軟性を提供します.モジュールの隔離電圧は,フィールド側と論理側との間の1500ボルトと,チャネル間の500ボルトです..

GE IC693MDL930モジュールはデジタル出力モジュールである.GE Fanuc 90-30 PLCシステムの5スロットまたは10スロットバックプレンの任意のスロットにIC693MDL930出力モジュールをインストールすることができます.IC693MDL930モジュールは,ユーザー負荷を管理するための8つの通常開いたリレー回路を持っています.単一のモジュール出力の出力スイッチ容量は 4 Amps です.各モジュール出力は他のモジュール出力から隔離され,各モジュール出力は独自の共通の端末を持っています.IC693MDL930モジュールはファイューズを含まないモジュール出力に接続されたユーザーフィールドデバイスの電源はユーザー自らが供給する必要があります.各出力点の状態を表示するLED指示は,モジュールの上部に設置されている..

IC693MDL930モジュールの定位電圧は24VDCまたは120〜240VACである.動作電圧は5〜30VDCまたは5〜250VAC (50〜60ヘルツ).最大負荷は,出力あたり抵抗電流の4AmpUL 装置では,出力あたり2 Amp のパイロット デューティ電流と,IC693MDL930 モジュールあたり最大 20 Amp の電流.最小負荷は 10 ミリアンプで,最大入力電流は 5 Amp です.PLCのバックプレンが5ボルトのDC電圧を供給するときIC693MDL930モジュールの動作温度範囲は0〜50°Cである.この限界を超えると,モジュールの出力が低下します.感应負荷を切り替える場合,リレー接触寿命は抑制回路を使用する場合,抵抗負荷接触寿命に典型的です.
