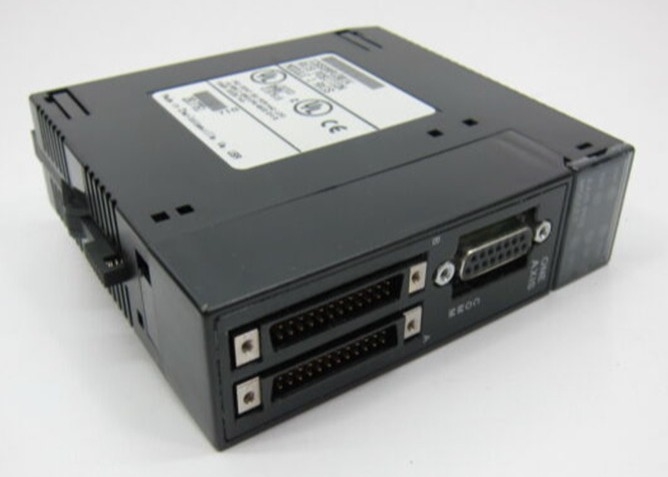

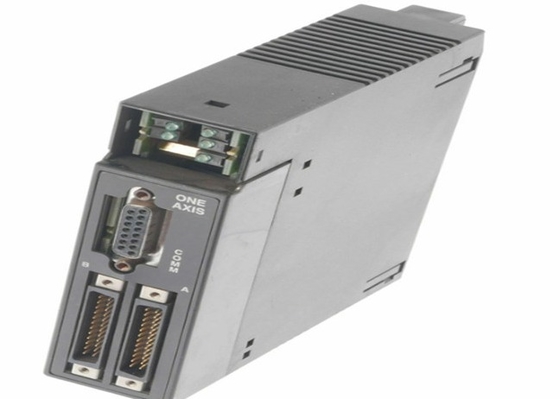

GE FANUC IC693APU301 単軸モジュール 25ピンのサーボ 24ピンの高密度 25ピンのDタイプ

GE FANUC IC693APU301 ONE (1) AXIS MODULE; 25-PIN SERVO 24-PIN HIGH DENSITY, 25-PIN D TYPE オーブン オーブン オーブン オーブン

IC693APU301の技術仕様

ブランド GE Fanuc
シリーズ 90-30シリーズ
メーカー GE Fanuc (元); エマーソン・オートメーション (現)
部分番号 IC693APU301
シリーズ 90-30シリーズ
製品説明 軸定位モジュール (APM)
製品説明 軸定位モジュール
軸 1 軸
サポートする軸1 (1) の番号
サーボループ 更新 1 ミリ秒
通信ポート 一 (1) 軸モジュール; 25ピンセルボ接続
動作モード:標準モード,フォローモード

モジュールのLED表示 EN1,EN2,STST,OK,CFG
コンネクタタイプ 24ピン 高密度,25ピン Dタイプ
スロット幅 シングルスロット
互換性シリーズ90-30PLC
互換性のあるCPU CPU 311,CPU 313,CPU 323,CPU 331以上
製品ライフサイクル状態* 終了/時代遅れ
許可されたモジュール数 CPU 311,CPU 313およびCPU 323: 3つの (3) APM モジュール CPU 331以上: 8つの (8) APM モジュール
ベースプレート1つのモジュール数: 3 (3)
互換性のあるケーブル:IC693CBL311 (10フィート/3メートル);IC693CBL319 (3フィート/1メートル);IC693CBL317 (10フィート/3メートル) 8 ′′外側のシールドピグテールとIC693CBL320 (3フィート/1メートル) 8 ′′外側のシールドピグテール
製品ライフサイクル停止

IC693APU301について

IC693APU301は,元々はGE Fanuc Automationが製造していた90-30シリーズプログラム可能な論理制御器 (PLC) の軸定位モジュール (APM) である.現在エマーソン・オートメーションこのモジュールは,セルボモーターの動きと位置制御を実装するためのシングルアクシス制御と付属しており,標準およびフォロワーモードで構成できます.

IC693APU301 標準モードで構成されたこのAPMモジュールは,PLC論理とIC693APU301の高性能モーション制御を組み合わせて単一の統合システムを作成しました.連続マスターおよびスレーブアプリケーションのための高性能電子ギアリングを提供するAPUがフォロワーモードもサポート.

このモジュールは,APM接続のための1 (1) 9ピンDシェルポートコネクタと1 (1) 高密度ポートを搭載している.また,EN1,EN2,STST,OK,CFGLEDなどのLEDステータスインジケーターも搭載している.このモジュールは,CPU 311などの様々なCPUと使用するために互換性があります.CPU 313 と CPU 323 で,最大 3 (3) の APM モジュールをインストールできます.CPU 331 以降で使用すると,最大8つのAPMモジュールがインストール可能で,ベースプレートあたり最大3つのAPMモジュールインスタンスは最大3つ.

モーションプログラムは,モーションプログラマーソフトウェアパッケージを使用して開発され,VersaProソフトウェアパッケージバージョン1.1以降またはLogic-Developer PLCを使用して構成することができます.IC693APU301モジュールで様々な通信ケーブルが使用され,異なる長さで提供されます.これらのケーブルにはIC693CBL311 (10フィート/3メートル);IC693CBL319 (3フィート/1メートル);IC693CBL317 (10フィート/3メートル) 8 センチの外側のシールドピグテールとC693CBL320 (3フィート/1メートル) 8 センチの外側のシールドピグテール.

GE Fanuc IC693APU301軸定位モジュール (APM) は,90-30シリーズPLCまたはプログラム可能な論理コントローラ向けに製造された単軸モーション制御モジュールである.PLCシステムに高性能制御を統合することを可能にする完全にプログラム可能なモジュールですIC693APU301軸定位モジュールは,フォロワーモードまたは標準モードで動作するように設定できます.フォロワーモードは連続的なアプリケーションのための電子ギアリングを提供しています.このモジュールは,シリーズ90-30PLCで使用する場合このAPMは軸の動きを制御し,接続されているPLCは,PLCテーブルとAPMの間にデータを自動的に転送します.

IC693APU301軸定位モジュールは,任意の90-30シリーズCPUまたは拡張ベースプレートにインストールできます. 331モデル以上のモジュール型CPUには,1システムに最大8つのAPMモジュールが搭載できます.ベースプレートあたり最大3つのAPMモジュール最大10つのモーションプログラムが APM モーションプログラマのソフトウェアパッケージで生成され,保存できます.軸1の接続と一般的な目的の接続のための別の接続を含む高密度のコネクタを持っていますこの高密度のコネクタは 24ピンのI/Oコネクタを持つ短いケーブルを使ってドライブに接続されますこのAPMは,軸の実際の位置をプログラムまたはコマンド位置と比較する論理を含んでいますIC693APU301軸定位モジュールは,PLCとサーボ制御軸間のリアルタイムインターフェースを提供しています.このモジュールの利用の利点の中には,拡張されたアプリケーション機能が含まれます.,シンプルなトラブルシューティングと効率的な汎用入力機能
