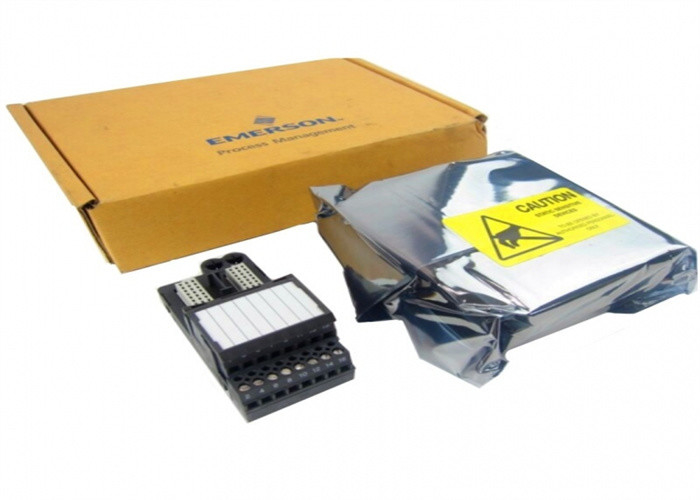

エマーソン 新型4ワイヤーデジタルモジュール デルタブ VE4003S2B10 16チャンネル

注記:

製品ラベルにシリアル番号と製造場所と日付を参照してください.また,カードの左側にある配線図を参照してください.


警告:

この製品には,危険領域における設置,取り外し,操作に関する具体的な指示があります.ドキュメント12P2046"DeltaVスケーラブルプロセスシステムゾーン2の設置説明書"を参照してください.他のインストール説明は"DeltaV自動化システムのインストール"マニュアルで入手できます..

記述:

a.危険な大気

ネムコ02ATEX431U
エクスナイ IIC T4


b.電力の仕様

ローカルバスの電源評価:150 mAで12 VDC
フィールド回路評価:24 VDC 3.2 A カード
バッシングフィールド電力の指定: 100 mA/チャンネルで24 VDC


c.取り外し挿入する

この装置に供給されるフィールド電力は,フィールド端末からか,キャリアを通過するバス電源として,装置を取り外すか接続する前に取り外さなければならない.

この装置は,以下の条件で,システム電源が電源化されている間,取り外したり挿入したりすることができる.
(注:電源が供給されている状態で,一度に1つのユニットしか取り外したり挿入したりすることはできません.)

•KJ1501X1-BC1 システム 双向DC/DC電源で 24VDC または 12VDC 入力電源で動作する場合は,主回路の配線誘導は 23 uH未満,オープン回路電圧の証明された電源ワイヤインダクタンスを含む.

•この製品を取り外して挿入する前に,発火しないフィールド回路は消電する必要があります.

端板ファイューズは,発火しない回路で電源が加わると取り外してはならない.

回転式キーシステムでは,インストールが完了した後,I/Oカードと端末ブロックの互換性を確保する.端末ブロックには,使用するI/Oカードのキーがセットされている必要があります.


e.メンテナンスと調整

この装置には使用可能な部品は含まれず,いかなる理由でも解体してはならない.
カリブレーションは必要ありません.
